UG10.0教程：[16]点到点移动技巧
点到点移动指令，可以把它当成一个移动工具，也可以把其当成是一个复制工具，在工作中，点到点移动是一个使用频率比较高的指令，本经剑来为小伙伴们讲解下其使用技巧。

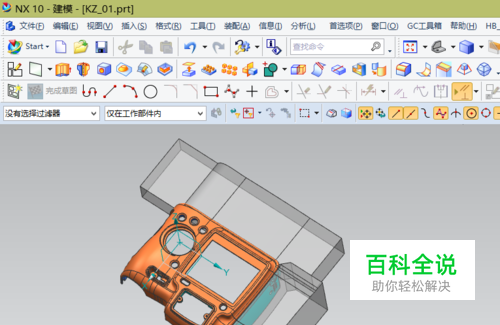

在使用点到点移动命令时，绘图窗口必须要有图元，在没有图元的情况下，使用其命令就没有意义；下图为要使用点到点命令图元。
操作方法
- 01
打开一个UG文档，当然也可以直接绘制；
- 02

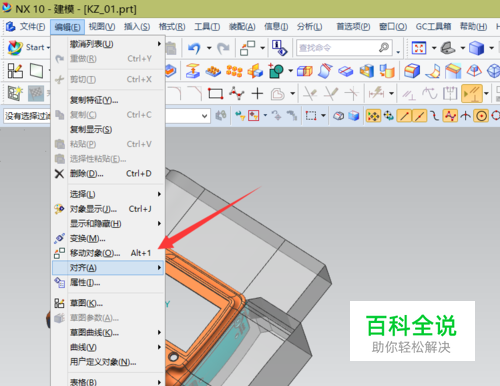

点到点移动功能在UG编辑菜单下的移动选项中；
- 03

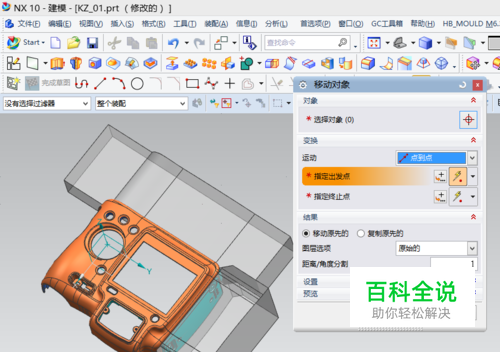

进入移动指令以后，把其切换到点到点选项；
- 04

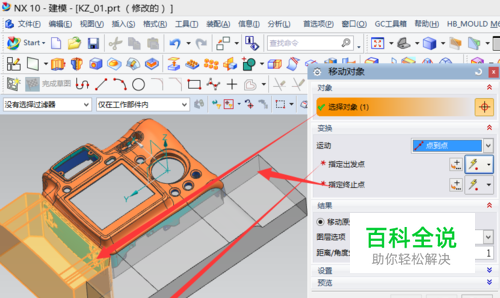

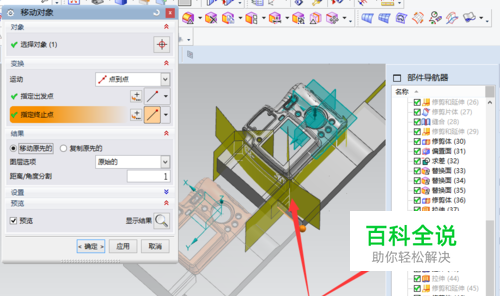

在选择对象中选中要移动的对象，在变换中，选择要移动的出发点与结束点；可参考图中参数；
- 05

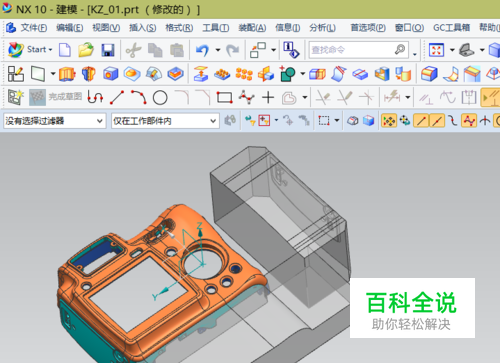

点确定后，可以看到刚才的零件位置已经发生了变化；
- 06

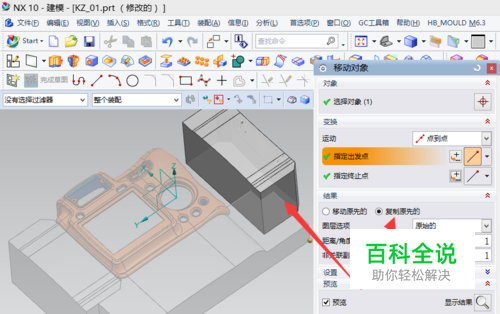

点到点除了移动外，还可以复制零件，再次进入到移动选项，选择物体与点后，在结果选项选择 复制原先的，可以在 非关联系的副本选项中填写要复制的数量；
- 07

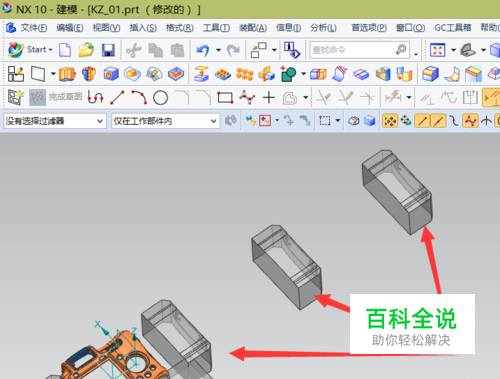

使用移动复制的零件结果如下；
- 08
注意：如果你要移动的零件含有绘图步骤，（带有画图参数），那么在执行移动后，其绘图过程中使用的一些参数也会跟着移动；这样你的图纸就很乱。
