绘制一个45度的弯头

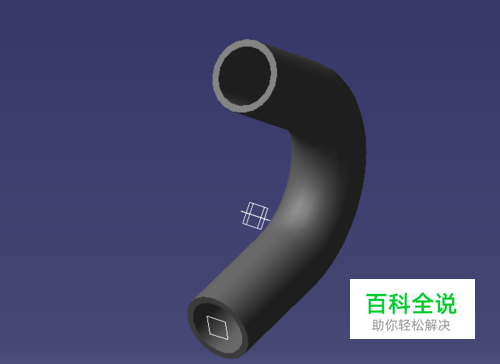

用CATIA绘制一个45度的弯头,弯头在给排水中用的比较多。看一下成品
操作方法
- 01
在开始中找到CATIA程序,单击左键单开;
- 02

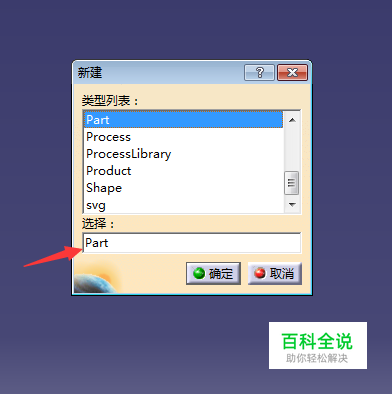

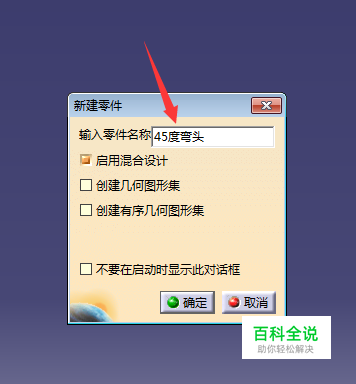

用快捷键CTRL+N建立一个PART文件命名为45度弯头;
- 03

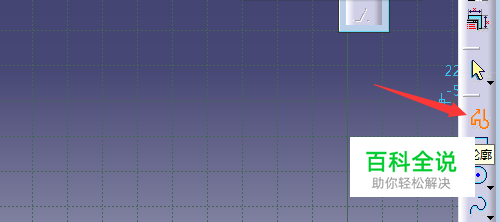

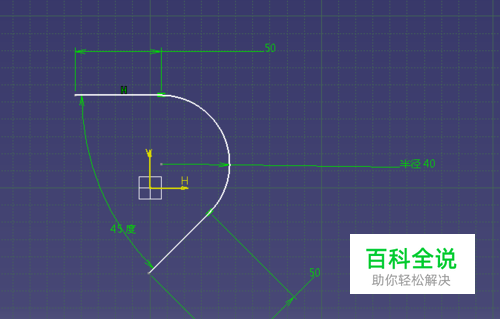

选择YZ平面,进入草图,选择轮廓线,绘制轮廓图示,标注尺寸;
- 04

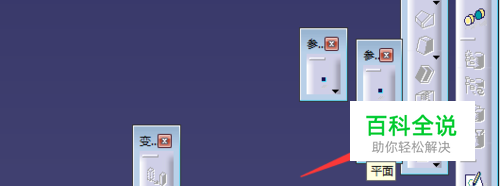

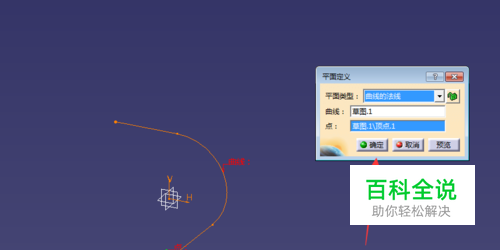

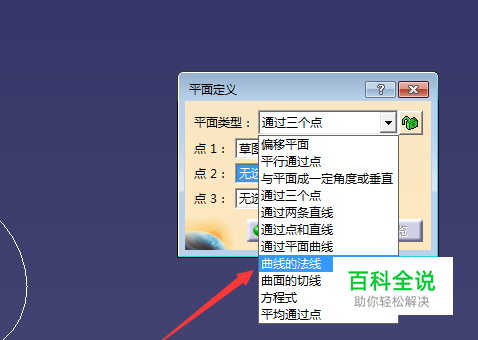

退出草图,创建一个参考平面,选择曲线的法线创建,在参考平面内绘制一个直径25.4圆,(就是我们常说的一寸管),退出草图;
- 05

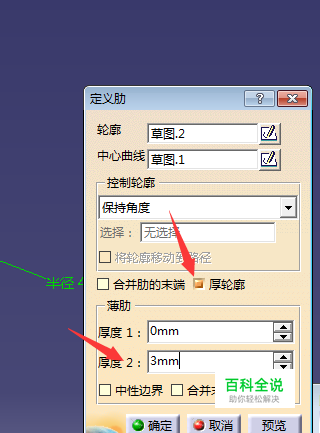

选择肋,在定义肋的对话框设置,图示;确定;
- 06

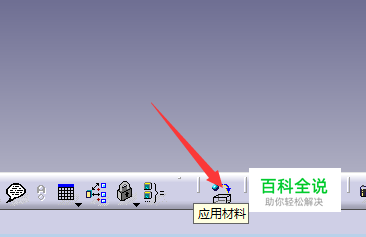

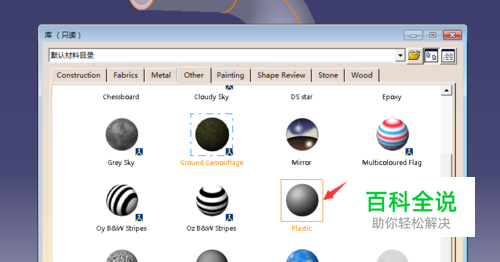

选择应用材料,选择PLASTIC,改变渲染样式,选择含材料着色,一个45度弯头就绘制好了。
