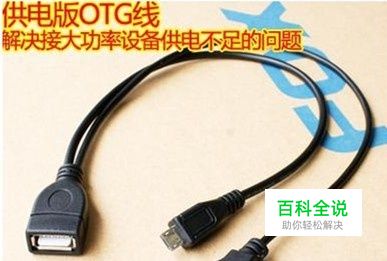

供电版OTG线DIY(手机接OTG线的同时进行充电)
很多人用OTG线来扩展手机的功能,但如何让手机接OTG线的同时进行充电呢?淘宝上有卖这种扩展OTG线的,本着节省成本与DIY的原则,这里带大家自制一条供电版OTG线。
操作方法
- 01

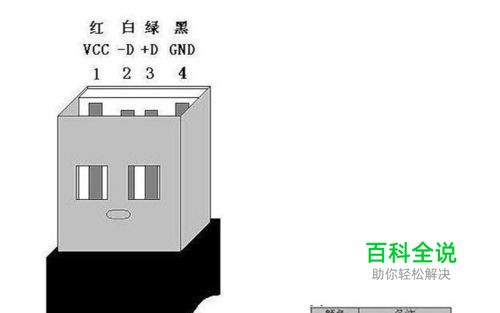

首先说原理,一般OTG线为一头Micro USB、一头USB母头,其中USB一头有四根线,分别为高电平线、两根数据线、接地线,将其中高电平线、接地线与另一根USB线的高电平线、接地线相连,即可在不影响原来的OTG功能的同时,实现供电功能。
- 02
取OTG线,靠近USB母头一端剪断线,漏出红白绿黑四根线;
- 03
取USB线,适当长度剪断,漏出红白绿黑四根线;
- 04
将OTG线的USB母头一端断线处、OTG另一端断线处、USB线断线处的三根红线焊在一起,三根黑线焊在一起;
- 05
用绝缘胶带将焊接处缠好、固定,大功告成,可以使用带供电功能的OTG线了。
