CAD中如何设置图层不打印以及图像预览?

在CAD中我们经常需要做很多辅助图层,但是这些图层是不需要打印出来的,那么我们如何设置不打印出来呢?

操作方法

  • 01

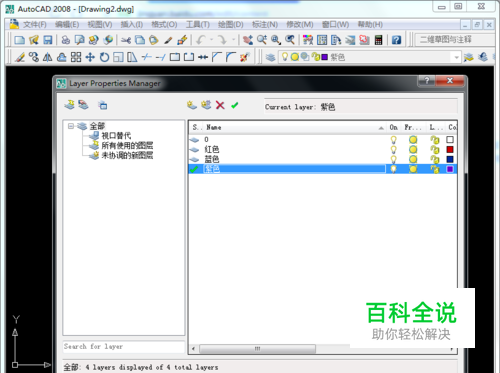

    打开CAD,我这里为了方便,在CAD中添加了三个图层,分别是红色、蓝色、紫色。用对应的颜色表示。图层管理器显示如下:

  • 02

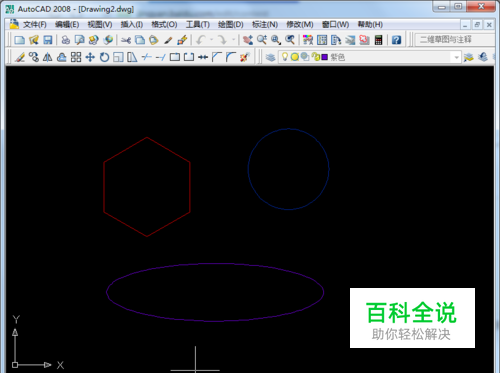

    在三个图层中我们分别画上三个不同的形状,以作为示例。 红色——六边形 蓝色——圆形 紫色——椭圆形

  • 03

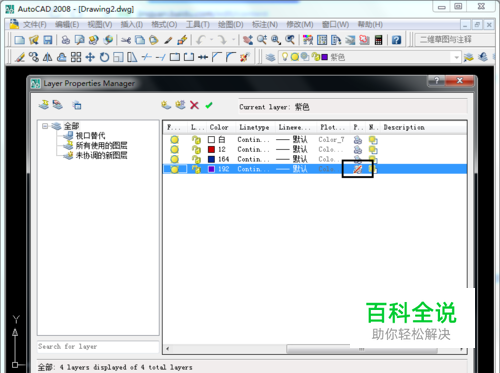

    然后打开图层管理器,拖到右边,将紫色图层的打印机标志点击一下,这样就可以关闭打印了。

  • 04

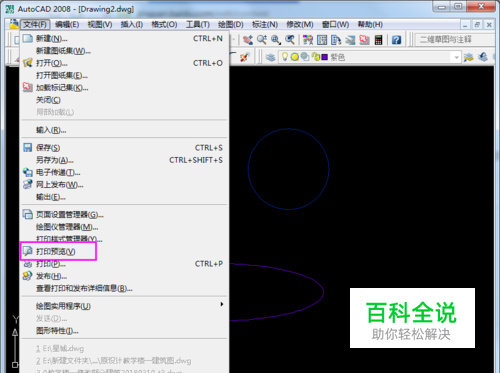

    然后点击文件下的打印预览。

  • 05

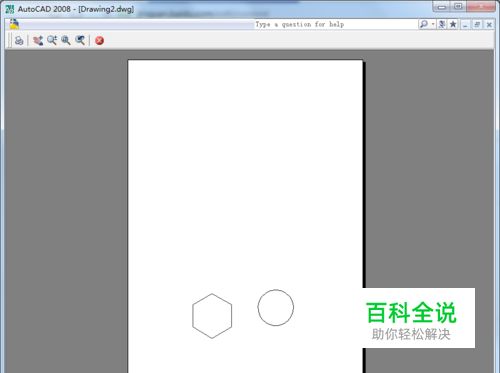

    然后出来的预览界面,只有一个六边形和一个圆形,我们关闭的紫色图层在打印的时候就不显示了。

  • 06

    如果你的电脑不可以打印预览,显示下面的错误“未指定绘图仪”。

  • 07

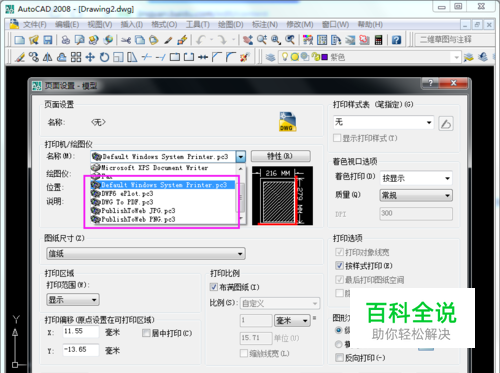

    只需要在页面设置中,将打印机/绘图仪的名称更改一下就可以了。 选择下面几个,变成PDF或者图片预览都是可以的。
