教你如何使用DXP画原理图

DXP是一个功能强大的3D效果图制作软件，对于从事机电类行业的人来说可以解决很多问题，这里，让我讲述一下如何使用DXP进行原理图的绘制。

操作方法

  • 01

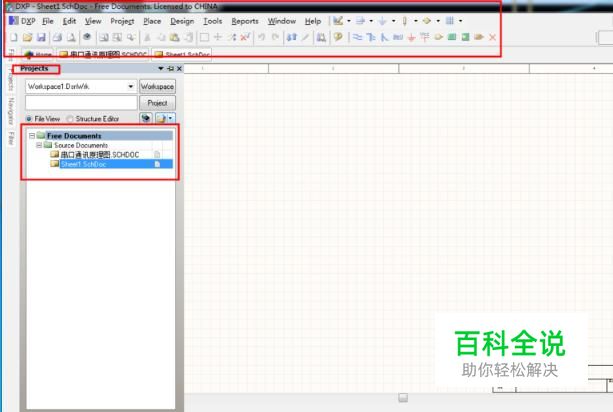

    首先，我们打开DXP，在打开的过程中确认即可。这时候我可以简单的了解下这款软件的工具栏以及命令栏等等。

  • 02

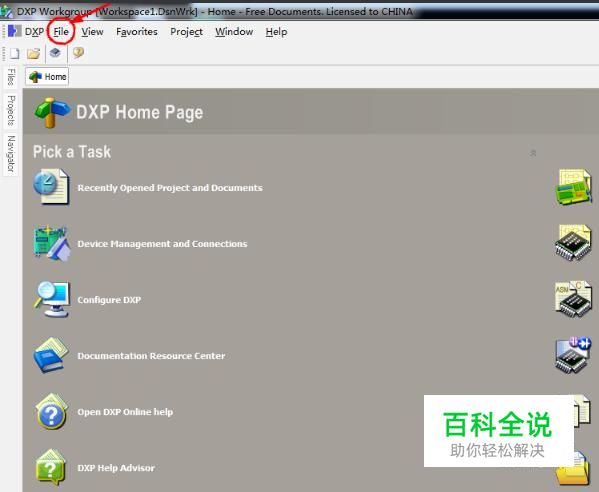

    在DXP的右上方有个file，我们点击file新建图画窗口，点击第一个schematic就可以完成新建。

  • 03

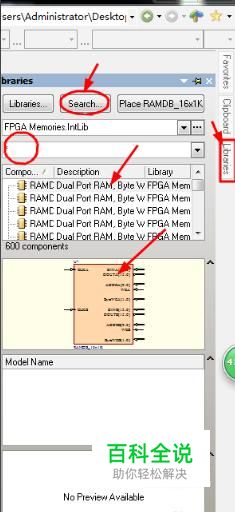

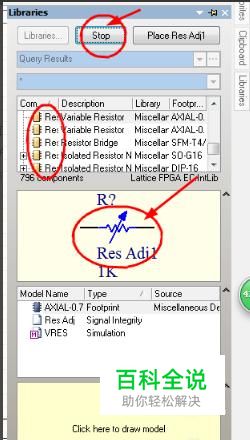

    新建窗口之后，我们再点击最右边的libraries，会弹出原件窗口。再点击search，弹出搜索窗口，搜索选择我们想要的原件。

  • 04

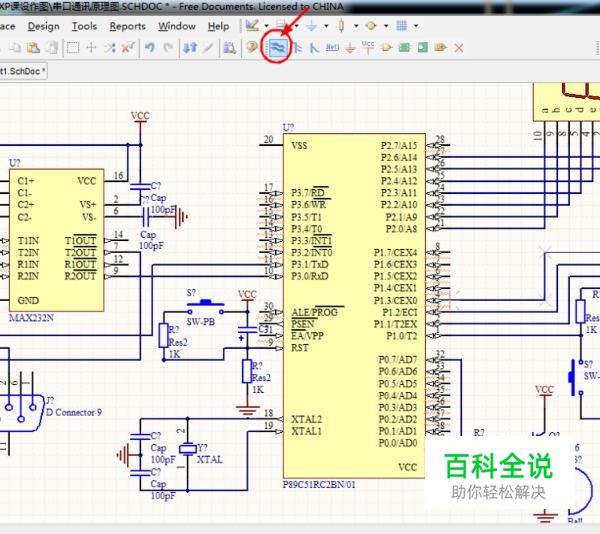

    在工作区选用相应的元件之后，我们再选用工作栏中的链接工具，对各个元件进行连接。

  • 05

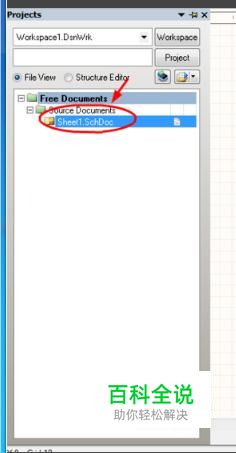

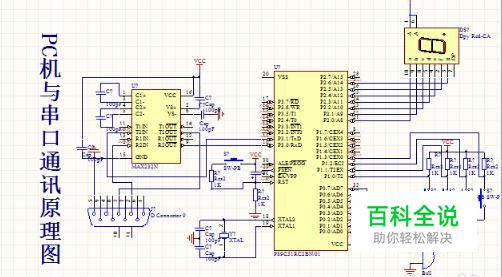

    完成连接之后，就可以看到自己绘制完成的一个原理图。当然，这时候要在工作栏的sheet1用鼠标右键选择save进行保存。
