CAD中角度标注：CAD各种标注方法

2024-04-09 13:27:22

我们使用CAD绘制图之后，需要对所绘图纸进行标注，在CAD里图纸的标注方法也是多种多样的，下面我们就来看看CAD中角度标注是怎么标注的吧。

操作方法

01

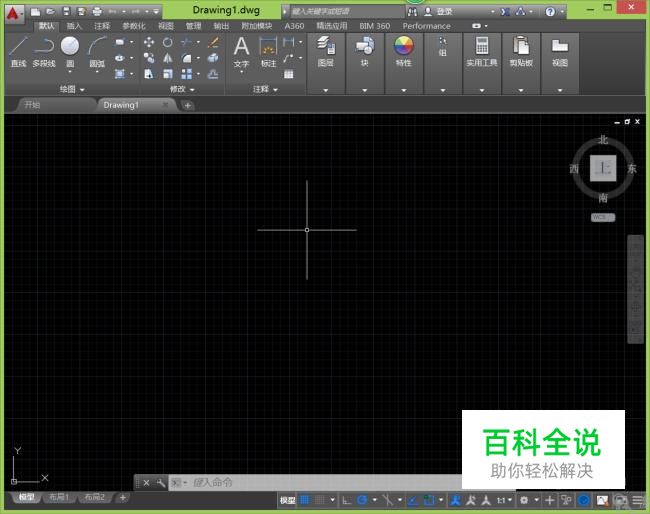

在桌面上双击CAD的快捷图标打开CAD这款软件，进入CAD的操作界面，如图所示：
02

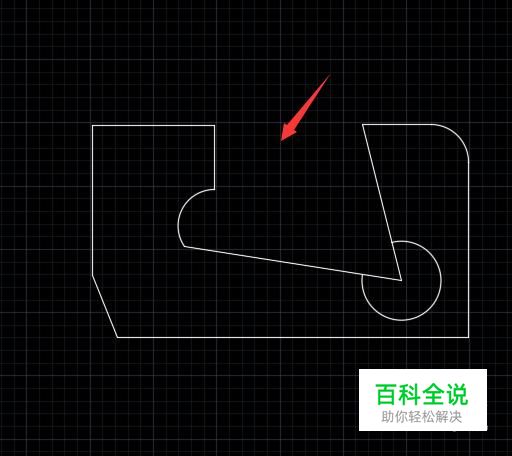

按下键盘上的Ctrl+O键弹出选择文件对话框，在该对话框内找到我们需要要的文件，点击打开，如图所示：
03

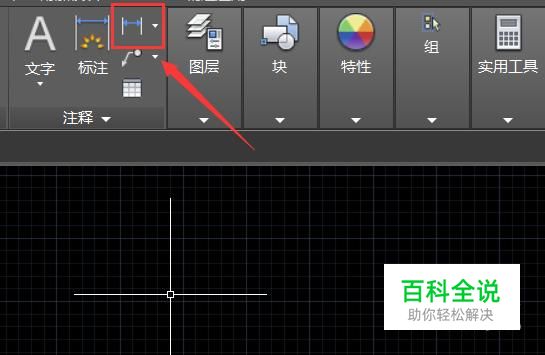

在该界面内找到注释里的标注选项，如图所示：
04

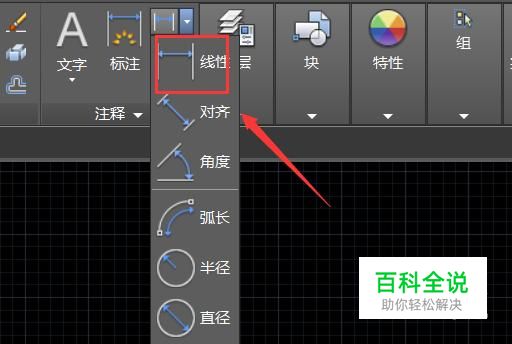

点击标注选项，在其子级菜单里找到直线标注选项，如图所示：
05

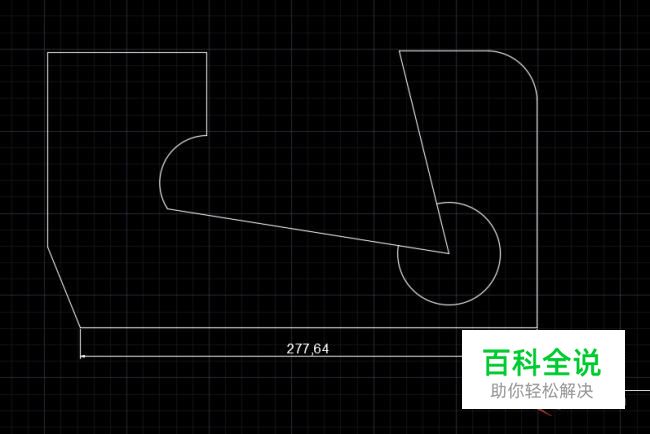

选择直线标注，在要标注的直线上拾取两个端点，并拖动鼠标左键，直线标注就标注好了，如图所示：
06

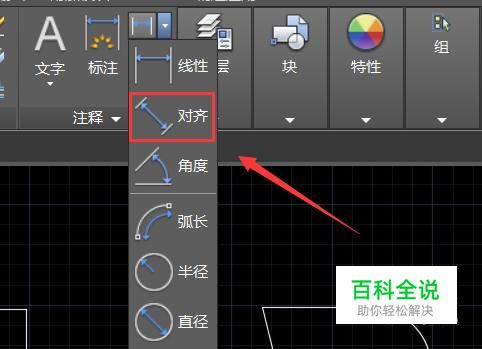

在标注里找到对齐标注选项，如图所示：
07

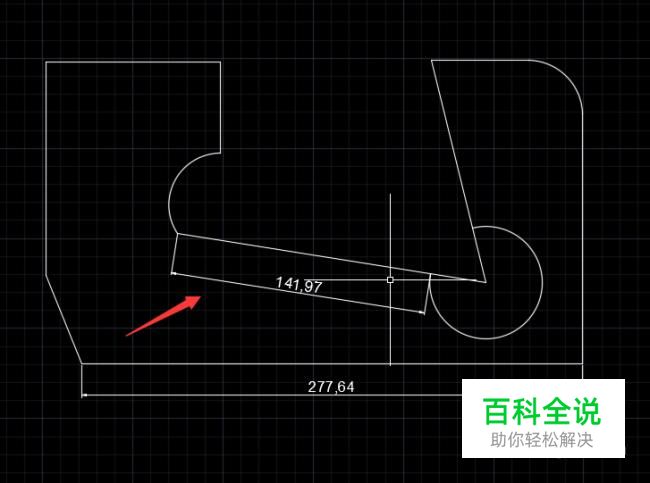

选择对齐标注选项，在要标注的直线上拾取两个端点，并拖动鼠标左键，对齐标注就标注好了，如图所示：
08

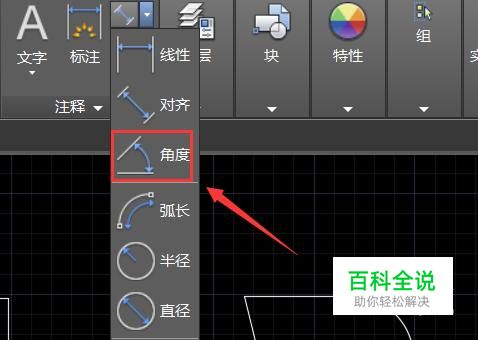

在标注里找到角度标注选项，如图所示：
09

选择角度标注选项，在要标注的角度上拾取角的两条边，并拖动鼠标左键，角度标注就标注好了，如图所示：
10

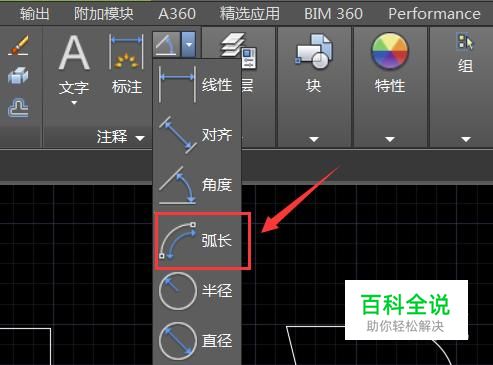

在标注里找到弧长标注选项，如图所示：
11

选择弧长标注选项，在要标注的圆弧上点击鼠标左键并拖动，弧长标注就标注好了，如图所示：
12

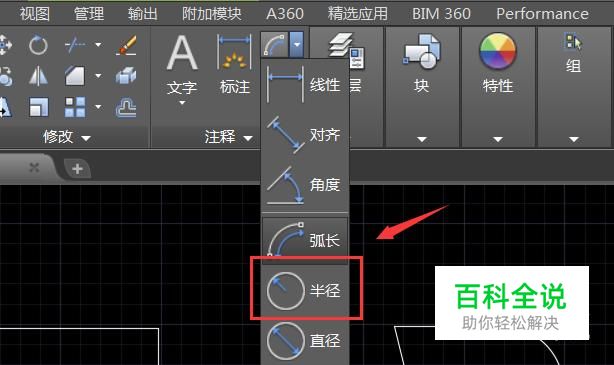

在标注里找到半径标注选项，如图所示：
13

选择半径标注选项，在要标注的圆弧上点击鼠标左键并拖动，半径标注就标注好了，如图所示：
14

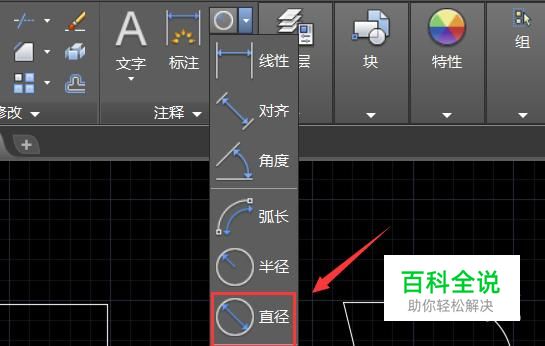

在标注里找到直径标注选项，如图所示：
15

选择直径标注选项，在要标注的圆弧上点击鼠标左键并拖动，直径标注就标注好了，如图所示：
