solidworks工程图怎么设置线宽

本文告诉你，如何在solidworks工程图中设置线宽。设置线宽和线形是常用的命令，所以用solidworks做设计的人必须要掌握。

操作方法

  • 01

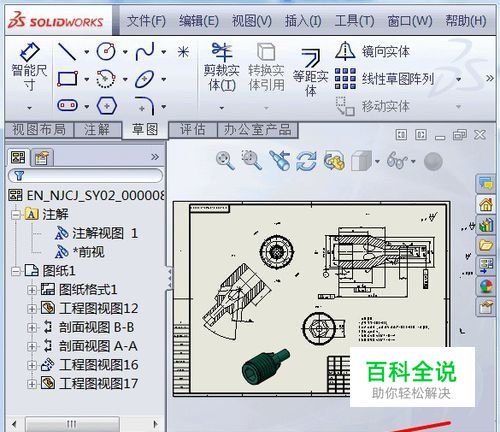

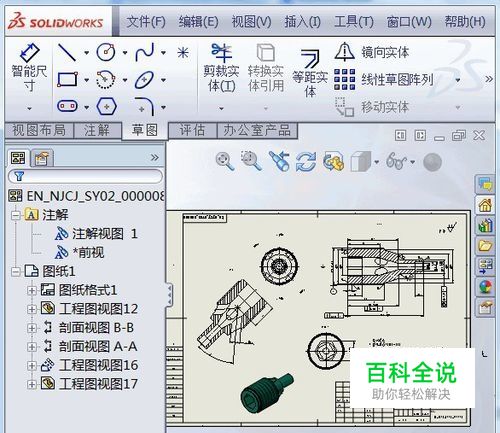

    首先打开工程图，（这里我以为设计的图纸为例子），如图所示

  • 02

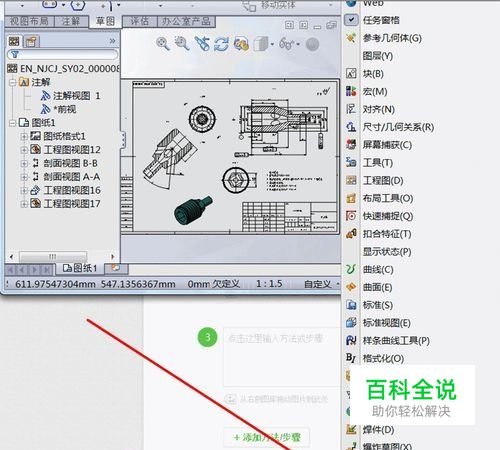

    在空白位置处点击鼠标右键，弹出下拉菜单，如图所示，选择线性，如图所示

  • 03

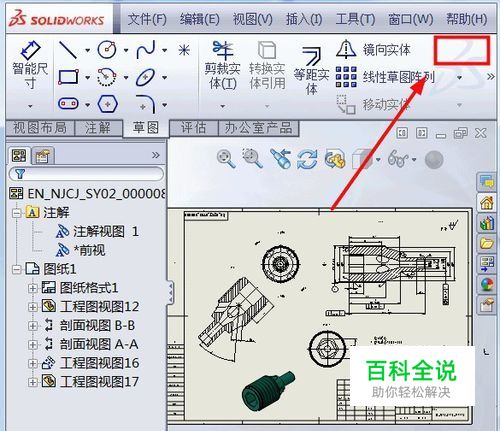

    线性命令栏打开之后，出现在solidworks软件界面的左下方，如图所示

  • 04

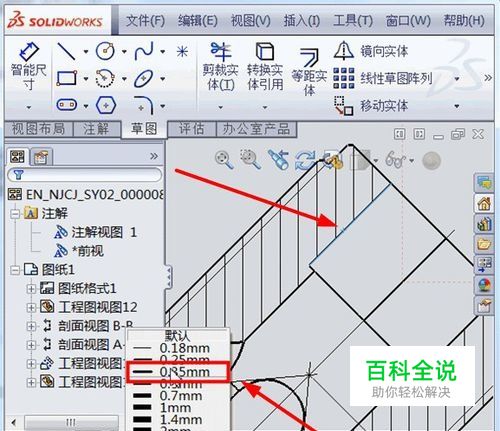

    线宽设置：选择线，如图所示，（我这里选择轮廓线中的粗实线，选择一条线为例子，如果要选择多条，按住“Ctrl”键，在点击坐标左键就可以了），再点击线宽设置，弹出对话框，选择0.35（机械设计手册中粗实线线宽有几种规格，0.35是其中之一），如图所示

  • 05

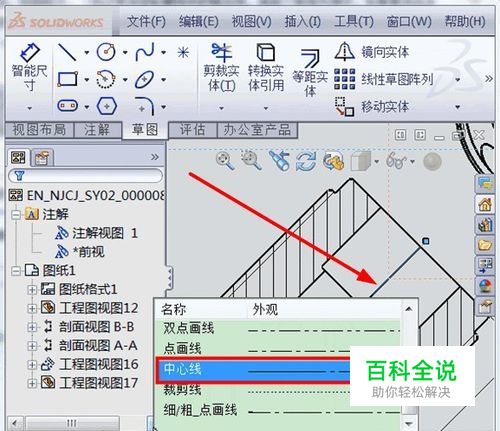

    线形设置：先选择线，（我这里以中心线为例子说明，选择一条，如果要选择多条，按住“Ctrl”键，在点击坐标左键即可），再点击线性设置，弹出对话框，选择中心线。（机械设计手册中中心线线宽有几种规格，0.18是其中之一），如图所示

  • 06

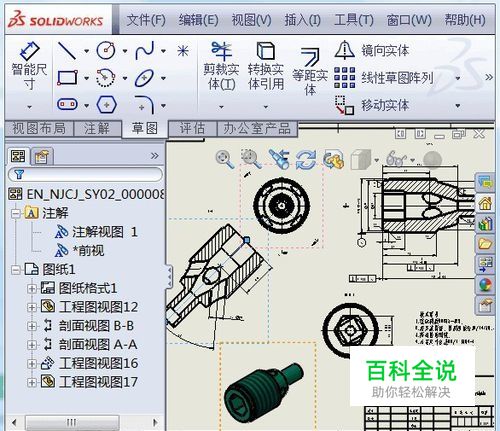

    线宽和线形是制作工程图常用的设置命令，做设计的人一定要知道，整个图纸调整如图所示
