华为交换机如何配置镜像端口

2024-04-12 13:15:37

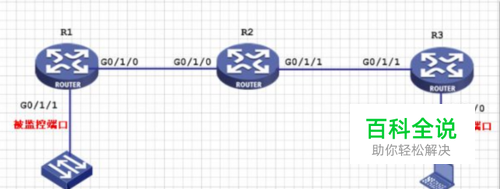

在网络中心，经常涉及到交换机端口镜像。比如在流量监控时，将经过交换机所有的数据流量镜像过来就是必要步骤。不同品牌的交换机镜像命令都不一样。目前市面上多是用华为、思科、华三、锐捷的交换机；因此掌握这几大类交换机的端口镜像配置，基本可以解决多数场景下的交换机端口镜像问题。以下详述华为交换机端口镜像的过程。

操作方法

01

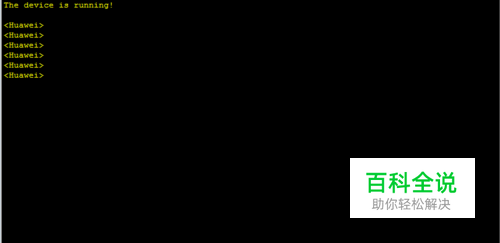

首先用配置线把电脑的RJ45网口和华为交换机的配置口连接起来，用电脑远程控制交换机，进入交换机的命令模式。
02

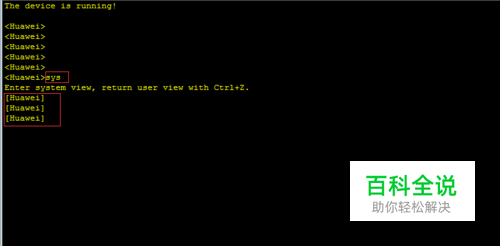

执行命令sys，进入全局配置模式。进入了该模式，才有权限执行启动交换机各种功能的命令。
03

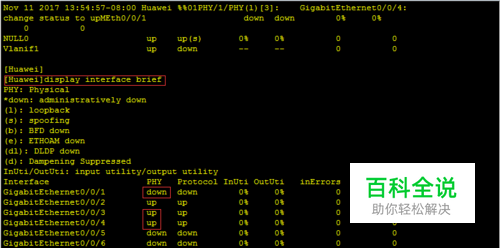

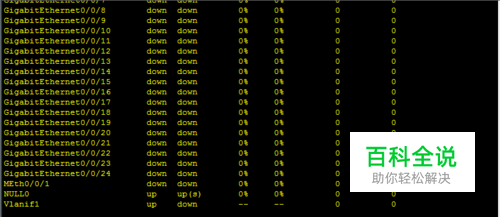

执行命令display interface brief，可以查看交换机当前端口的开放状态。down表示端口关闭，up表示端口开启。
04

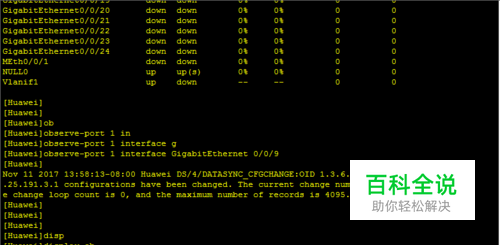

如果要将端口9作为管理口，则执行命令observe-port 1 interface GigabitEthernet 0/0/9。设置其他端口作为管理口，也是如此操作。
05

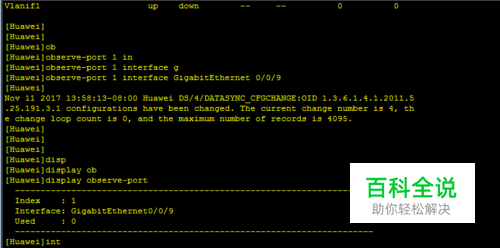

再执行命令display observe-port，查看上步所配置的管理口是否配置成功。如果信息中显示了端口0/0/9，说明配置成功。
06

执行interface GigabitEthernet 0/0/1，进入端口0/0/1之中。进入其他端口，也是如此操作。
07

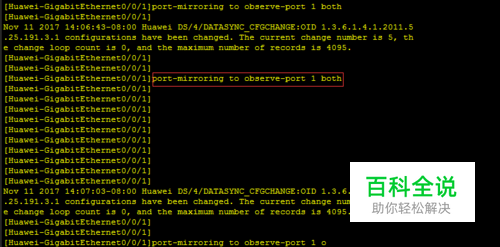

选择端口1之后，执行命令port-mirroring to observe-port 1 both，则将端口1设为镜像口了。该命令中，both表示流量的方向是双向的，如果只想镜像出口流量，则将both改为outbound，只想镜像进口流量，则把both改为inbound 。若要将其他端口也设置为镜像口，则重复以上6、7步骤。
08

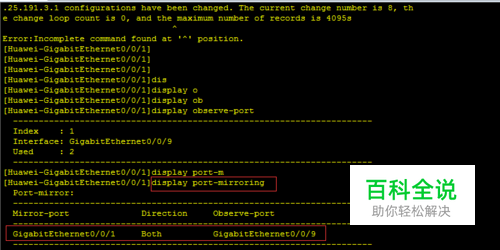

最后，执行命令display port-mirroring查看所配置的镜像口。显示 GigabitEthernet0/0/1 Both GigabitEthernet0/0/9 ，说明配置成功。
