AI图形如何转换成CAD

AI 是一款矢量图形绘制软件，在平面设计里使用是非常广泛的，下面我们就来看看如何将AI格式文件转换成CAD的吧。

操作方法

  • 01

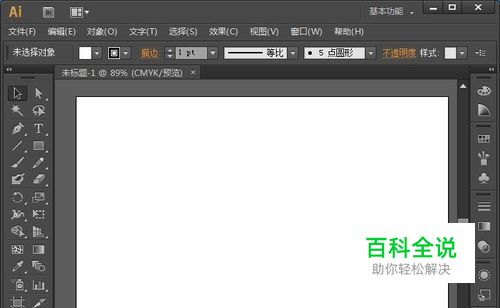

    打开AI这款软件，进入AI的操作界面，如图所示：

  • 02

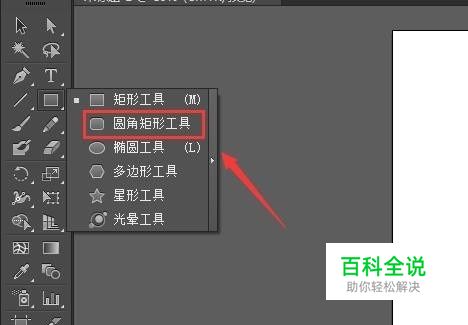

    在该界面内工具箱内找到圆角矩形选项，如图所示：

  • 03

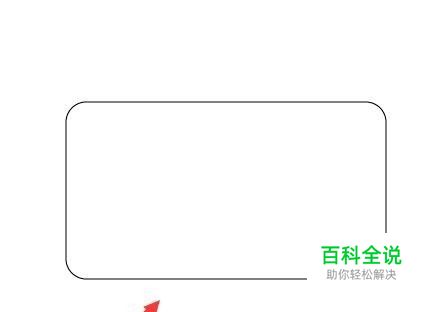

    选择圆角矩形选项，在绘图区里绘制一个圆角矩形，如图所示：

  • 04

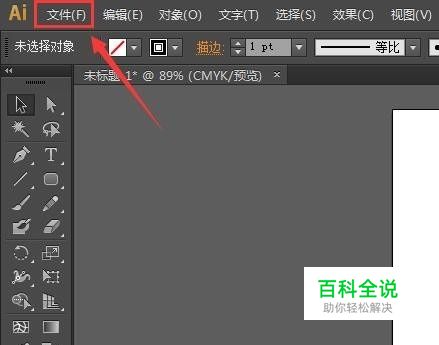

    然后在菜单里找到文件菜单，如图所示：

  • 05

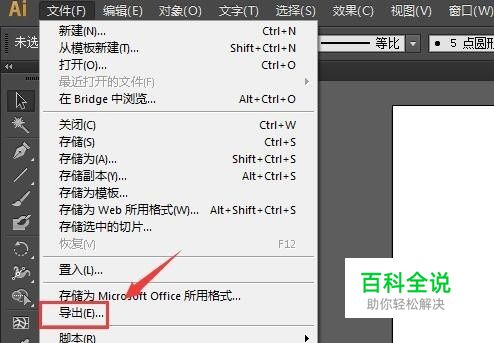

    点击文件菜单在其子级菜单里找到导出选项，如图所示：

  • 06

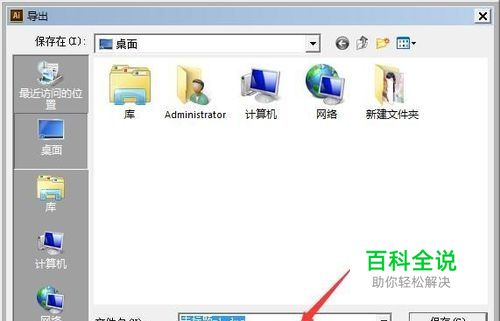

    点击导出选项，在弹出的对话框内将保存格式设置为AutodeskCAD（*dwg），如图所示：

  • 07

    设置好以后点击保存，在弹出的对话框内设置版本，设置好以后点击确定，这样我们就将AI图形转为CAD文件了，如图所示：
