AutoCAD-如何绘制三视图
绘制图形时我们常常用到二维视图画图形，cad三视图也可以绘制一些图形，该怎么使用三视图绘制图形呢？今天小编带大家来看看CAD线性三维图的制作方法。
操作方法
- 01

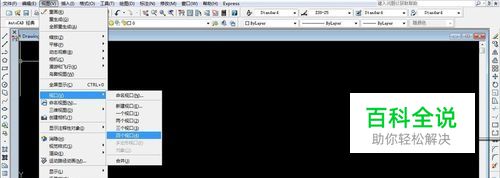

首先打开CAD，执行【视图】|【视口】|【四个视口】。
- 02

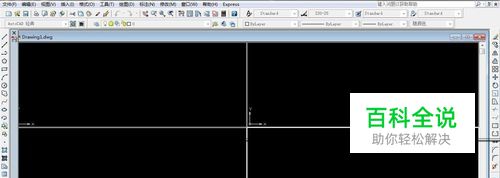

生成四个视口，如下图所示。
- 03

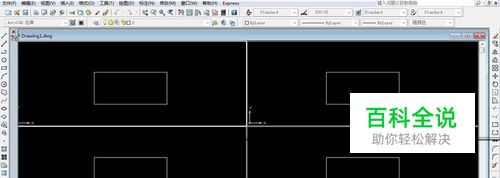

在第一个视口中画一个长方形，可以看到四个视口同时出现长方形，这意味着四个视口同步，而形状相同则意味着四个视口视图方向一致。
- 04

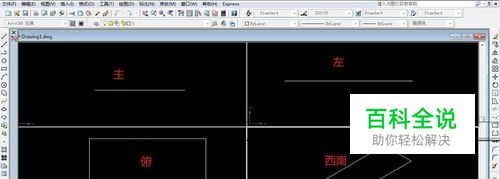

选中第一个视口，执行【视图】-【三维视图】-【主视】，然后依次按照这个这个方式设置另外三个视口，俯视、左视、正等测。
- 05

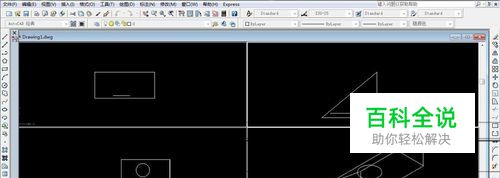

在主视口中画矩形，在正等测视口中画三角形连线，在俯视口中画圆，每画一步，都可以看到四个视口是同步变化的。
