CAD修剪命令：栏选与窗交命令的使用

介绍修剪命令中栏选/窗交的使用

操作方法

  • 01

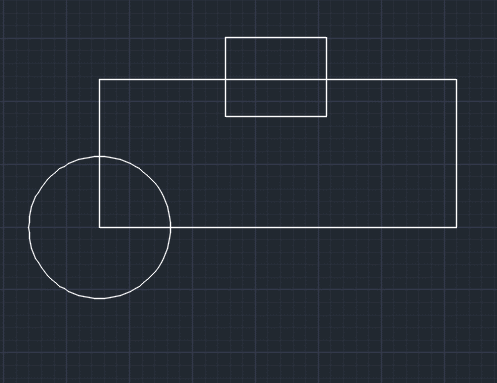

    在修剪命令中，会出现栏选（F）/窗交（C）/投影(P)/边（E）/删除（R）/放弃（U）这几个命令。这里介绍栏选和窗交2个命令的使用方法。 . 栏选（F）：输入f，鼠标会拉出一条直线，与这条直线相交的区域会处于选中状态。以下为动图演示：

  • 02

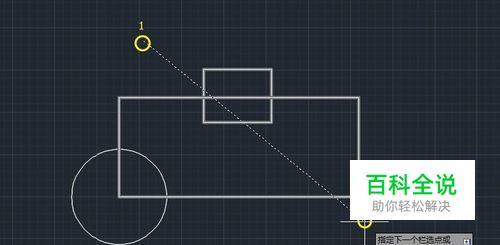

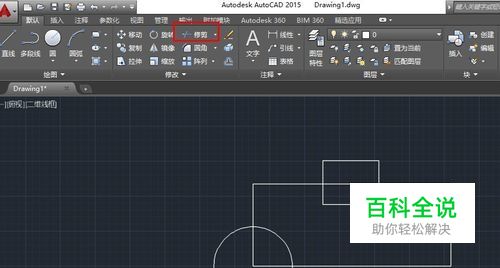

    栏选动图分解： 点击修剪——在命令框输入f，回车——鼠标单击拖动与需要选中的图形相交，然后按enter键确认。这里是从1点拖到2点，这样与圆没有相交，圆就不会被选中。

  • 03

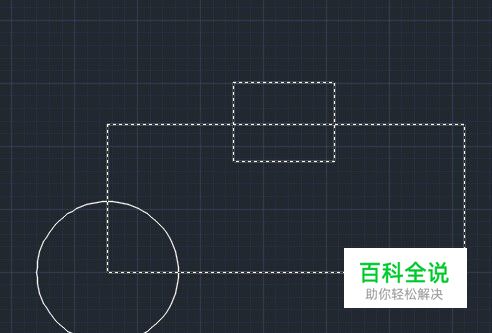

    窗交（C）：输入c后，用鼠标会拖出一个矩形区域，被这个矩形区域包含或者碰到的都会处于选中状态，与之类似的是窗选（w），但是窗选是全部包含在内的才被选中。以下是窗交（C）命令的动态演示图：

  • 04

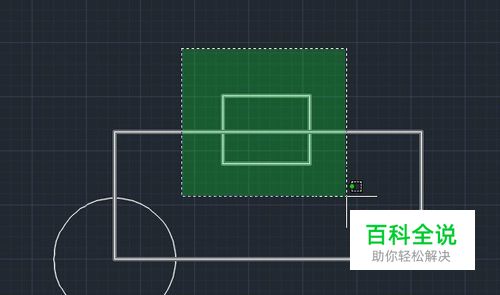

    如果对以上动态图不理解，可以看下面的分解图，修剪命令下，输入c回车，然后拉一个矩形出来，与这个矩形相交或者被这个矩形包含的都会被选中。

  • 05

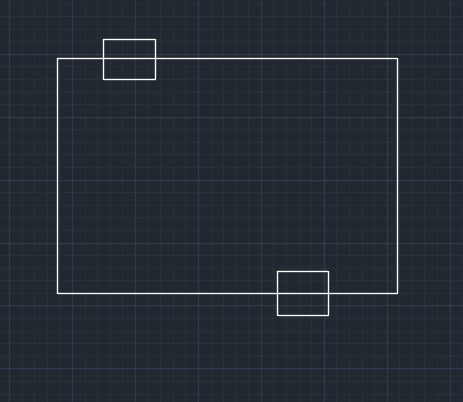

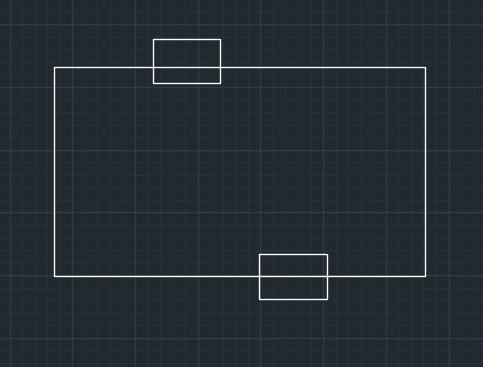

    注意：以上操作都需要在最开始没有选中图形，直接用命令来做才看得出效果。比如我先选中图形，然后点击修剪命令，输入c，回车，这个时候用矩形去选会发现只有相交部分被选中，包含在矩形里面，但是不相交的部分没有选中，并且选中的会直接被删除掉，由于这种方法会导致选择错误所以不建议使用。 . 操作见以下动图（演示的这个是错误的做法，请勿按照这个动图的做法来做）
