路由ospf协议动态路由配置
ospf协议是动态路由协议，是开放式最短路径优先协议，就是在OSI七层模型的第三层确保数据包交付的协议，OSPF能动态的获知网络的变化，并选择最佳的路径传输数据包。
操作方法
- 01
选择三台路由器2811和三台主机pc，将设备连接成如图的拓扑图。
- 02
配置路由器r1，端口地址：进入端口模式----fa0/0地址为192.168.1.1----serial1/0地址为192.168.4.0。
- 03
同理配置r2的端口地址：进入端口模式----fa0/0地址为192.168.2.1----serial1/0地址为192.168.4.2----serial1/1地址为192.168.5.1。
- 04
同理配置r3的端口地址：进入端口模式----fa0/0地址为192.168.3.1----serial1/1地址为192.168.5.2。
- 05
配置路由器的ospf路由协议：在特权模式下----输入router ospf 1----输入network 192.168.1.0 0.0.0.255---同理配置另一个。
- 06

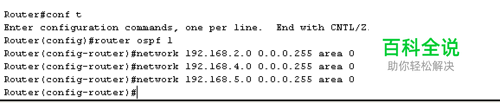

同理配置r2，r3的路由器的ospf的协议，如图
- 07
在配置路由器之间连接的端口的dce的时钟同步为64000
- 08
配置三台pc的地址和网关，如图
- 09

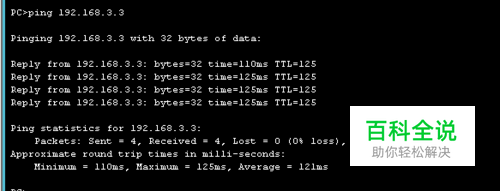

用192.168.1.3的pc ping 192.168.3.3 的pc能 ping通，证明配置成功。
- 10
查看r1的路由表，看到用红色圈起来的就是路由器通过相连接端口学到的路由信息。如果你还想看看其他的，也可以用同样的方法看到。
