主板的结构说明

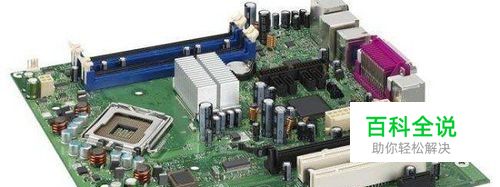

主板的结构说明,这里主要介绍主板上内容。
操作方法
- 01

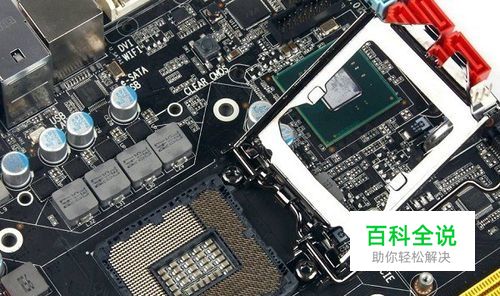

CPU插座,是主板最重要的组成部分。
- 02

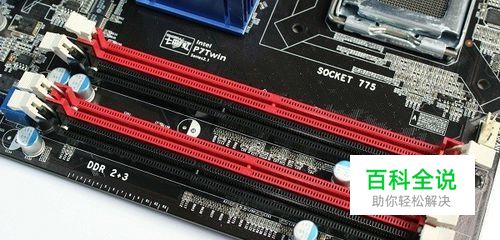

内存插槽,用来安装内存条,DDR内存条需要二根才能打开双通道。
- 03

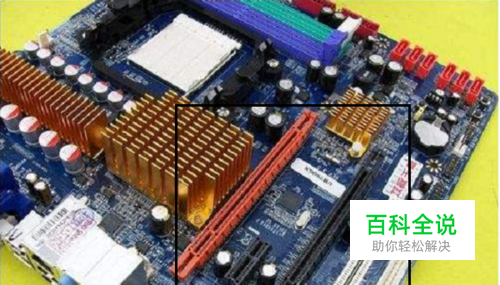

总线扩展槽:PCI-E是点对点的串行连接,每个设备都有自己专用的连接,不需要向总线申请带宽,主要用于显卡。
- 04

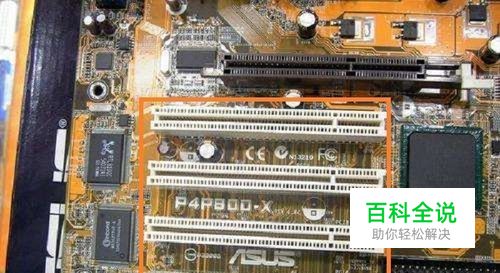

PCI是外设部件互连总线
- 05

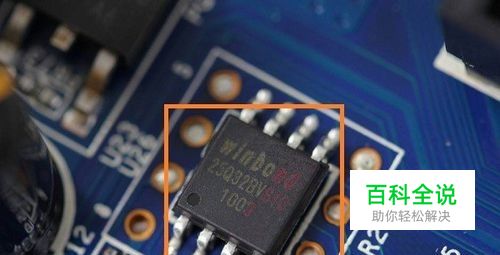

BIOS芯片:基本输入输出系统。
- 06

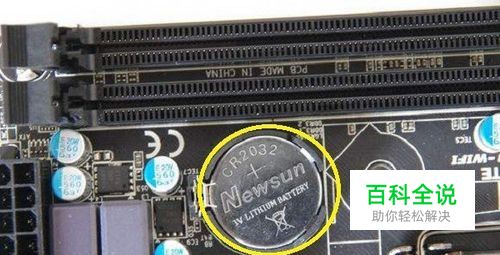

CMOS电池维持硬件的基本设置。
- 07

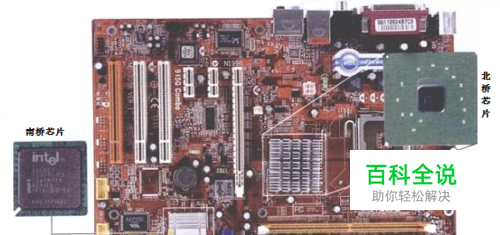

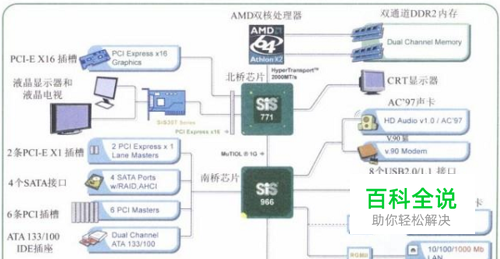

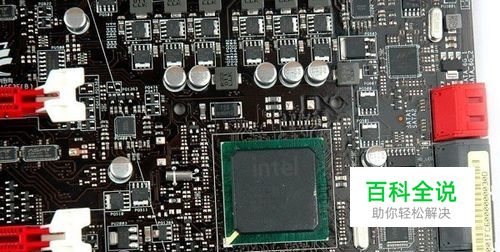

芯片组是主板的灵魂,决定主板的档次!因为,需要专业设备才能取下,所以没有维修价值,北桥控制cpu、内存、显卡。南桥控制其他端口!
- 08

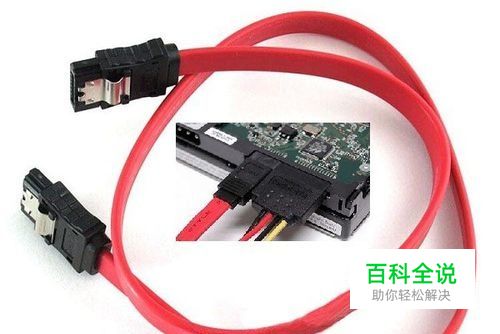

SATA接口和数据线。
- 09

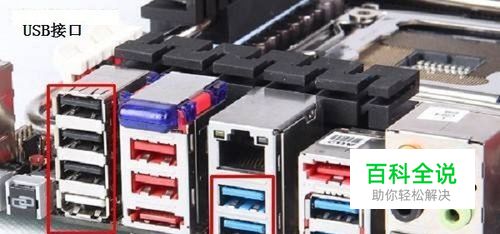

USB接口
- 10

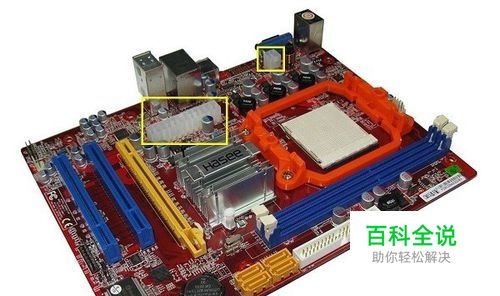

ATX电源接口
- 11

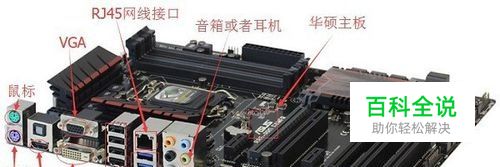

外设接口
- 12
时钟芯片和晶振
- 13

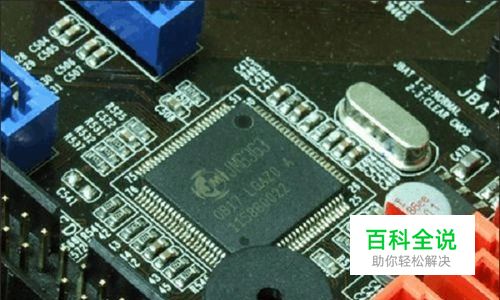

I/O芯片受南桥控制.(I/O芯片的功能主要是为用户提供一系列输入、输出接口)
- 14

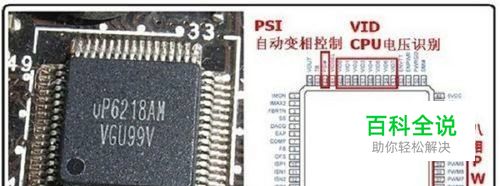

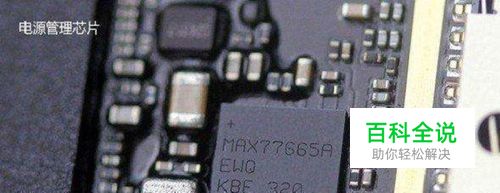

电源管理芯片根据电路反馈信息,内部调整输出各路供电控制电压,负责识别CPU供电幅值,为CPU\内存\芯片组供电.
- 15

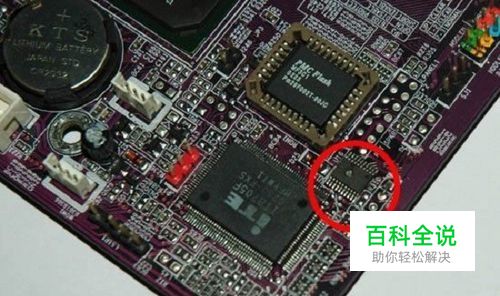

串口芯片负责COM口工作.
- 16

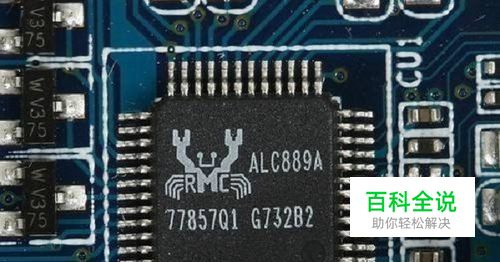

音效芯片
- 17

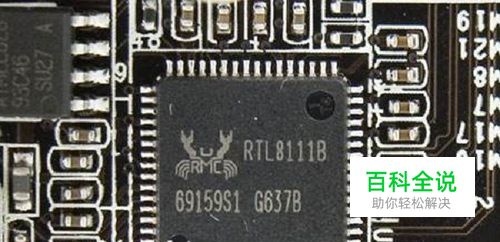

网卡芯片
- 18

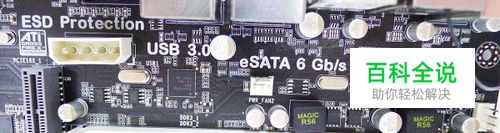

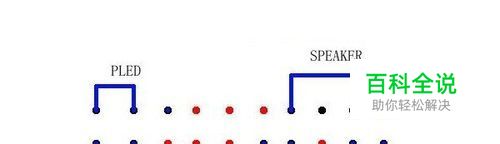

主板上的常见标识
