CAD如何绘制压缩弹簧？

操作方法

  • 01

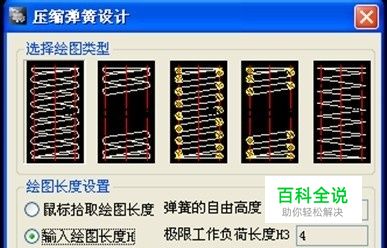

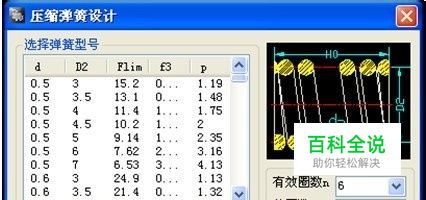

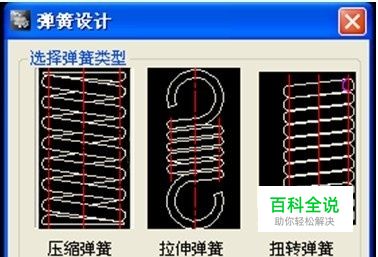

    弹簧是机械CAD设计中的一个常见对象，包含了压缩弹簧、拉伸弹簧、扭转弹簧等多种类型。那为了帮助大家设计弹簧，CAD机械软件预置了弹簧设计功能，可以帮助工程设计人员快速完成常用弹簧的设计、静校核和绘图任务，下面我们就以压缩弹簧为例讲解一下其绘制方法。 1、要使用此功能，我们可以依次点击其菜单下的【机械设计】—【弹簧设计】，软件会弹出对话框（如图1）。 图1 在这里，我们选择【压缩弹簧】，并进行标准压缩弹簧设计，软件会弹出对话框（如图2）。 图2 2、根据弹簧工作极限负荷Flim,我们从对话框列表中选择一种弹簧型号，再输入有效圈数【n】和总圈数【n1】，注意应满足n1=n+(1.5--2.5)。如想了解弹簧型号库(即左列表中的内容)中的详细内容，请点击【备注】按钮，软件将弹出有关该弹簧库的信息。 3、输入完毕后，点击【确定】，系统将弹出对话框（如图3）。 图3 4、在对话框的上一排图形按钮中选取所需绘图的类别，再确定【弹簧绘图长度】。其中，如知道弹簧在图纸上的确切长度，可点中【输入弹簧绘图长度H】圆形按钮，再输入弹簧绘图长度（应满足H3=<H<=H0,其中H3为极限工作负荷长度，H0为弹簧自由高度）；如想在图纸上确定弹簧的绘图长度，应点中【鼠标拾取绘图长度】圆形按钮。 5、输入完毕后，点击【确定】，系统在命令行上将提示输入插入点、确定弹簧方向、输入弹簧的末端点的位置（命令行上将不断的显示鼠标的当前位置与插入点的距离dis的值，当dis满足H3<dis<H0 时,你可用鼠标在图纸上输入弹簧的末端点的位置），完成之后，软件就会生成我们想要的标准压缩弹簧了。
