常见电池型号及尺寸介绍
本文介绍常见电池型号规格及尺寸等基础知识。在电池体上看到的AAA、AA、C、D、N、F、SC等标识都是美国型号标识,在我国除了几种按号称呼之外,其它还是采用美国的命名方式。此外,针对二次锂电池的型号表示方法是采用五位数(圆柱型)或六位数(方型),如14500、103450...
步骤/方法
- 01

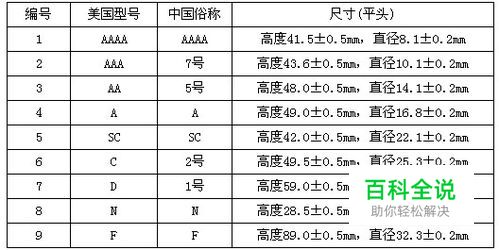

一、常见电池型号、尺寸对照表 平头,指的是电池正极是平的,没有突起,使用做电池组点焊使用的电池芯,一般同等型号尖头的(可以用作单体电池供电的),在高度上就多了0.5mm。以此类推,我不逐一解释。还有,电池很多的时候并不是规规矩矩的"AAA,AA,A,SC,C,D,N,F"这些主型号,前面还时常有分数"1/3,2/3,1/2,2/3,4/5,5/4,7/5",这些分数表示的是池体相应的高度,例如"2/3AA"就是表示高是一般AA电池的2/3的充电电池;再如"4/5A"就是表示高是一般A电池的4/5的充电电池。
- 02

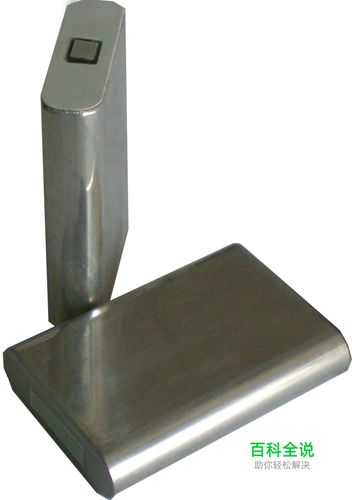

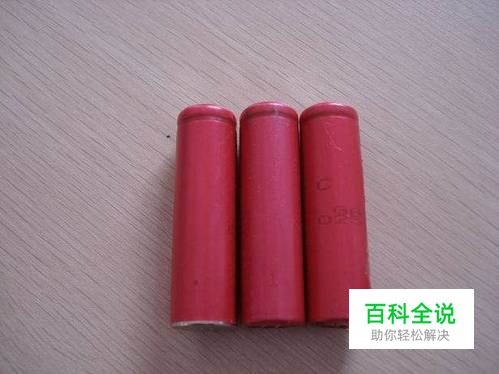

二、锂离子电池芯型号、尺寸 (1) 圆柱型锂离子电池芯:通常用五位数字表示,前两位数字是指池体直径,后三位数字是指池体高,例如14500就是指AA电池,即大约14mm直径,50mm高。常见的型号:14500,14650, 17490,18500, 18650,26500。 常见比克、三洋圆柱电芯规格型号: 比克18650 2200mAh 3.7V ,比克18650 2600mAh 3.7V ,比克18650 2000mAh 3.6V 三元长寿命 三洋18650 2100mAh 3.7V ,三洋18650 2500mAh 3.7V ,三洋18650 1500 mAh 3.7V18650 (2) 方型锂离子电池芯:通常用六位数字表示,分别表示电池的厚度、宽度和高度,单位毫米,例如103450 即10(厚度) ×34(宽度) ×50(高度)mm。若厚度数值大于宽度数值,则厚度要*0.1,例如433861 即4.3(43*0.1)×38×61mm。 常见比克、三洋方型电芯规格型号: 比克523450A 1000mAh 3.7V ,比克063450A 1200mAh 3.7V ,比克633770A 2020mAh 3.7V 三洋UF103450P 1880mAh 3.7V ,三洋UF653450R 1100mAh 3.7V 103450
