Auto CAD中如何设置平面标注

我们在使用Auto CAD制图时,将工作内容布置完成后,就开始进行尺寸标注了,但是 对于标注的内容可能无从下手,下面我就来说一下cad中如何进行平面标注

操作方法

  • 01

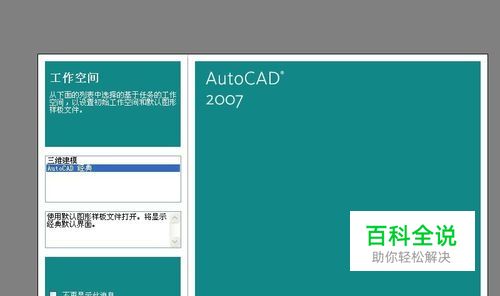

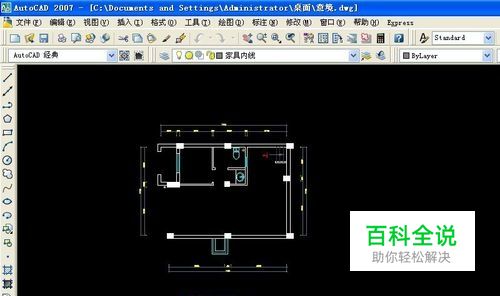

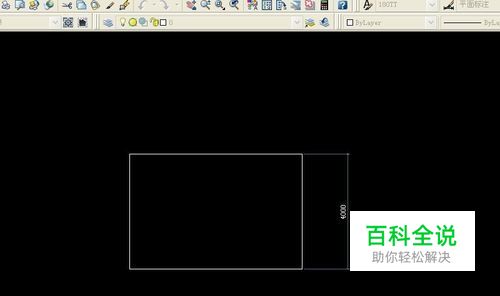

    首先打开cad软件,进入到cad工作界面

  • 02

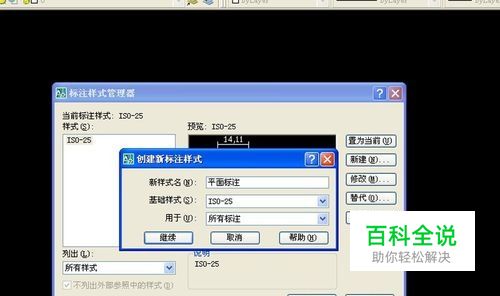

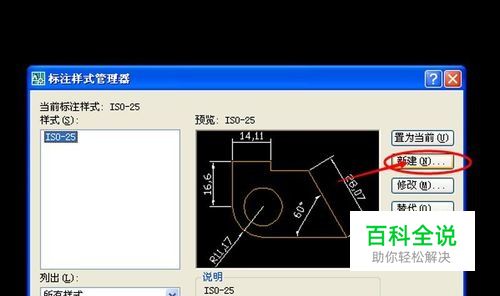

    打开标注样式管理器,快捷键D,新建一个样式,名称改为“平面标注”,然后点击继续,开始进行下一步的设置

    方法/步骤2

    • 01

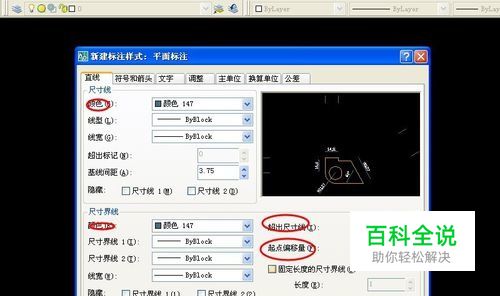

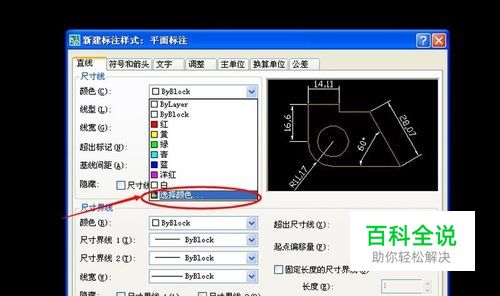

      第一项直线,打开,修改尺寸线颜色为147号色,尺寸界线颜色为147号色,超出尺寸线60,起点偏移量为60.

      方法/步骤3

      • 01

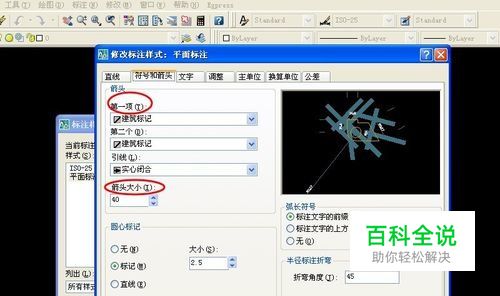

        第二项符号和箭头中,第一项选择建筑标记,箭头大小改为40(参见下图)。

        方法/步骤4

        • 01

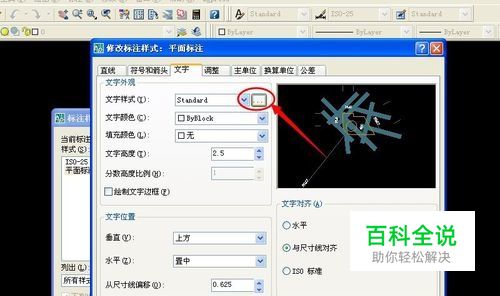

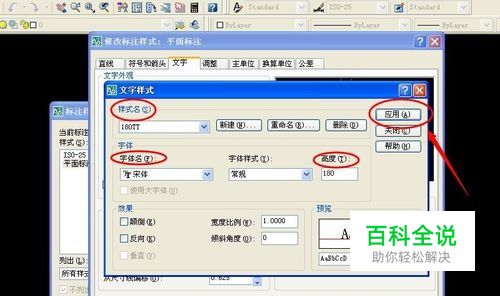

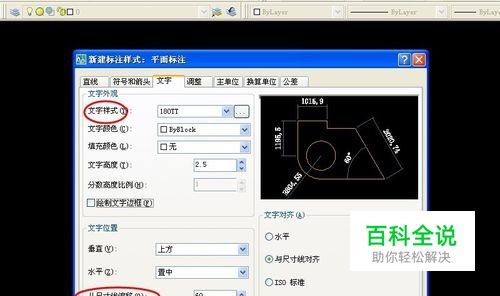

          第三项文字,修改文字样式,点击后面那个方块,出现一个对话框,样式名称为180TT,字体改为宋体,下方有“使用大字体”,不做勾选,高度为180,编辑结束后,点击应用,关闭。退出对话框后,将“从尺寸线偏移”改为60.

          方法/步骤5

          • 01

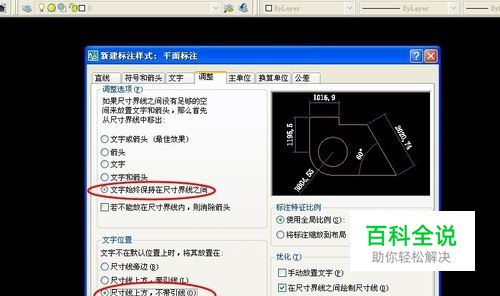

            第四项调整,分别选择最后一项,见图。

          方法/步骤6

          • 01

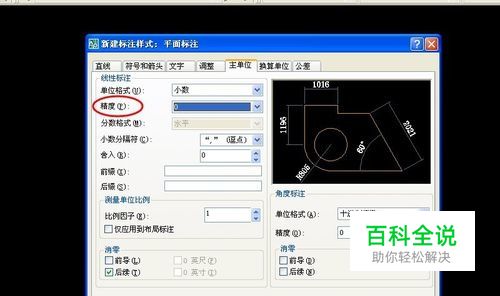

            第五项住单位,精度改为0即可。全部编辑完成,点击确定,我们对平面的标注设置基本就完成了。

          • 02

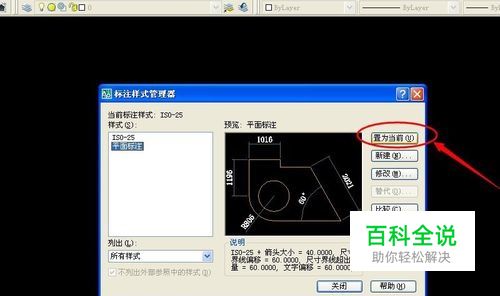

            回到初始对话框,选择刚才编辑的“平面标注”,点击“置为当前”,这下就可以为你的图纸进行标注了。
