creo4.0 如何创建旋转剖视图
creo4.0 如何创建旋转剖视图
操作方法
- 01

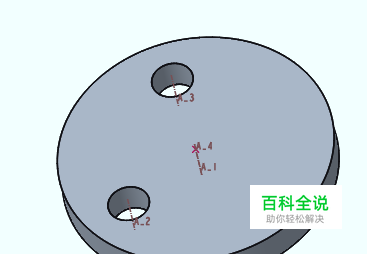

创建建模文件，绘制零件模型（如下图）。
- 02
将模型切换视图。 利用“管理视图”创建如下图A2截面图。
- 03
新建一个工程图文件。
- 04

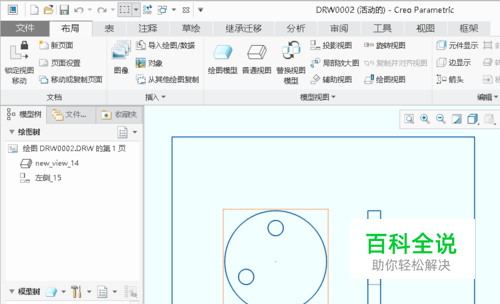

布局视图（如下图所示）。
- 05

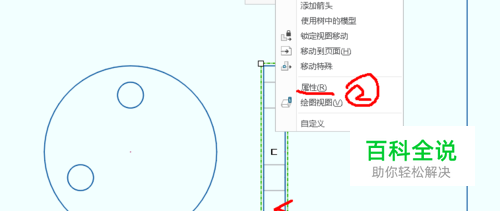

1.单击左视图选中左视图。 2.在选中的左视图内右击，选择“属性”。
- 06

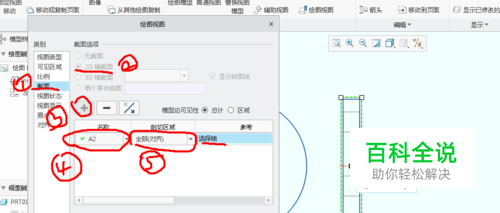

1.在“绘图视图”对话框中的类别选择“截面”。 2.在“截面选项”选择“2D横截面”。 3.单击添加符号。 4.在截面名称那选择“A2”截面。 5.“剖切区域”选择"全部（对齐）“。 6.在左视图中选择中心轴。 7.“绘图视图”对话框中的确定。
- 07

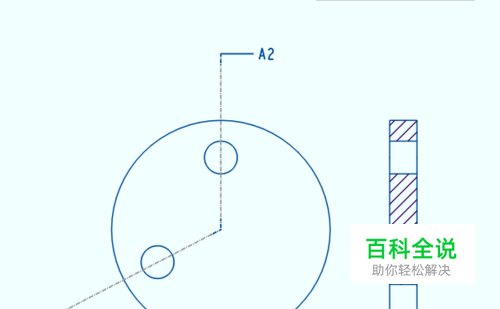

1.单击选中左视图。 2.在选中的左视图内右击，在单击“添加箭头”。 3.单击选中俯视图。
