powerdesigner画用例图(经典用例图16.5版本)

现在很多同学都在用PowerDesigner可是英语不好,下面讲怎么设置画出经典的用例图。

操作方法

  • 01

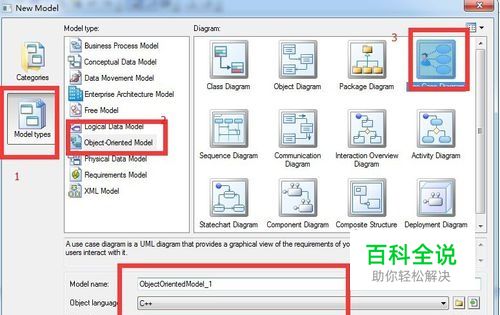

    首先新建一个用例的模型,怎么建看下图的1234步,一切0k我选用的是C++语言,用例与语言的关系不是很大。

  • 02

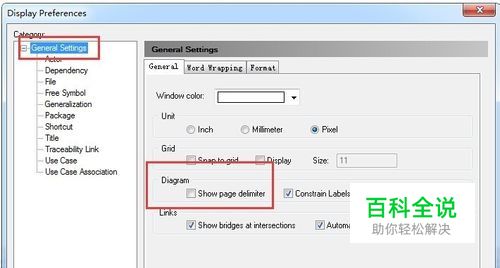

    设置一下让画图区的那些页面线不显示,这样就不会干扰我们的视线,你要是喜欢也不用设置了。

  • 03

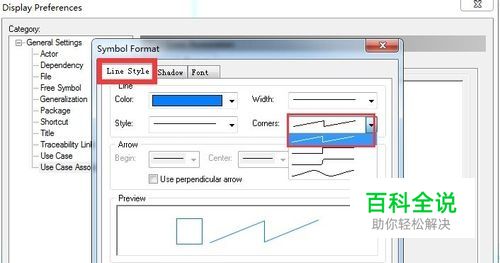

    设置一下用例图的线,不设置的话会画成折线,我们一般喜欢用直线,这样可以更好的描写用例。

  • 04

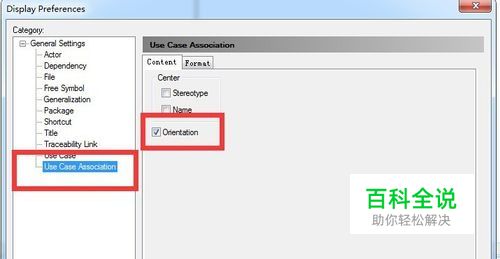

    设置一下线的箭头这样可以更好的清楚用例的出发者,也更好描写需求。

  • 05

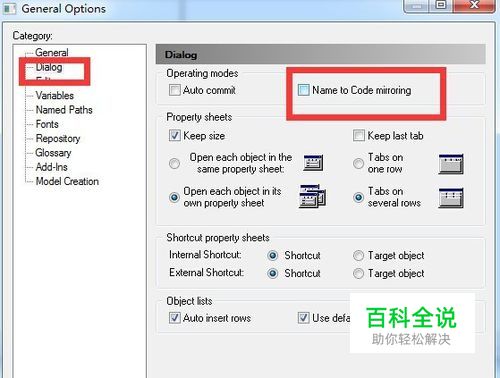

    设置一下让名称和密码不一致,因为一致的话很麻烦,设置操作如下:

  • 06

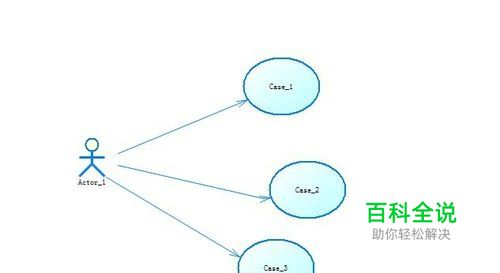

    下面就可以点击右边的工具栏来画出经典的用例图了,看看下面。
