随着社会的发展，路由器的用处越来越多，路由器的主要功能是可以连接多个网络，可以将数据包转发到自身网络和其他网络号上，前提是路由器与另外一边网络需要互相相通，下面就来讲讲怎么为路由器的静态路由进行配置。

操作方法

01

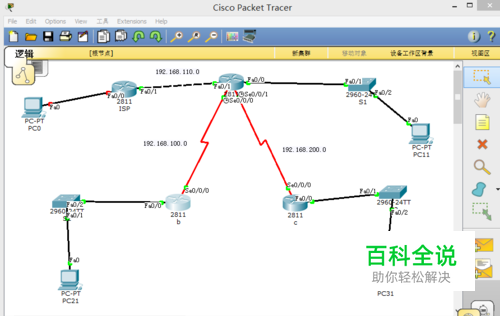

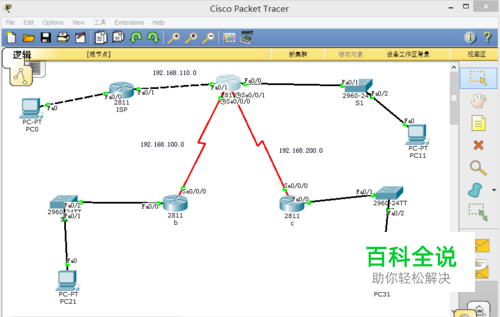

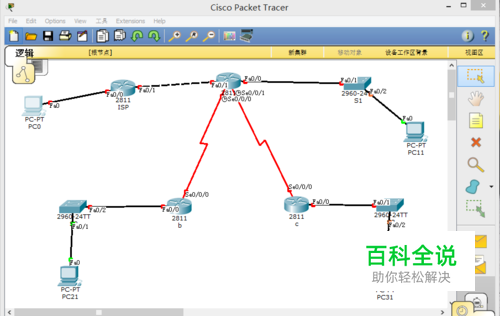

首先打开思科模拟器软件，找出Cisco 2811路由器4台，cisco 2960交换机3台，PC 4台，将它们按相应的顺序排列起来，并用相应的双绞线将它们连接起来，如下图所示：
02

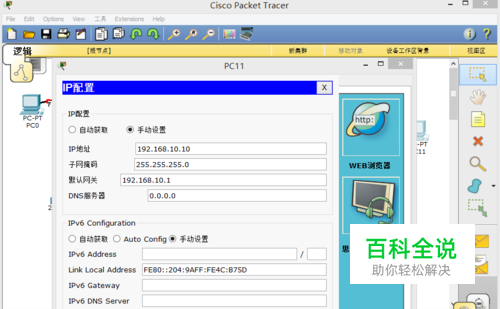

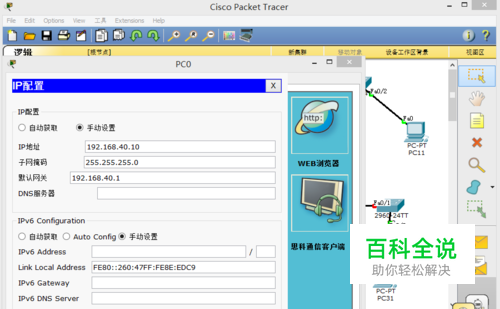

规划各台PC的IP地址，子网掩码和网关，并把它们配置在相应的PC里面，PC0的IP地址为192.168.40.10/24 192.168.40.1，PC11的IP地址为192.168.10.10/24 192.168.10.1，pc21的IP地址为192.168.20.10/24 192.168.20.1，pc31的IP地址为192.168.30.10/24 192.168.30.1，如下图所示：
03

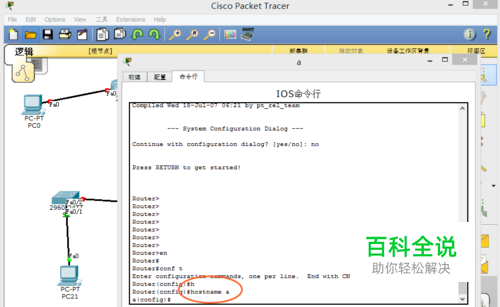

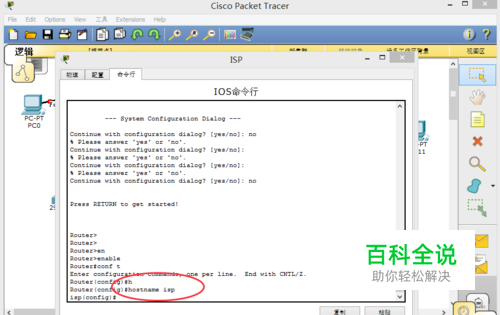

为各台路由器命名上相应的名字，命名路由器a的名字为a,路由器b的名字为b，路由器c的名字为c，路由器ISP的名字为isp，如下图所示：
04

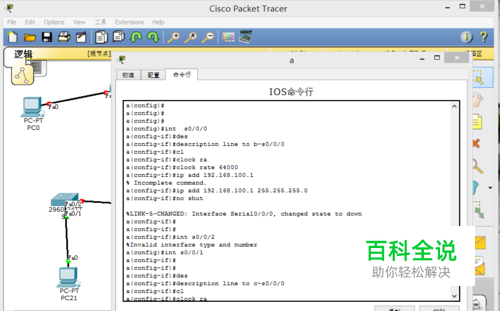

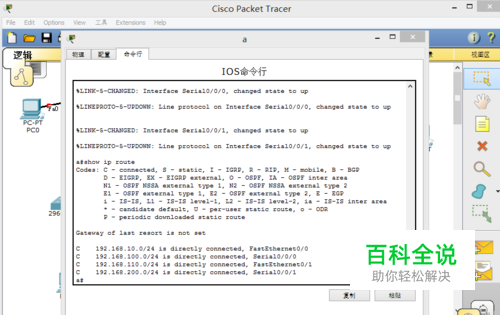

配置路由器a,为路由器a的各个接口分配IP地址，配置命令如下： a(config)#int s0/0/0 a(config-if)#description line to b-s0/0/0 a(config-if)#clock rate 64000 a(config-if)#ip add 192.168.100.1 255.255.255.0 a(config-if)#no shut %LINK-5-CHANGED: Interface Serial0/0/0, changed state to down a(config)#int s0/0/1 a(config-if)#description line to c-s0/0/0 a(config-if)#clock rate 64000 a(config-if)#ip add 192.168.200.1 255.255.255.0 a(config-if)#no shut %LINK-5-CHANGED: Interface Serial0/0/1, changed state to down a(config-if)#int f0/1 a(config-if)#description line to isp-f0/1 a(config-if)#ip add 192.168.110.1 255.255.255.0 a(config-if)#no sh a(config-if)#int f0/0 a(config-if)#description line to lan10 a(config-if)#ip add 192.168.10.1 255.255.255.0 a(config-if)#no shut 配置好命令后，并用“show IP route”命令查看路由器a的路由表情况，如下图所示：
05

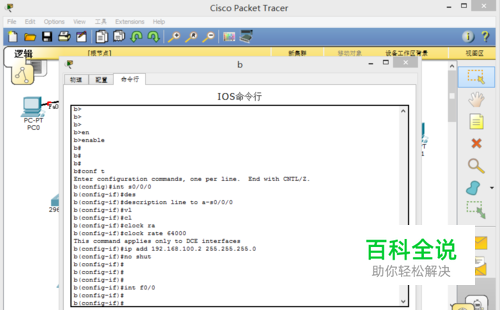

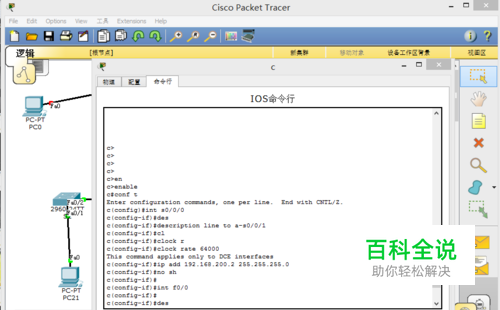

配置路由器b的接口配置，路由器c的接口配置，和路由器a配置方法一样，如下图所示：
06

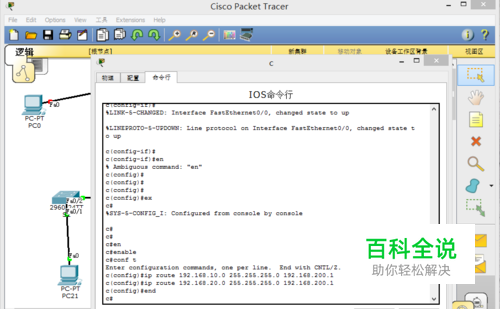

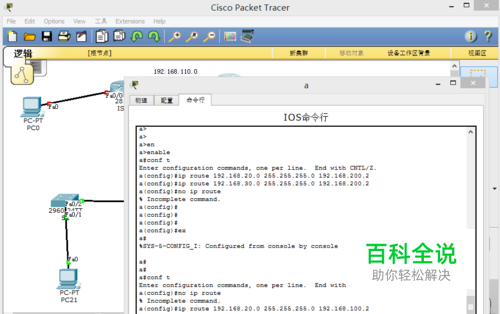

给路由器a，路由器b和路由器c的静态路由配置，配置路由器a的静态路由命令是： a#conf t a(config)#ip route 192.168.20.0 255.255.255.0 192.168.100.2 a(config)#ip route 192.168.30.0 255.255.255.0 192.168.200.2 a(config)# 配置路由器b的静态路由命令是： b#conf t b(config)#ip route 192.168.10.0 255.255.255.0 192.168.100.1 b(config)#ip route 192.168.30.0 255.255.255.0 192.168.100.1 配置路由器c的静态路由命令是： c#conf t c(config)#ip route 192.168.10.0 255.255.255.0 192.168.200.1 c(config)#ip route 192.168.20.0 255.255.255.0 192.168.200.1 如下图所示：
07

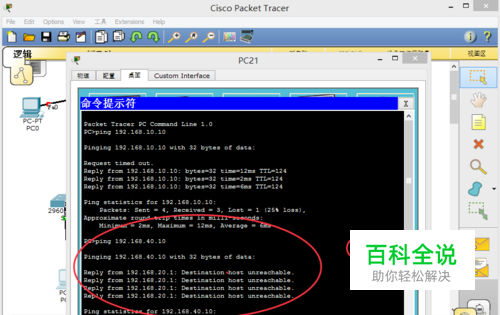

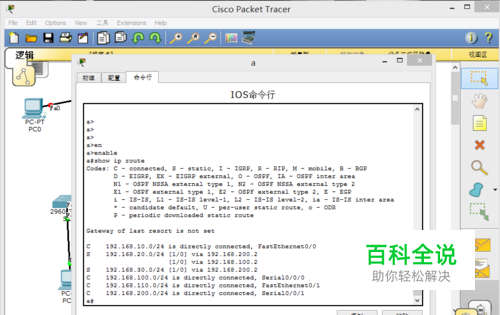

用“show IP route”命令在各台路由器上查看各台路由器的路由表，再用ping命令ping一下各台PC间的连通性，这时只有PC0与其他计算机不能通信，如下图所示：
08

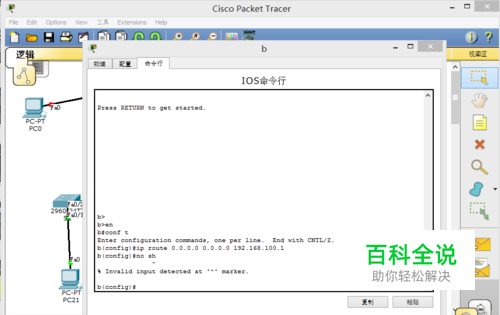

在路由器b上配置默认路由，配置命令是： b#conf t b(config)#ip route 0.0.0.0 0.0.0.0 192.168.100.1 如下图所示：
09

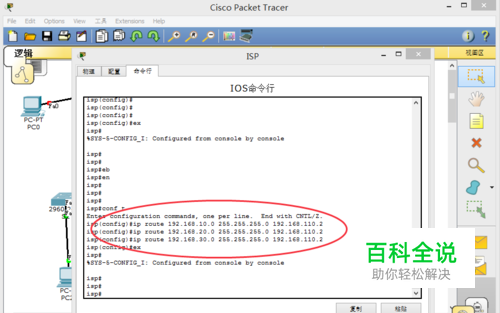

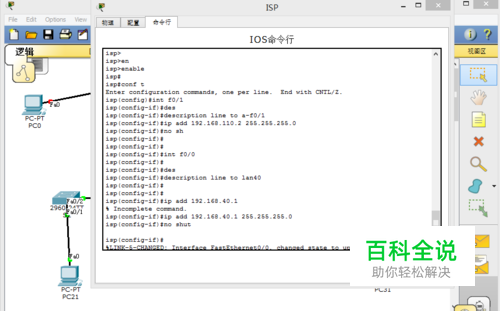

配置路由器isp的接口地址，静态路由，配置命令是：
10

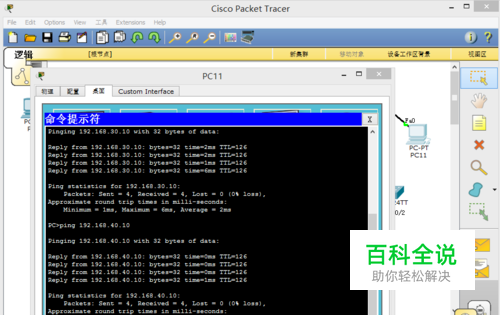

现在各台PC都可以互相通信，如下图所示：
