CAD布局输出到模型后尺寸变更该怎么调整

当使用CAD从布局输出到模型时,有时候会发现尺寸发生了变化,该怎么调整回来,请看下文。

操作方法

  • 01

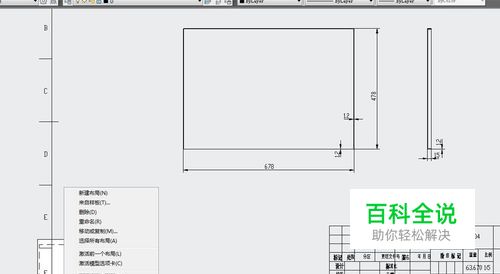

    如图有多个布局,我们选中其中一个布局,然后右键选中“布局输出到模型”。

  • 02

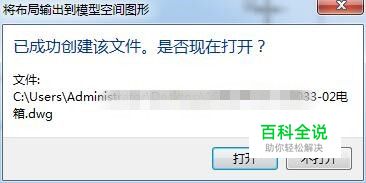

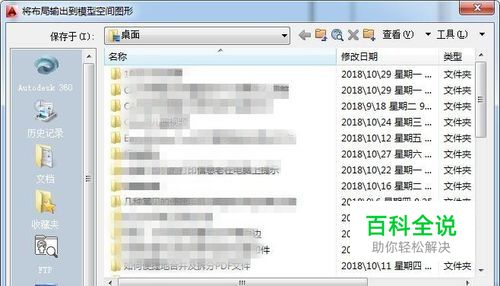

    然后点击保存并打开。

  • 03

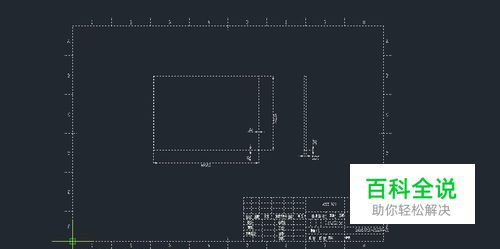

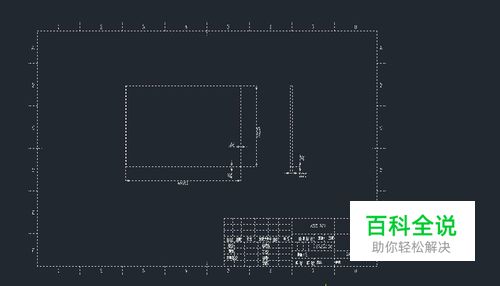

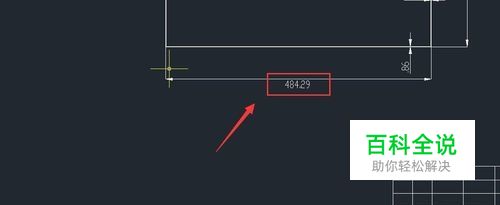

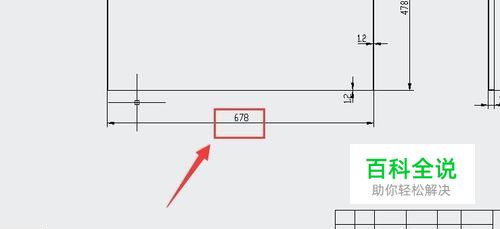

    然后当我们发现原来布局的数值和新输出的模型的数值不一致,如原布局长度为678,但新模型数值却变成了484.29。

  • 04

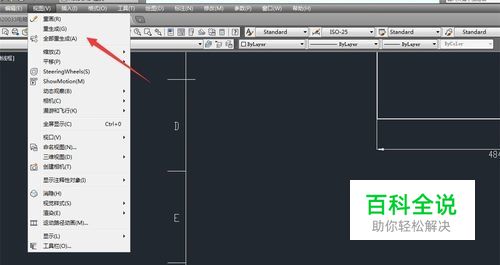

    另外在新模型中有时候会出现无法进一步缩小的情况,如果有请点击“视图”-“全部重生成”,然后即可进一步缩小。(如果没有出现该现象,可跳过这一步)

  • 05

    全选中图纸,然后输入SC,然后空格。

  • 06

    然后随便选择一个点,再输入R,然后回车。

  • 07

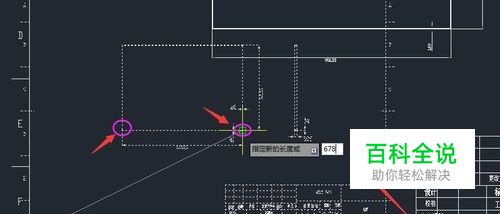

    选中已知道长度的两个端点,如原图中678长度的两个点,选中之后输入“678”,然后回车。

  • 08

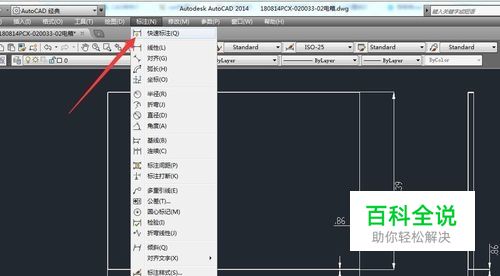

    此时已恢复好了,但是标注的数值不会自动变更,所以只有将错误的数值全部删掉,然后重新标注。点击“标注”-“快速标注”对相关数值重新标注。

  • 09

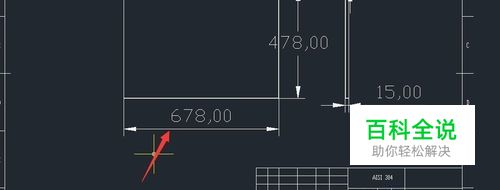

    最后我们看到标注长度已经变回了“678”,这样就正确了。
