cad文件怎么导入到proe5.0中

我们在线路板设计过程中,经常需要吧cad的文件导入到proe文件进行描边和确认元器件的位置。那么怎么把cad文件怎么导入到proe5.0中?

cad文件怎么导入到proe5.0中

  • 01

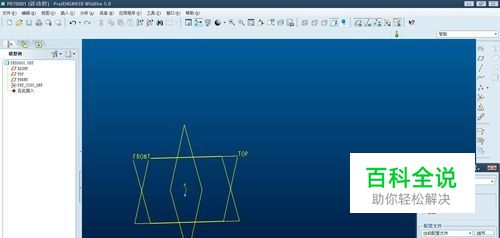

    cad的文件名称必须是英文的或者数字也行,dwg或者dxf格式都行。

  • 02

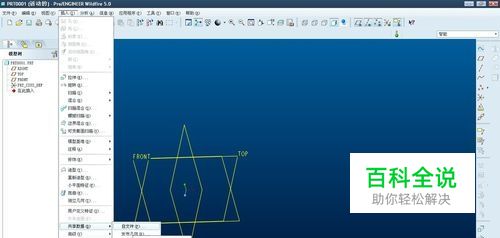

    选择“插入”-“共享数据”-“自文件”,选择你的cad文件,缺省导入。

  • 03

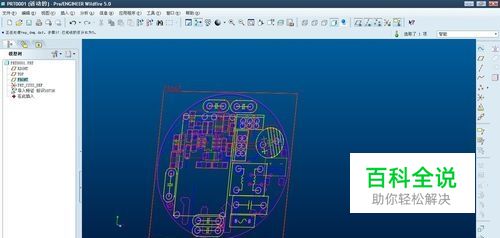

    进入proe后,即可以开间cad格式的视图。如果proe打开比较慢,建议把cad的线条删除一些,然后在层里隐藏操作。

  • 04

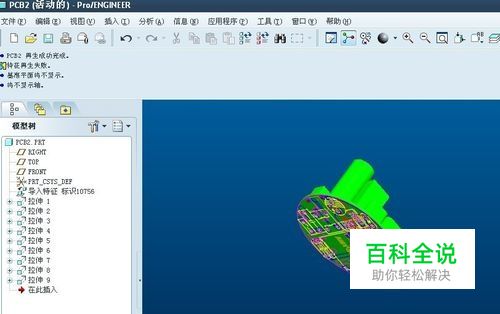

    对照cad图,我们可以精确的画出线路板的各个元器件的精准位置。
