CAD2010怎么新建标注样式？
为了标注方便，有些经常使用CAD的人都会设置一些通用的标注样式，接下来介绍一下怎么使用CAD2010版本新建标注样式。
操作方法
- 01

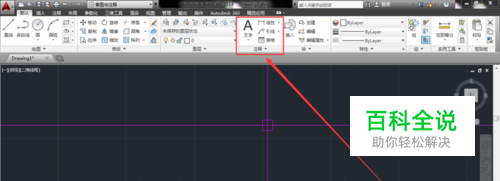

第一步，如图所示，打开CAD2010，单击图中红色方框内的注释下拉箭头；
- 02

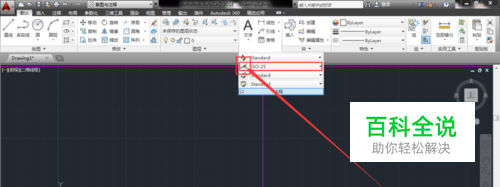

第二步，如图所示，单击图中红色方框内的标注样式，一定要单击标注样式前面的小图标；
- 03

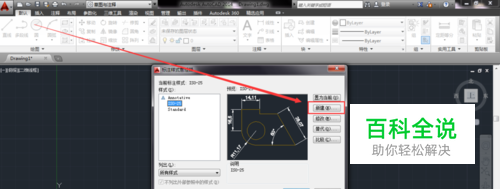

第三步，如图所示，出现标注样式修改栏，单击“新建”；
- 04

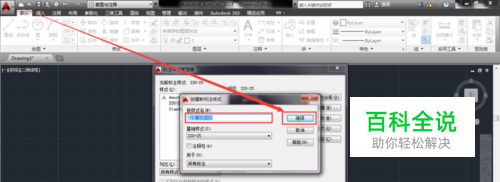

第四步，如图所示，在ISO-25的基础上建立副本ISO-25，这个时候也可以更改样式名称，俺也是在ISO-25的基础上新建的；
- 05

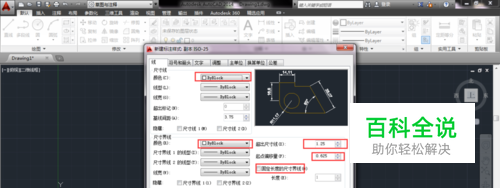

第五步，如图所示，设置先样式，设置尺寸线的颜色和线型，设置尺寸界线的颜色和线型，设置超出尺寸线，设置起点偏移量；
- 06

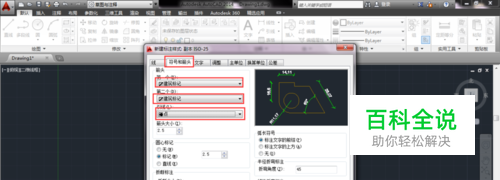

第六步，如图所示，设置符号和箭头样式，更改箭头样式为建筑标记，设置引线未圆点；
- 07

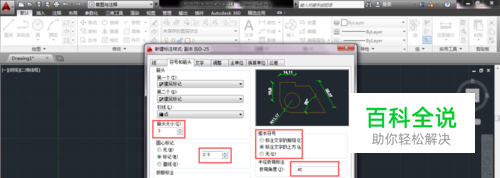

第七步，如图所示，设置箭头大小，设置圆心标记大小，设置弧长符号；
- 08

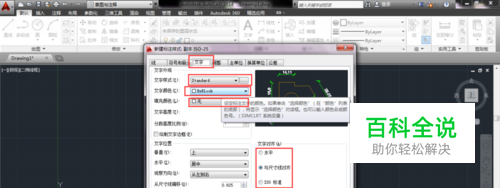

第八步，如图所示，设置文字样式，设置文字的颜色和高度，填充样式和文字对齐方式；
- 09
第九步，如图所示，设置完文字样式，单击确定，这是就会有一个新的标注样式，就是副本ISO-25，也可以是你之前设置的样式名称；
- 10

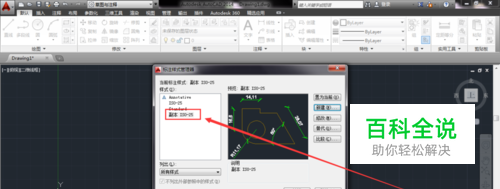

第十步，如图所示，选中副本ISO-25，单击置为当前，然后单击关闭就可以了。
