使用三菱plc编程软件GX Works2进行离线模拟
在学习PLC的过程中,重要的有个PLC来实践,可PLC价格太贵。但是PLC生产厂家考虑到我们学习PLC以及程序编辑过程中的离线模拟需要,所以在三菱GX Works2软件中已经集成了PLC离线模拟功能。
操作方法
- 01
安装三菱PLC编程软件 GX Works2,安装完成后双击桌面图标打开编程软件。
- 02

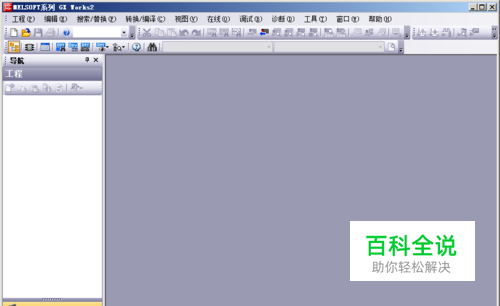

打开之后如图所示
- 03

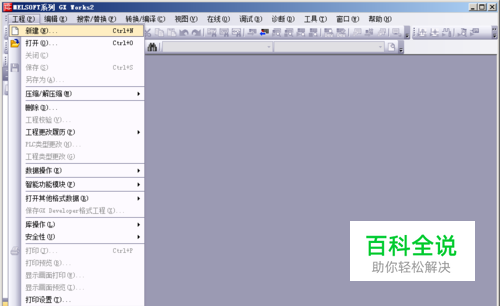

我们先来新建一个工程,点击“工程”〉“新建”
- 04

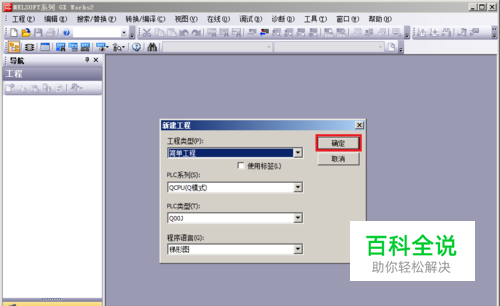

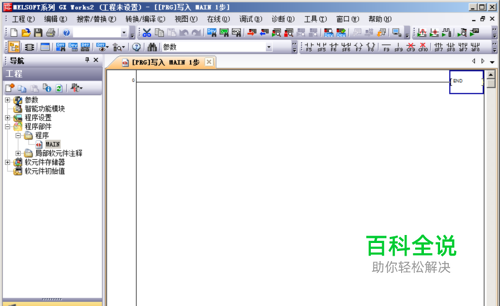

弹出个工程参数选项框,你根据自己学习的plc型号选择,我就按默认的选择了,选好后,点“确定”进入编程界面
- 05
根据自己所学的先编一个简单的程序,我编了一个简单的
- 06

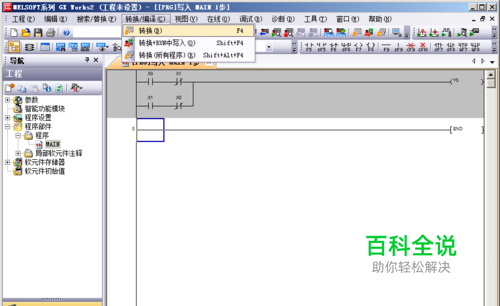

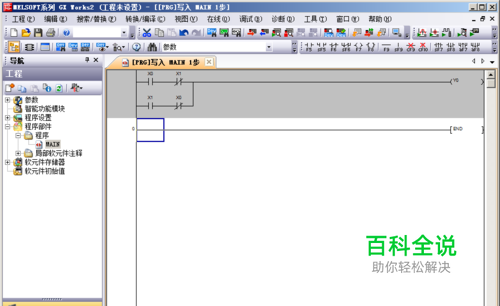

编好程序后程序背景还是灰色的,这是我们还不能写入PLC和模拟,要先进行转换,点击“转换/编辑”〉“转换”
- 07

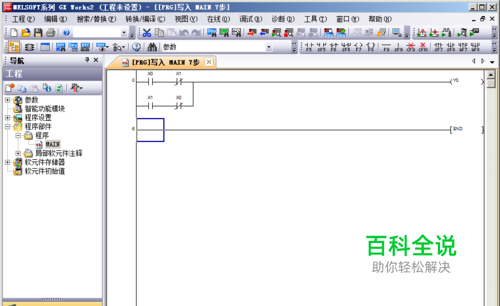

转换完成后程序背景就变成白色的了,如果你的转换过程中出现错误请检查下改正过来,如果实在检查不出来可以按照我的程序进行编辑
- 08
下面开始离线模拟,点击“调试”〉“模拟开始/停止”
- 09

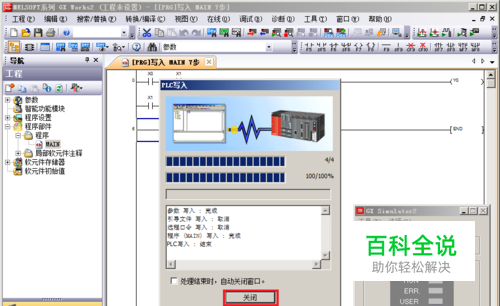

点击之后会出现PLC写入程序画面,我们不用理它,等它写完之后点击“关闭”
- 10

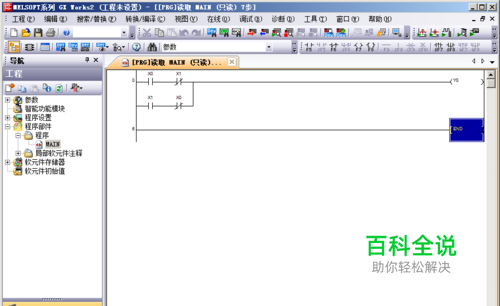

就出现PLC监视画面了,我们下面来更改下IO输入
- 11

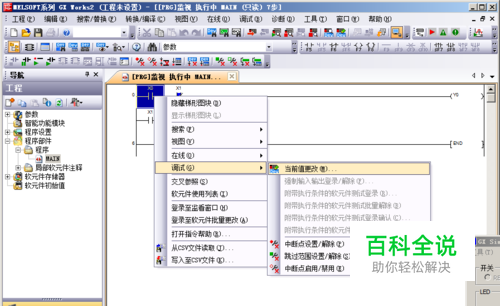

我们先左键点击“X0”然后再右键“X0”选择“调试”〉“更改当前值”
- 12

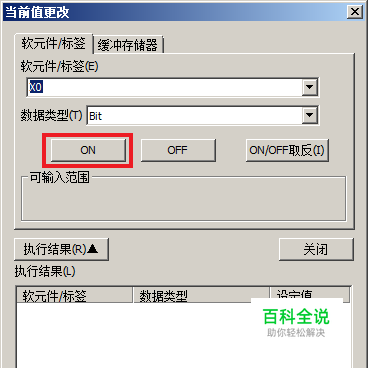

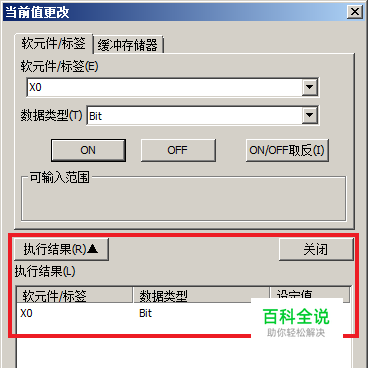

会弹出个选项框,我们程序中的“X0”为OFF状态,现在我们点击红色圈中的“ON”来把它置“ON”状态
- 13
成功后红色圈中会显示操作记录,点击“关闭”来关闭选项框
- 14

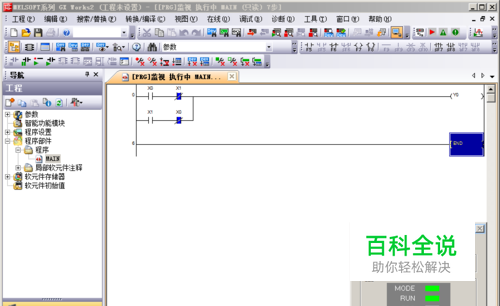

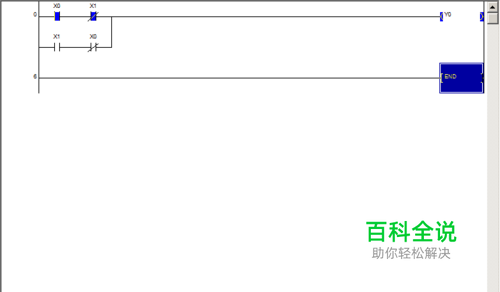

关闭选项框后,就是PLC监视界面了,现在我们已经看到“X0 ”接通“Y0 ”有输出了
- 15

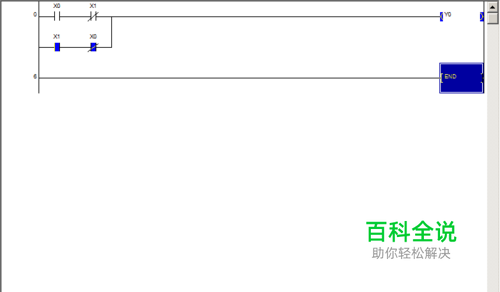

同样的方法把“X0”重新置为“OFF”将“X1 ”置为“ON”可以看到“Y0”有输出了
- 16

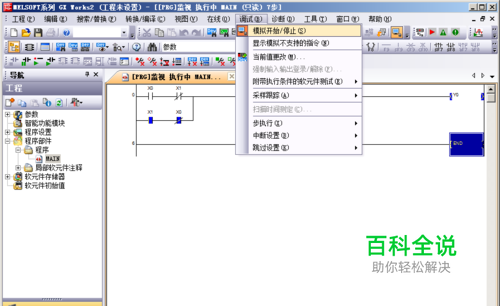

仿真结束后再次点击“调试”〉“模拟开始/停止” 即退出 离线模拟
- 17
退出模拟之后按下“F2”键即可进入编辑模式,开始编辑程序
- 18

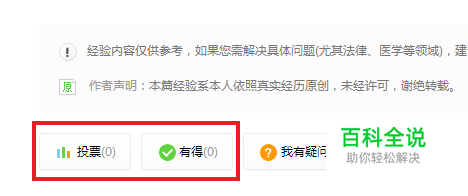

至此本方法就结束了,如果您觉得本方法对您有帮助,请点击红色圈中的“投票”、“有得”算是对作者的鼓励,也让作者更努力的为大家带来更多好的方法!
