一方面为了方便客户在收到设备时，能快速检测无线网关设备是否是完好的，是否能正常工作的；另一方面，针对大部分客户只需要修改快速配置中的配置参数，其他参数使用我司出厂默认参数，便可以满足客户的使用功能要求，为了达到这两个要求，我们专门制作快速配置使用说明。下面以以Windows XP为例，讲解工业级无线网关的快速配置过程。
快速配置一般只需要配置WAN参数和LAN参数，其他参数直接使用工厂出厂默认参数，不需要修改；如果需要修改其他参数，则参见详细参数配置。
1.1、先将SIM卡插入网关SIM卡座

操作方法

01

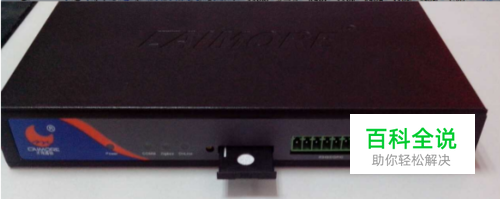

1.1、先将SIM卡插入网关SIM卡座
02

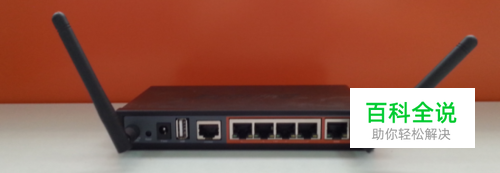

1.2、连接好天线
03

1.2、网关与PC硬件连接方式1：网关通过以太网线接入交换机（或集线器HUB），PC接入交换机，与Lan1连接完成后，请注意网口黄灯是否亮，如果不亮请检查链路和接口紧密连接 3.3、PC端网络设置（配置IP地址，网关，DNS）点击Windows的“开始” à “控制面板”，点击“网络连接”，如图：
04

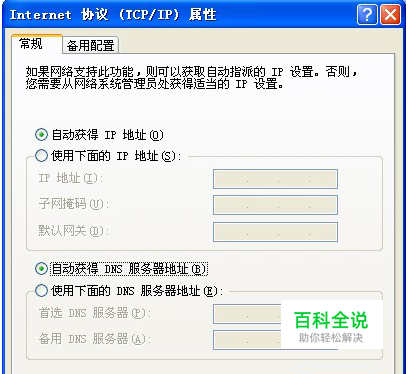

方式1：采用自动获取IP 右键点击“本地连接”，选择“属性”，选择“Internet 协议 (TCP/IP)”，点击“属性”，将弹出如下配置窗口，选择“自动获取IP地址”，修改完成后，点击“确定”。这样由无线网关给客户PC机自动分配IP地址。此时如果DNS也是采用自动分配方式，也可以选择“自动获得DNS服务器地址”，这样也把DNS的配置也做好了，到《3.5、配置DNS》时，可以直接跳过了,无需再配置DNS。
05

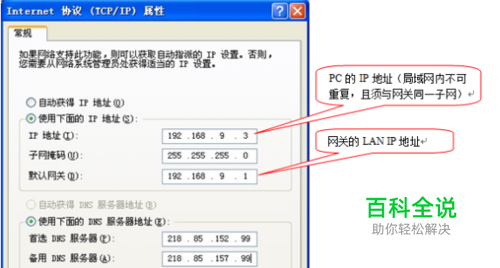

方式2：采用静态IP 右键点击Windows操作系统“控制面板”->点击“网络连接”->“本地连接”，右键点击，选择“属性”，选择“Internet 协议 (TCP/IP)”，点击“属性”，将弹出如下配置窗口，按下面示例修改PC端IP地址（说明：客户可以根据实际情况配置自己的IP地址，但必须保证PC端的IP地址与无线网关的IP地址在同一网段（配置网关IP地址的方法见《4.1.3LAN配置》），同时把无线网关的LAN IP地址填入PC端的TCP/IP属性“默认网关”中，作为PC的默认网关），修改完成后，点击“确定” 本示例参数设置为：无线网关LAN1口IP地址：192.168.9.1（出厂默认值） PC端参数设置为： IP地址：192.168.9.X（X为1-254的任意值，但不能和同网段的其他PC机的IP地址冲突，本例的X值为3）子网掩码：255.255.255.0（根据IP地址不同，设置不同子网掩码）默认网关：192.168.9.1（即无线网关LAN1口IP地址：192.168.9.1） DNS的获取和修改方法参见附录6。
06

1.4、配置WAN信息打开“IE”,在地址栏输入192.168.9.1（网关出厂的LAN口默认IP地址）。如图：
07

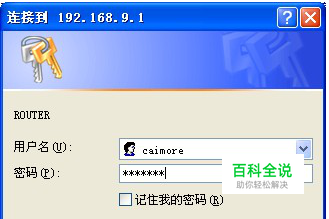

输入用户名及密码（默认用户名：,密码：）。如图：
08

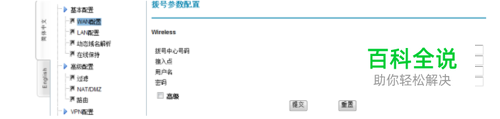

选择WAN配置,根据运营商提供的信息配置并提交，（如图3-4-3是EVDO/CDMA登网的信息）。如果使用APN/VPDN方式时，根据运营商提供的拨号中心号码、接入点帐号、用户名、密码，把这些参数输入到对于栏就可以了，出厂时已经根据网络进行默认设置（参见附录5），然后点击“提交”保存参数。注意：正常情况下使用我们公司出厂的默认参数就可以,不用修改，只有使用APN/VPDN专网才需要修改这项配置。
09

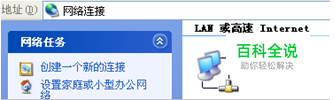

1.5、配置DNS 如果《3.3、PC端网络设置》的“方式1：采用自动获取IP”中已经同时选择了“自动获取DNS服务器地址”并保存好，则可以跳过这步骤。完成《3.4配置WAN信息》后，给无线网关重新上电，然后等待网关的“Online”指示灯变亮，变亮后，可以开始进行配置PC端的DNS。 DNS的配置方法有两种：方式1：采用自动获取DNS 点击“开始” à “控制面板”，点击“网络连接”，如图：
10

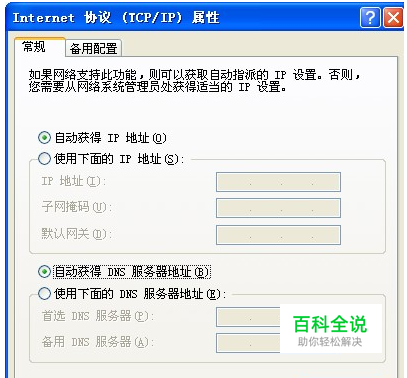

右键点击“本地连接”，选择“属性”，选择“Internet 协议 (TCP/IP)”，点击“属性”，将弹出如下配置窗口，选择“自动获取DNS服务器地址”，修改完成后，点击“确定”。这样由无线网关会给PC机自动分配DNS服务器地址。
11

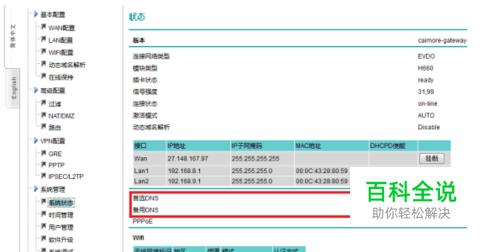

方式2：根据无线网关获取的DNS来设置PC的DNS方法按照《第三章快速配置》方法，配置连接好PC机和无线网关，然后设置好相互的IP地址，最后通过IE登录进入网关，等网关成功登录网络后，也就是Online灯亮后，可以点击无线网关的“系统状态”栏，查看运营商分配的DNS：
12

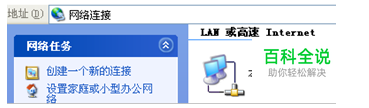

记录下这个运营商分配的DNS，把这个DNS填入到PC机“首先DNS服务器”中去。过程为点击“开始” à “控制面板”，点击“网络连接”，如图：
13

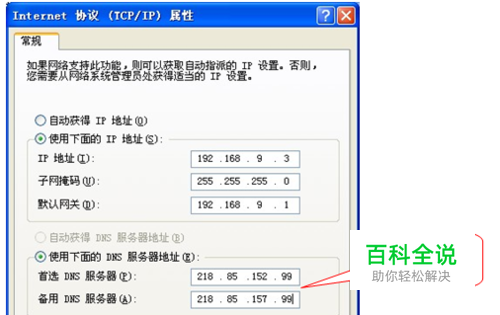

右键点击“本地连接”，选择“属性”，选择“Internet 协议 (TCP/IP)”，点击“属性”，将弹出如下配置窗口，根据网关的系统状态提示的DNS进行修改，修改完成后，点击“确定”如图：
14

1.6、上网测试设备当完成了前面3.1-3.5的五个章节步骤后，我们对无线网关重新上电，然后等待无线网关的“Online”亮起来（如果等待超过1分钟“Online”灯都没有亮，则需要查看前面的各步骤是否正确，配置信息是否正确，如果各项检查都按说明书上写的执行，无线网关“Online”灯还是无法亮，则登录我们公司的网站,联系我司的53FK在线技术支持人员，或者电话转技术。）， “Online”亮起来后，我们就可以用无线网关进行上网或者无线数据传输了。在PC机IE栏中输入网站地址，比如网址,这时恭喜你，已经成功上网了，可以进行无线数据传输了。
