电脑维修:[8]显示器开机一会就黑屏怎么维修

说一下显示器的故障:22寸明基显示器,开机黑屏,指示灯开机过程是绿色,10几秒钟后显示黄色,说明显示器信号板正常,黑屏的原因有两种,其一:高压板故障;其二:显示屏灯管烧毁。

操作方法

  • 01

    显示屏拆下来,怎么拆我就不说了。拔掉灯管线,用灯管测试仪单独测试一下灯管,灯管不亮,由此可以确认本显示器的故障时灯管烧毁导致的黑屏。

  • 02

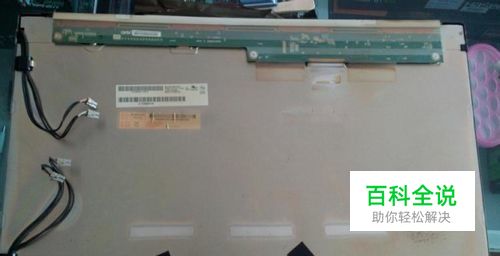

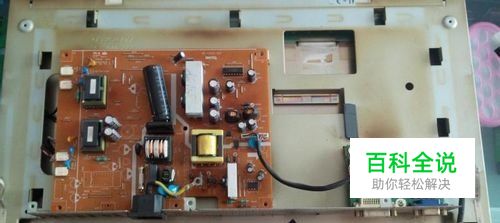

    移除高压板和驱动板,仅剩下显示器屏体。显示器屏体部分包含以下几个方面:从前向后说,由保护膜--玻璃基板(含X.Y驱动电路)--偏光膜--光学定向膜--背光组件(CCFL或LED,也就是标题中的灯管)--屏驱电路(将主板的LVDS或TTL信号处理成合适屏的电信号)--金属边框和少量的紧固螺丝等,另外,从严格意义来说,驱动背光模组的电路(也就是高压板部分)也是属于LCD液晶屏的构成部分。

  • 03

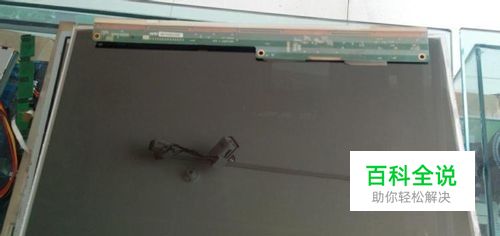

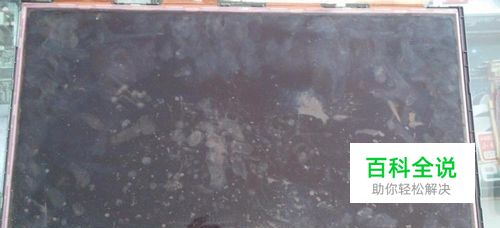

    这个就是显示器的X.Y驱动基板,上面有点脏,一会擦干净,这个基板很脆弱,一定要小心,所谓的显示器碎,就是这个基板碎了。

  • 04

    这个是擦干净后的基板,放在桌子上可以的当镜子用了,中间是照出店里天花板上的监控摄像头。

  • 05

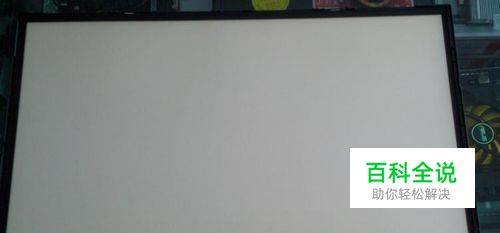

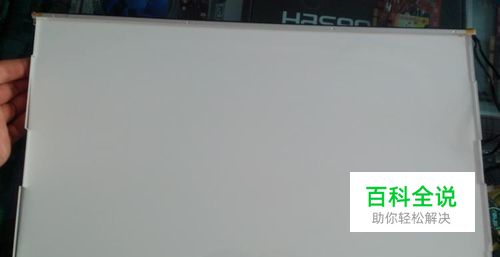

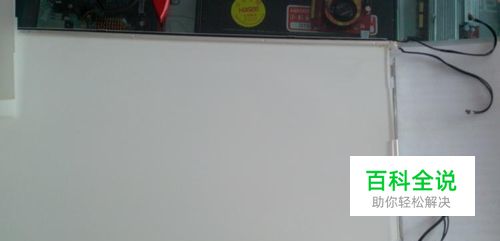

    移除基板后,剩下的部分,看到的白色的,就是偏光膜,下面还有光学定向膜,反光膜等组件,一般是3-4张的所料胶片状的东西。

  • 06

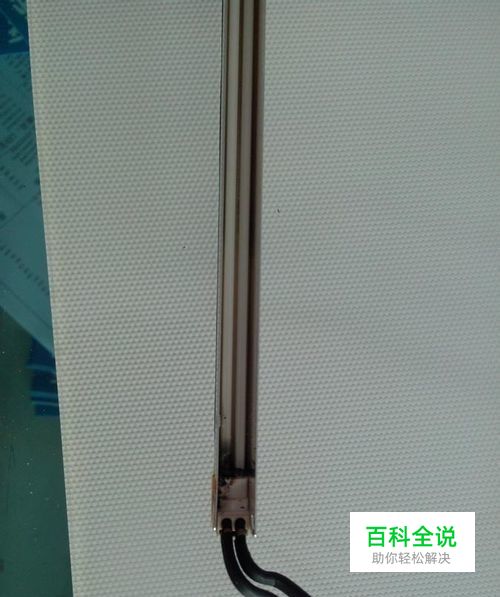

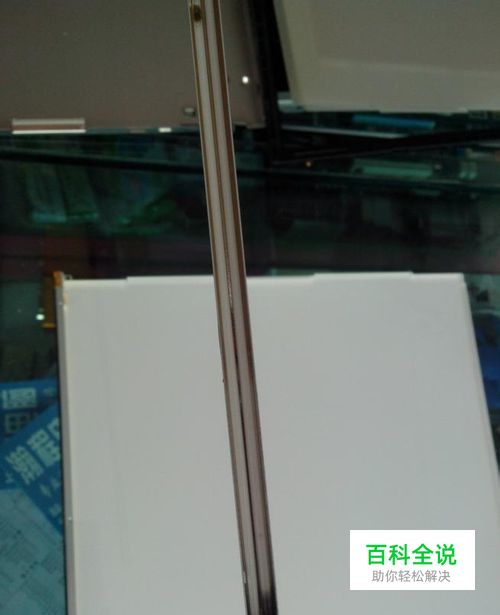

    各部分移除后,最后剩下的就是发光部分了。轻轻抽出两侧的灯管支架,可以看到明显的已经烧焦了的灯管。

  • 07

    灯管已经黑乎乎的,都断裂了。

  • 08

    灯管另一头还好点,只是严重发黑。

  • 09

    另一侧的貌似更严重,胶皮套都烧焦了

  • 10

    拆除坏的灯管,揭掉灯管线,准备相同尺寸的灯管和胶皮套。

  • 11

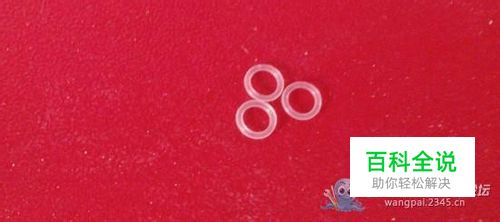

    灯管在焊接之前,一定要套上保护胶垫,防止灯管和灯管架碰撞,造成断裂。

  • 12

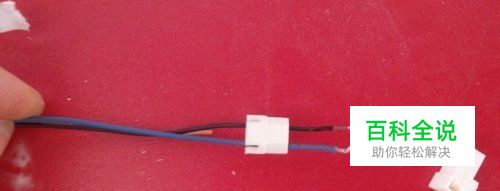

    灯管线穿进胶皮套,焊接灯管。

  • 13

    焊接完毕,把灯管套进去。

  • 14

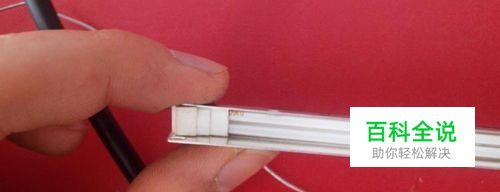

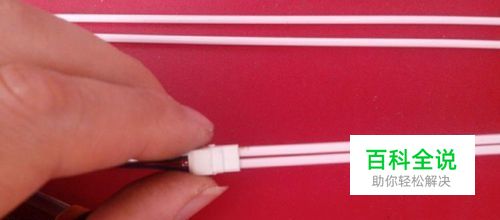

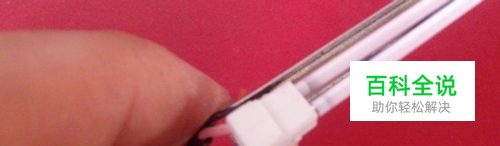

    焊接好的灯管,轻轻装入灯管架内。

  • 15

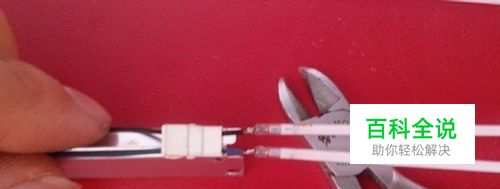

    另一端也套上胶皮套,灯管焊点要穿透胶皮套漏出来,方便焊接。

  • 16

    焊接完毕,胶皮套轻轻挪出来,盖住焊点。

  • 17

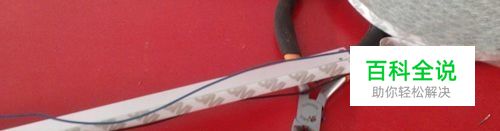

    灯管架背面贴上双面胶,用来固定灯管导线。原来有双面胶,如果还能用就不用贴了。我用的是3M的双面胶,粘度大。

  • 18

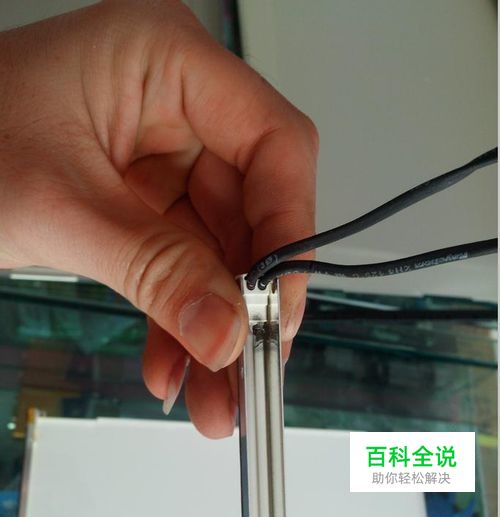

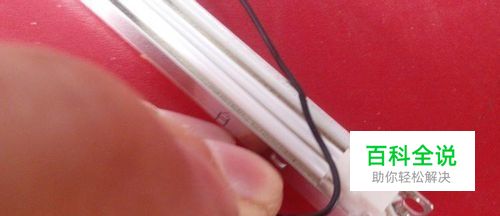

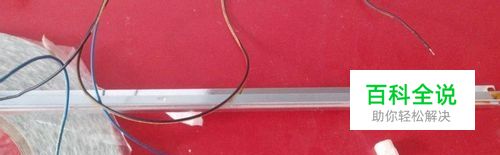

    通过双面胶把灯管线嵌入灯管架两边的槽内。

  • 19

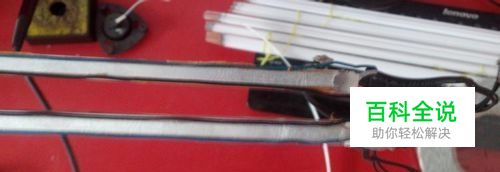

    焊接完毕的两组灯管。

  • 20

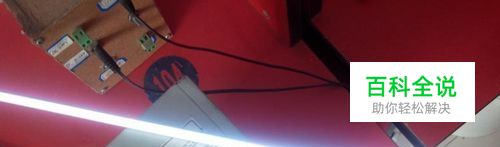

    安装之前一定要测试一下灯管是否正常。显摆一下:上面的棕色的盒子是一个音箱是,自己做得哦。原理以后有机会上传。

  • 21

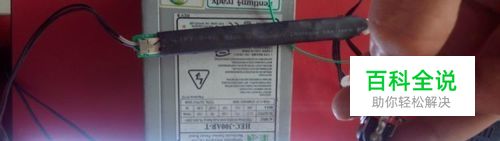

    使用的灯管测试仪还是之前自己用笔记本高压条改装的。

  • 22

    测试完毕灯管无故障,安装。一定要小心,被弄断灯管,否则前功尽弃呀……

  • 23

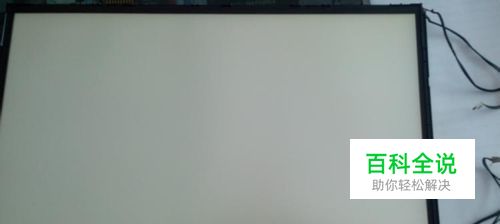

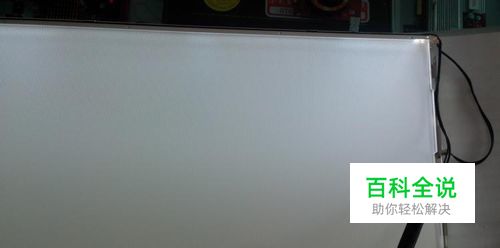

    安装好灯管支架还要再次点亮,确认灯管是否正常。

  • 24

    装好保护框,显示器基本成型。待全部安装完毕,测试显示器过程中出了点问题。显示器点亮不到10S中,高压板后面冒烟了,伴随着一股烧焦的难闻气味,显示器也黑屏了。赶紧断电,寻找问题。看来显示器灯管烧毁还是有其他原因导致的。拆除高压板,再次测试刚刚换上的灯管,一切正常。幸好灯管没有烧毁,否则真是前功尽弃呀……

  • 25

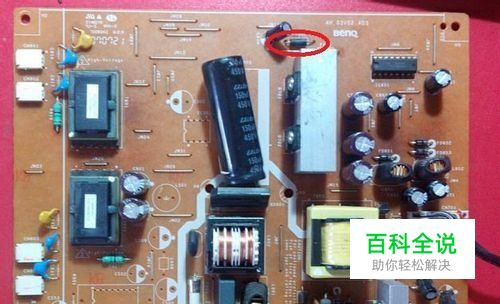

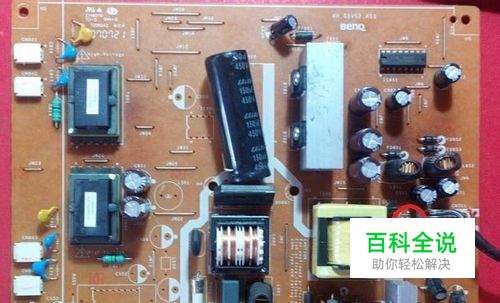

    这是拆下的高压板正面。注意红圈标示的位置,也就是刚刚看到冒烟的位置。电路板上标志的这是一个保险丝。

  • 26

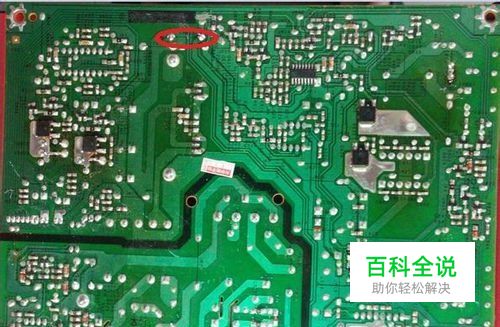

    这是拆下的高压板背面,红圈标示的位置是那个冒烟的保险丝的焊点。万用表量一下保险丝的电阻无穷大。应该是保险丝烧掉了。

  • 27

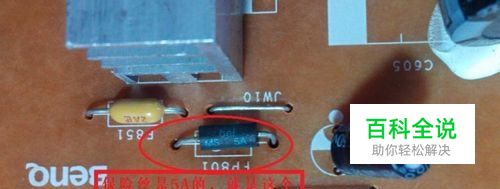

    保险丝的参数是5A,选过电学的都知道,电流5A是一个什么概念,5A的额定电流,居然都能烧毁,肯定是有原因。通电测试一下,看看具体的电压参数。

  • 28

    高压板通电,通电后,一定要小心,既然称为高压板,内部肯定有高压,一定要小心,没有电路基础的,不建议维修高压板。否则会有人身危险哦……此处讲解一下高压板的组成,插入一段课外知识:上图的包压板用黑线分成三部分。其中B部分与220V电源直接相连,B部分主要是用来降压,B部分中的电压在220V左右,属于交流电压。C部分主要作用是把B转换的低压进行整流和变换,C部分的电压在25V以内,交直流都有,最终输出部分肯定是直流。A部分是直流升压,用来驱动显示屏灯管。部分高压板中,A部分和C部分不是很明显,甚至A和C就是一个整体。A部分线包位置的电压是高压,甚至上千伏。再说一下,如何区分高压板的交直流部分,也就是B和C的区分。一般可以通过光电隔离管来区别。所有的液晶屏高压板都有一个光电管,用来隔离信号。单光电管一般都是4个引脚,有黑白两种颜色。见下图中标注的光电管。99%的高压板都可以通过光电管进行区分交直流电路。

  • 29

    红圈标示的就是光电管啦。大部分高压板本身也会通过信号隔离区分交直流,途中的白色丝印层就是区分标志。甚至部分电路板的布线,线路板隔离孔等都可以区分。以上是题外话,开始接着说电路故障:

  • 30

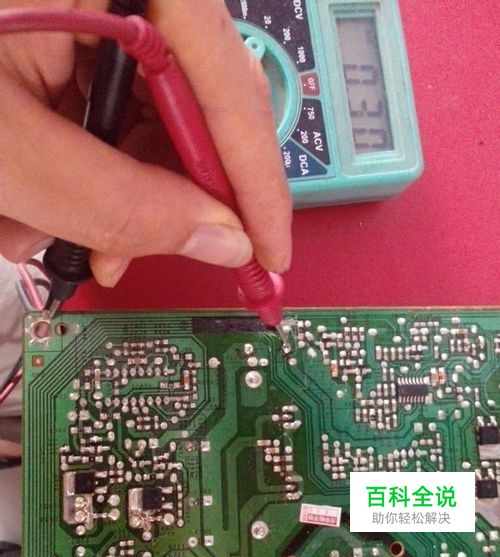

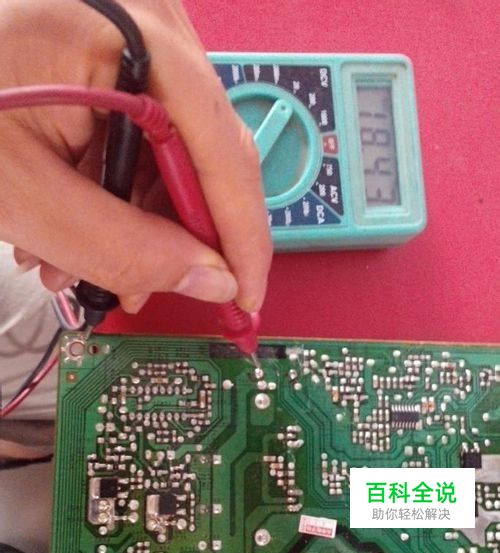

    高压板通电后,万用表量出保险丝输入端电压18.43V,电压范围应该是正常的。

  • 31

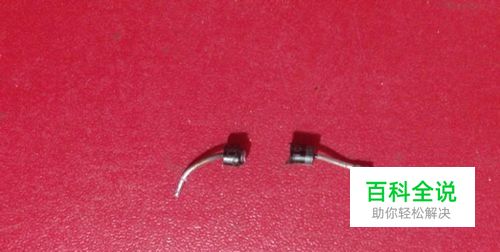

    再量一下输出端,电压是0.30V,也就是没有电压,为了确认保险丝是因为老化,寿命到了自然烧毁还是别的原因引起的,拆除保险丝,换一个整流二极管试试,二极管型号是1N4007,最常规的整流管,换上后,通电,二极管立马烧掉了,竟然烧成两半。

  • 32

    如此牺牲了一个二极管,可以说明,保险丝并不是因为寿命到了而烧毁,可见此处电流不是一般的大。开始排除故障吧,保险丝后面的电流路无非就是升压模块了,那就先从高压包驱动管开始吧,果然,故障就在这里,见下图:

  • 33

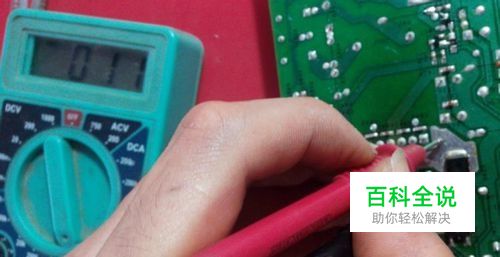

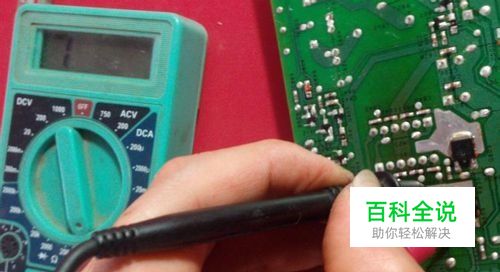

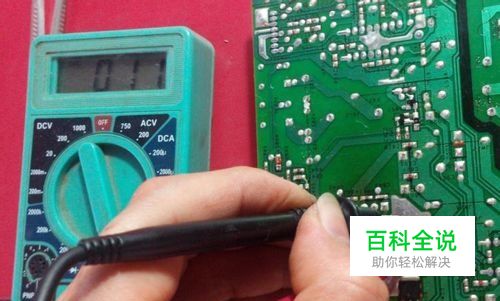

    断开220V电源,如图,万用表蜂鸣器档位量其中一个场效应管的栅极和漏极电阻,显示11Ω,场效应管中的栅极相当于晶体管的基极,源极对应于晶体管的发射极,漏极对应于晶体管的集电极。

  • 34

    红黑表笔对换,再次量还是11Ω。此处应该是有故障的,对比一下另一个场效应管,红黑表笔对换分别量另一个,电阻分别是无穷大和1204Ω。见下图:

  • 35

    果断找一个相同型号的场效应管换上,保险丝也换上,上电测试,一切正常,故障排除。

  • 36

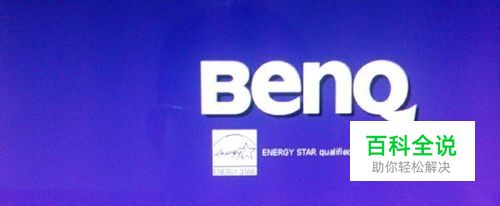

    久违的明基标志赫然显示出来,心中高兴呀……
