AutoCAD中坐标的几种表示方法

在AutoCAD2008中,点的坐标可以使用绝对直角坐标、绝对极坐标、相对直角坐标和相对极坐标4种方法表示。今天,小编为大家介绍其具体的使用方法。

操作方法

  • 01

    一、绝对直角坐标 绝对指教坐标是指从(0,0)或(0,0,0)出发的位移。要使用绝对直角坐标时,可以通过命令行直接输入点的坐标值,其单位可以使用分数、小数或科学计数等形式表示,坐标之间用逗号隔开。

  • 02

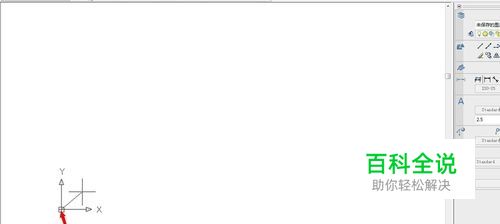

    (1):例如单击工具栏中的“直线”按钮; 命令:-line指定第一点:0,0(输入0点的直角坐标,并回车)

  • 03

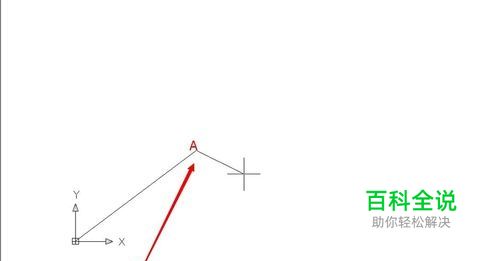

    (2):指定下一点或[放弃(U)]:40,30(输入A点的直角坐标值,并回车)

  • 04

    二、绝对极坐标 绝对极坐标是指从(0,0)或(0,0,0)出发的位移,但给定的是距离和角度,其中距离和角度用“<”分开,而且规定X轴正方向为0,Y轴正方向为90.

  • 05

    (1):单击工具栏中的“直线”按钮 命令:-line指定第一点:0<0(输入0点的极坐标值,并回车)

  • 06

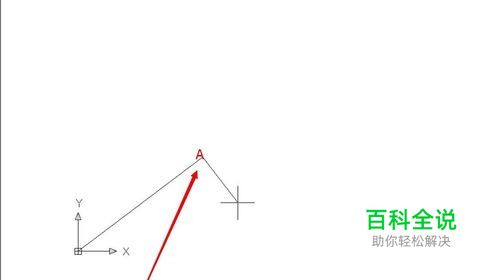

    (2):指定下一点或[放弃(U)]:50<37(输入A点的极坐标值,并回车)

  • 07

    三、相对直角坐标和相对极坐标 相对坐标是指相对于某点的X轴和Y轴的位移,或者距离和角度。它的表示方法是在绝对坐标表达式前面加上“@”符号。其中,相对极坐标中的角度是新点和上一点的连线与X轴的夹角。

  • 08

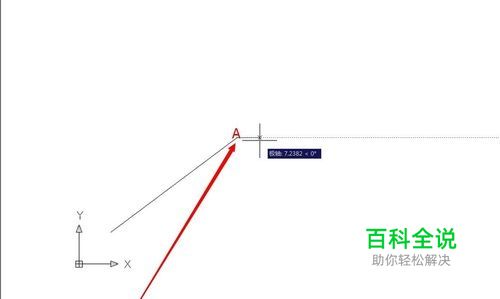

    (1):单击工具栏中的“直线”按钮 命令行:-line指定第一点:10,10 指定下一点或[放弃(U)]:@40,30(输入A点相对于第一点的相对直角坐标值,并回车)

  • 09

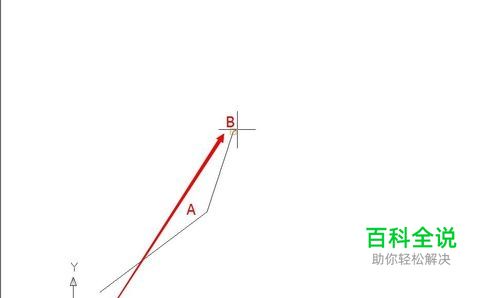

    (2):指定下一点或[放弃(U)]:@31.62<72(输入B点相对于A点的相对极坐标值,并回车)
