如何在CATIA中使用凸台命令对曲线进行拉伸
本教会大家如何在CATIA中使用凸台命令对未封闭的线段和曲线进行拉伸操作。
操作方法
- 01

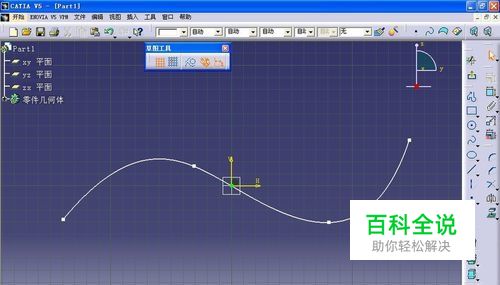

首先，我们打开CATIA，进入零件设计模块，并以yz平面为草图支持面，进入草图界面，绘制一条任意的样条线；
- 02
退出草图界面，选择刚创建的草图，单击凸台命令，弹出特征定义错误对话框，这里我们单击是<yes>；
- 03

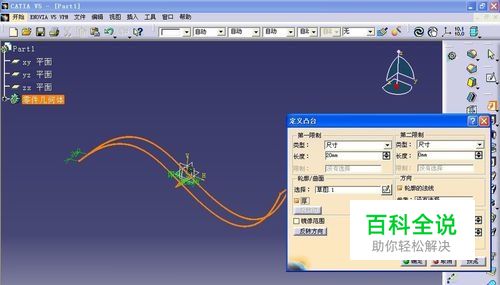

弹出凸台命令对话框，在对话框下方，勾选"厚"，对话框自动拓展开；
- 04

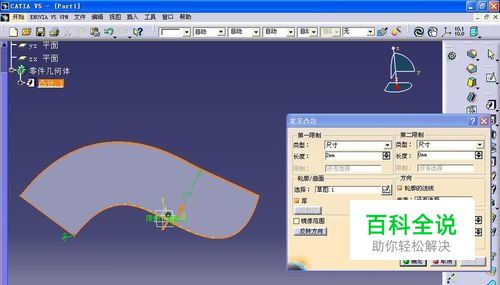

我们调整参数，在薄凸台栏中我们将厚度 1设置为100，将第一限制长度设置为2，单击预览查看视图；
- 05

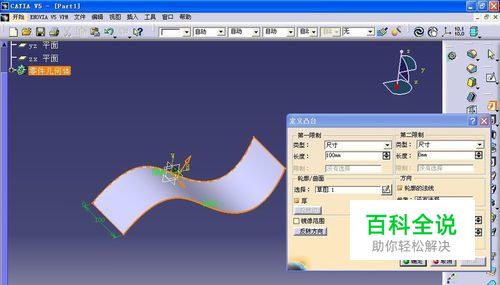

我们继续调整参数，将薄凸台栏中厚度 1设置为1，将第一限制长度设置为100，单击预览查看视图，我们会发现通过定义凸台命令中的"厚"，参数可以对任意样条线进行不同方向的拉伸，生成我们想要的实体。
