台式机电源、重启、电源灯、硬盘灯跳线连接方法
自己DIY台式计算机的朋友越来越多,DIY台式计算机比较难以安装的是主机上
电源开关、重启复位、电源灯、硬盘灯的跳线,也就是我们平时所说的9Pin跳线。为使朋友们掌握这9Pin跳线的连接方法,本人经过了一番琢磨后,撰写了下面的文章,供朋友们参考和使用,不到之处,还请批评指正。
操作方法
- 01

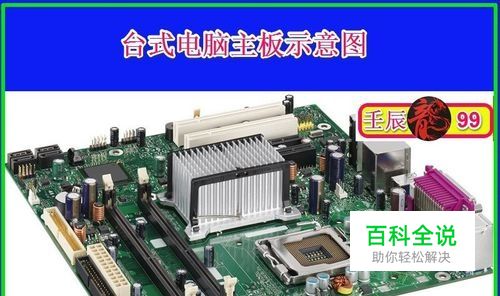

DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线(9Pin)连接方法 DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线(9Pin)的连接主要与计算机的主板和机箱有关。 第一步:我们来认知一下这些硬件。 计算机主板:
- 02

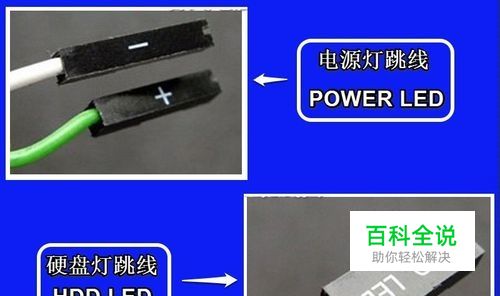

电源灯跳线和硬盘灯跳线:
- 03

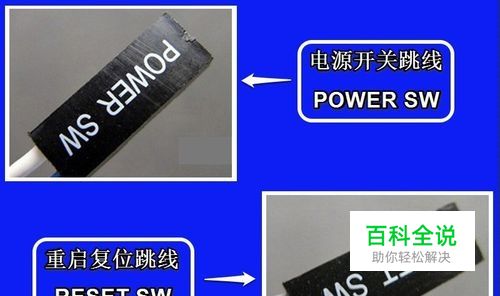

电源开关跳线和重启复位跳线:
- 04

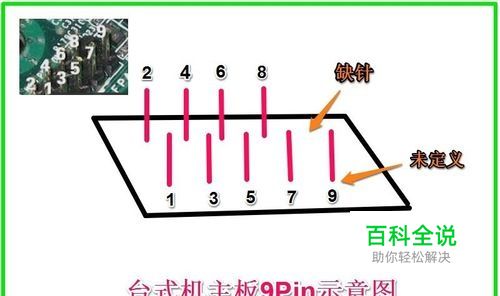

主板上电源开关、重启复位、电源灯、硬盘灯跳线(9Pin)安装的位置:
- 05
第二步:电源开关、重启复位、电源灯、硬盘灯跳线(9Pin)安装的方法。 安装技巧: 缺针左边插电源(电源开关跳线:POWES SW)(第8Pin右边是空的,称缺针); 电源对面插复位(重启复位跳线:RESET SW); 电源左边插电源灯(电源灯跳线:POWER LED) 负极靠近电源线(正在左负在右); 复位左边插硬盘灯(硬盘灯跳线:HDD LED) 负极靠近复位线(正在左负在右)。
- 06

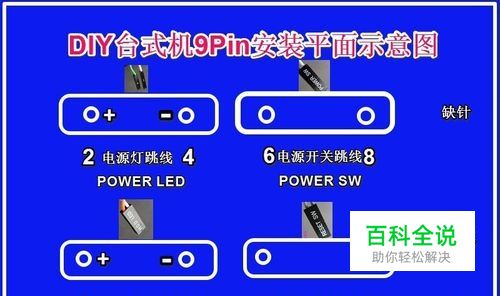

安装电源开关、重启复位、电源灯、硬盘灯跳线示意图:
- 07
关于DIY台式计算机电源开关、重启复位、电源灯、硬盘灯跳线(9Pin)连接方法,上面的图文描述,更加形象的表达了安装的方法,更有利于初学者掌握,特别是第6步,把电源开关、重启复位、电源灯、硬盘灯的跳线图都放在了安装的位置上。这样的图文表述,对第一次DIY台式计算机的朋友,也就一目了然。
