什么是层绞式光缆

操作方法

• 01

  层绞式光缆:

• 02

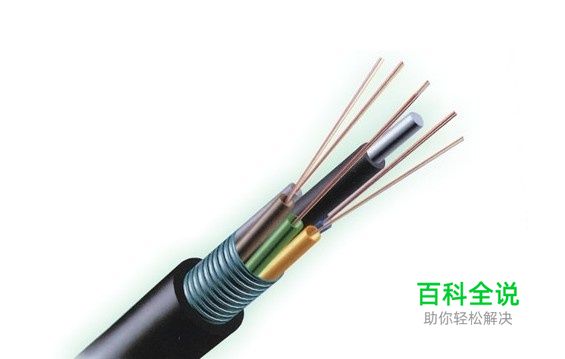

  层绞式光缆是由多根容纳光纤的松套管绕中心的加强件绞合成圆整的缆芯。金属或非金属加强件位于光缆的中心,容纳光纤的松套管围绕加强件排列。



• 03

  层绞式光缆的主要特点如下:

• 04

  ·松套管材料本身具有耐水解特性和较高的强度,管内充以特种油膏,对光纤进行关键】生保护。 ·加强件处于缆芯中央位置,松套管以适当绞合节距围绕加强件层绞,通过控制光纤余长和调整绞合节距,可使光缆具有很好的抗拉性能和温度特性。 ·松套管和加强件间用缆膏填充绞合在一起,保证了松套管和加强件间的防水性能。 ·光缆的径向和纵向防水由多种措施保证。 层绞光缆用外径为250Iun的紫外光固化一次涂覆光纤直接紧套一层材料制成900¨rn紧套光纤。以紧套光纤为单元,在单根或多根紧套光纤四周布放适当的抗张力材料,挤制一层阻燃护套料,即可制成单芯或多芯层绞光缆。 层绞光缆的主要特点如下 ·采用专用装置调节紧套松紧程度,获得最佳光纤剥离性和光学性能。 ·抗张力材料采用高模量的芳纶丝,精确控制芳纶丝的放线张力,使光缆具有优良的抗拉机械性能。 ·外护套采用阻燃材料,可以满足不同等级的防火要求。 层绞式光缆的缺点是光缆结构、工艺设备较复杂,生产工艺环节繁琐,材料消耗多。
