如何使用CAD画平面图门窗

CAD是利用计算机及其图形设备帮助设计人员进行设计工作,会需要画很多东西,门窗只是其中一个构建,那么门窗应该如何画呢?

操作方法

  • 01

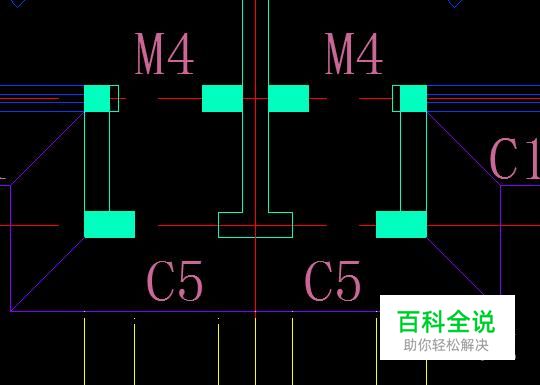

    门窗画在墙壁中间的空余位置,下图为门窗未安装图,接下来我来详细的讲述如何画门窗

  • 02

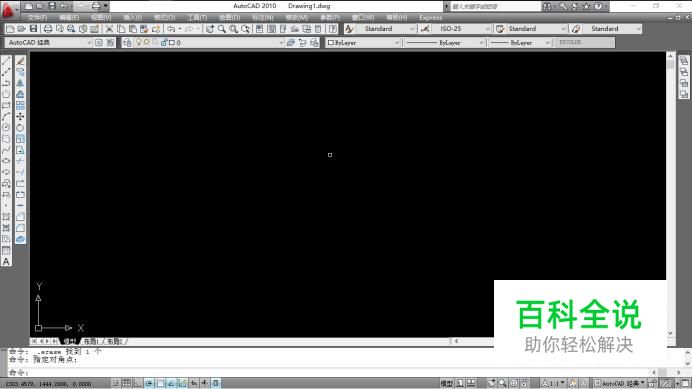

    先建图层,名字改为门窗,颜色自选,我用的是蓝色,下图以蓝色为准,然后选中门窗图层。

  • 03

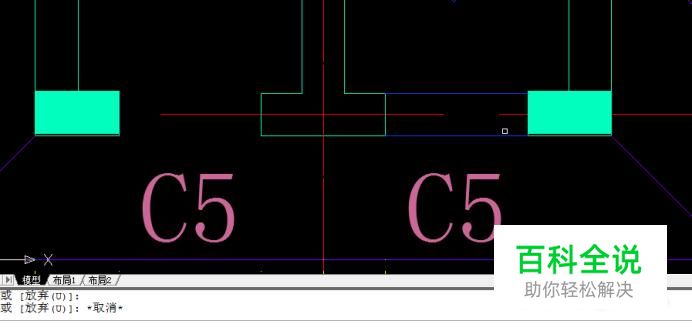

    接下来 我们先画门,看好你的门是多宽的,如下图,门宽为八百,选中直线,先画一条八百的线连接墙壁两端。

  • 04

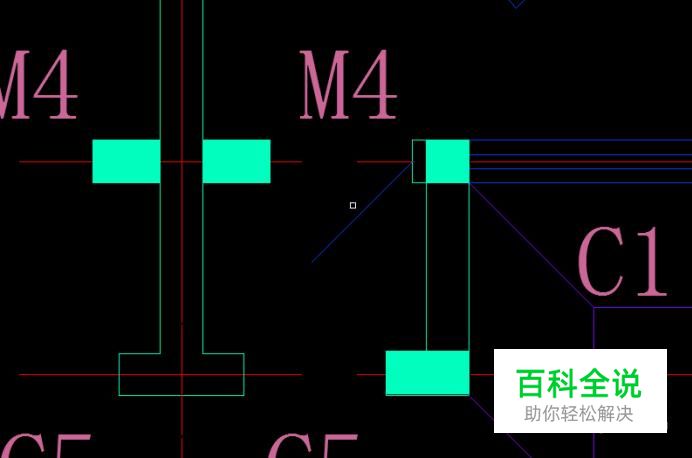

    然后选中旋转,点击刚画的那条线,以线的右端为基地旋转45°,如下图所示

  • 05

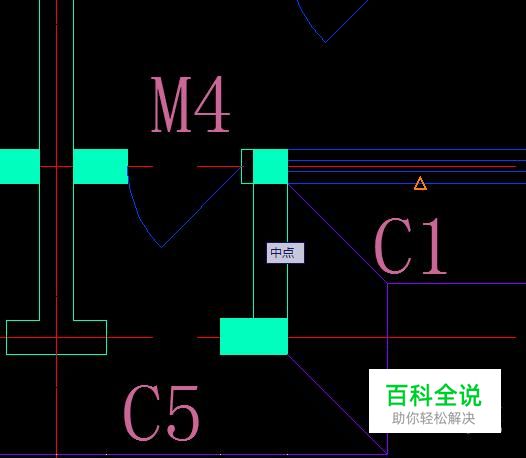

    下面是门的最后一步,点击绘图,选择圆弧,选中起点圆心端点,以左侧线段为起点,右侧线段为圆心,旋转45°向下端头为端点进行画弧,门的位置画好。

  • 06

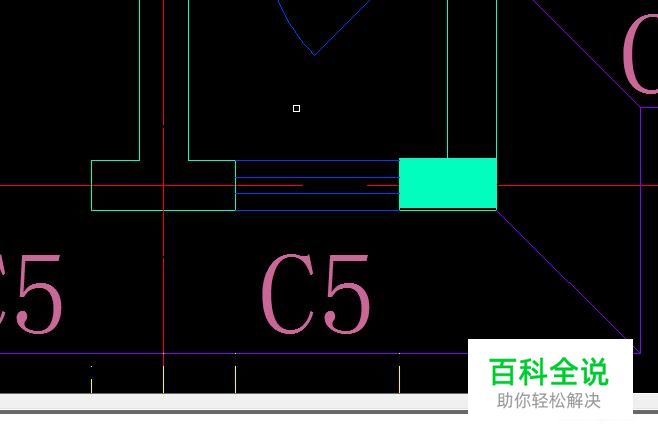

    接下来画窗户,把最上端与最下端用画线连接起来,然后选中其中一条线,选择偏移,偏移距离为80,结果如下图所示。
