如何使用solidworks“拉伸凸台/基体”指令

操作方法

  • 01

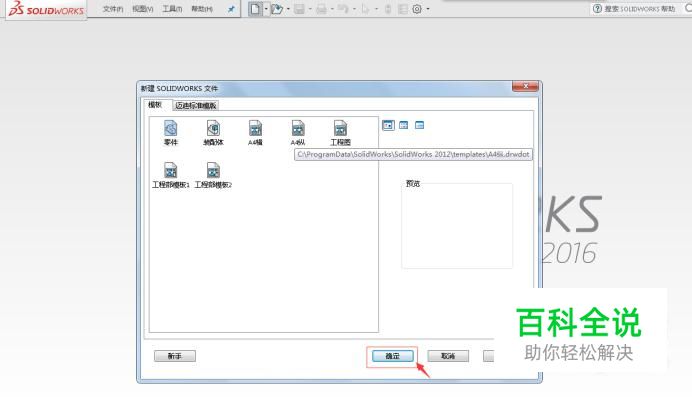

    首先打开solidworks,新建一个零件图文件,在该文件中绘制草图

  • 02

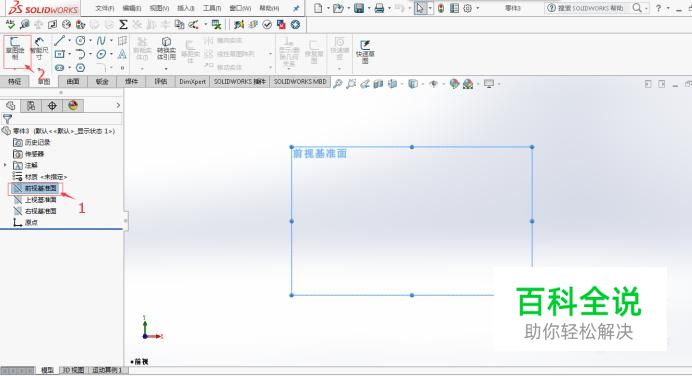

    如图所示,选择你所需要的基准面,点击草图绘制,然后绘制二维图形

  • 03

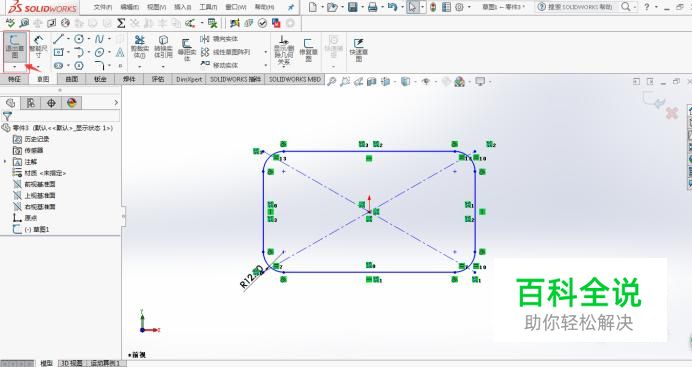

    在这里,我简单绘制一个倒完角的矩形,然后点击“退出草图”

  • 04

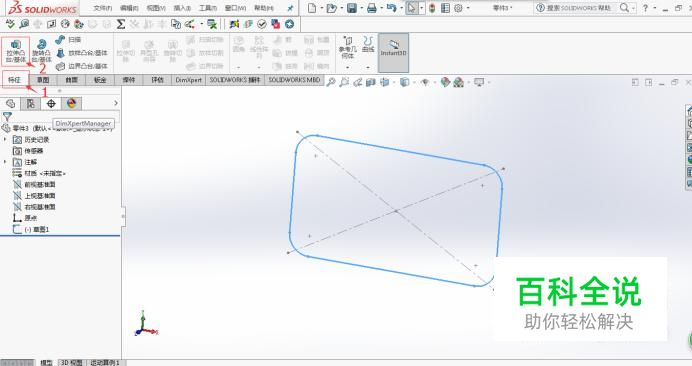

    如图所示,当“退出草图”后,点击“特征”--“拉伸凸台/基体”

  • 05

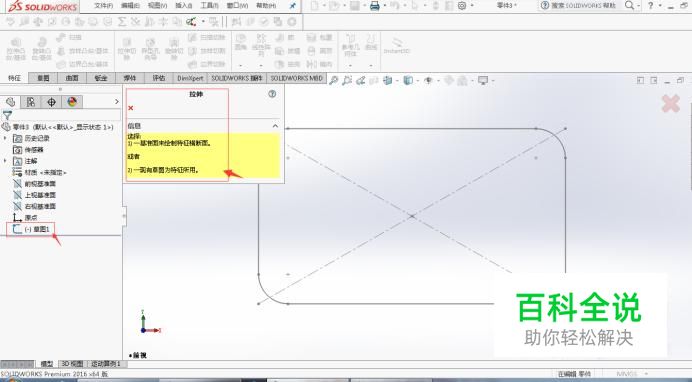

    根据拉伸给出的提示,我们点击需要拉伸的草图

  • 06

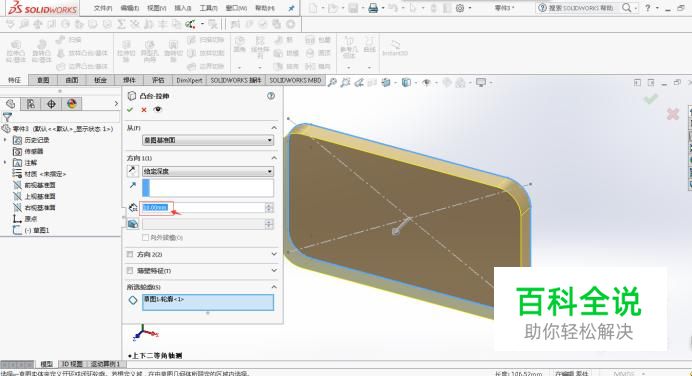

    接下来,会出现如图所示的画面,你可以在红框标示的位置进行尺寸更改,达到你想要的效果,更改完毕后,点击“√”

  • 07

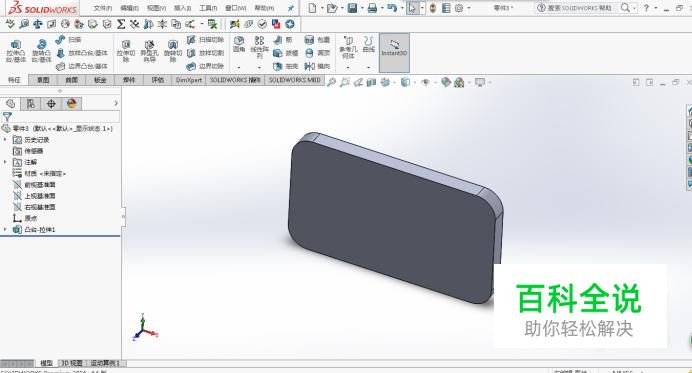

    下面展示的就是"拉伸凸台/基体“完后的三维图。
