cad外部参照怎么分解

CAD外部参照,顾名思义,这个CAD里的参照是外部的,区别于参照块。外部参照是一个dwg格式的文件,附着或者覆盖到另一个dwg格式的文件里做为参照。既然是外部的一个文件,那么就只能在外部的那个文件进行操作。下图两个文件,底图为外部参照文件。实际上任何一个dwg文件都可以做为外部参照文件。

操作方法

  • 01

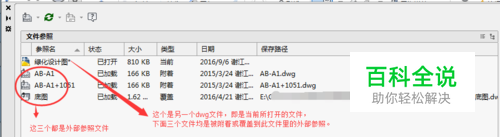

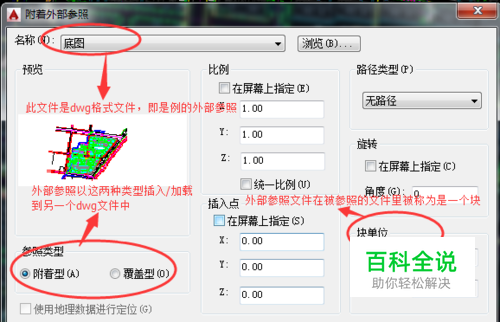

    下面简单介绍下CAD文件及其参照文件的关系,见图... ”底图“即为外部参照文件,这个文件在参照时有路径3种路径类型,在此不做介绍。因有路径的类型,因此文件与外部参照文件就像人与其影子,是需要如影随形的,若两种文件分开了(电脑中的一个文件夹路径下),即不在同一个文件夹路径了,那么外部参照就会出现不显示,需要手动选择路径重新加载,或者将外部参照文件拆离后重新加载等情况。另外图中有个块的单位选项,进行参照时,一定要注意文件和外部参照文件的绘图比例,参照时的 块单位也需要与文件图纸的绘图比例一致,否则将导致外部参照文件的尺寸在文件里不能对应。

  • 02

    依据以上叙述,外部参照是一个文件形式,因此无法在当前文件(绿化设计图)里进行分解。只能在外部参照文件里进行编辑,此案例在“底图”“AB-A1”“AB-A1+1051”这样的原文件里进行编辑。见下图...
