计算机主板的组成详解

操作方法

01

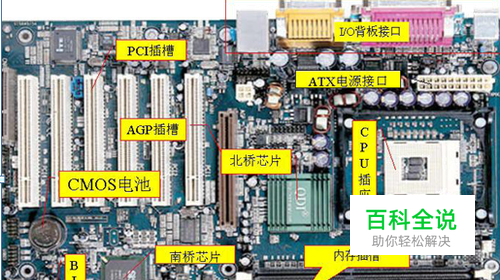

计算机主板，又叫主机板，它安装在机箱内，是计算机最基本的也是最重要的部件之一。主板一般为矩形电路板，上面安装了组成计算机的主要电路系统，一般有BIOS芯片、I/O背板接口、键盘和面板控制开关接口、内存插槽、CMOS电池、南北桥芯片、PCI插槽等。
02

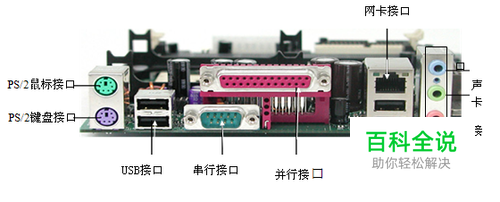

外设接口包括键盘和鼠标接口、USB接口、串行接口和并行接口等。
03

机箱面板引出线接口要注意的是，电源灯、硬盘灯的插头均有正负之分，需要把表示正极的深色线插到带“＋”标志的插针中。
04

跳线是主板中不可缺少的，到现在为止已经发展了三代，分别是键帽式跳线，DIP式跳线和软跳线。
05

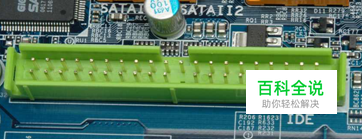

IDE设备接口一般位于主板的底部，有40针。两个IDE口并在一起，有时一个呈绿色，表示它为IDE1。因为系统首先检测IDE1，所以IDE1应该接系统引导硬盘。现在的主板上IDE和串行ATA接口并存，既支持ATA133，又支持串行ATA(即SATA)。串行ATA是在并行传输速率无法进一步提高的情况下出现的一种新的、具有更高传输速率的技术。下图依次为IDE设备接口和SATA接口。
06

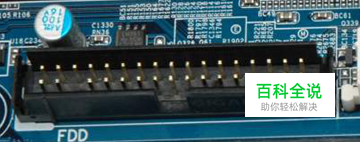

软盘驱动器接口用来连接软驱，多位于IDE接口旁边，每个主板只有一个软驱插座，通常标注着“FLOPPY”或“FDD”或“FDC”，它比IDE插槽短。但是现在的电脑已经把软盘给取消了。
07

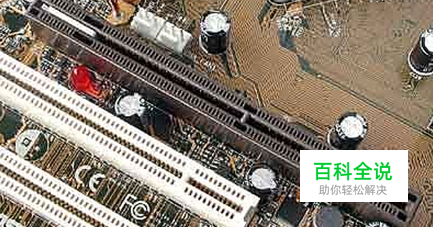

AGP插槽: AGP插槽是专用的显卡插槽。主板上一般只有一个AGP插槽。它可以加速显卡的3D处理能力，让视频处理器与系统内存直接相连，避免经过窄带宽的PCI总线而形成系统瓶颈，同时提高了3D图形的数据传输速度。
08

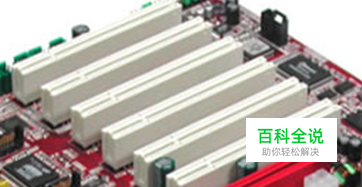

PCI总线是一个先进的高性能局部总线，通常工作频率为66MHz。主板上的PCI插槽一般有3～5个，常见的PCI卡有声卡、网卡、电视卡和内置Modem等。
09

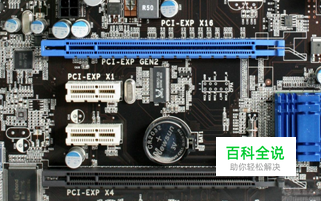

PCI Express总线是PCI扩展总线的新一代升级标准，简称PCI-E。该总线采用点对点技术，能够为每一个设备分配独享通道带宽，不需要在设备之间共享资源，这就充分保障了各设备的宽带资源，从而提高数据传输速率。
10

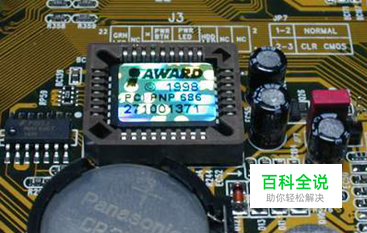

BIOS的全称为Basic Input/Output System，中文意思为基本输入输出系统，它既是硬件又含有软件，是系统中硬件与软件之间交换信息的链接器。在主板BIOS芯片的上面，一般都贴有Award或者是AMI的标识，它是主板上惟一贴有标签的芯片。芯片的内部通常都固化有键盘鼠标、串口并口、软驱和硬盘驱动器等系统启动所必须的基本驱动程序。我们常说的清除CMOS设置，实际上就是撤消BIOS芯片的后备电源(钮扣电池)，让CMOS芯片中保存的数据参数恢复到出厂状态。
