如何调整CAD重叠图形的显示顺序

2024-03-24 12:10:58

图纸是由多个图形和众多文字组成的，难免会碰到图形重叠的情况。图形重叠起来以后，就只会显示一个图形，之前的那个图形有跟没有是一样的了，需要将他显示出来。那么，如何调整CAD重叠图形的显示顺序呢，显示可以设置显示在前面还是显示在后面。下面来看看设置CAD重叠图形的顺序的方法。

操作方法

01

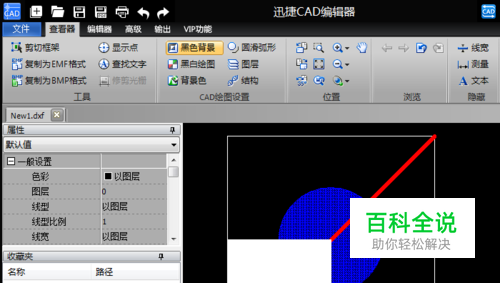

运行CAD编辑器，打开软件之后，需要点击界面当中的“文件”选项，然后点击“打开”选项，打开需要进行编辑的CAD文件。
02

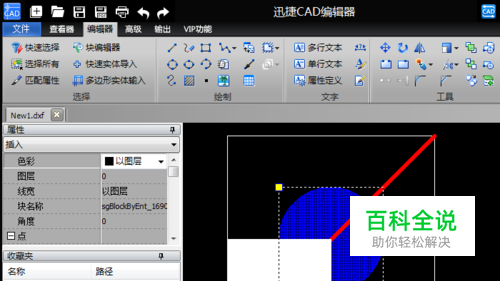

CAD文件打开之后，切换到“编辑器”菜单面板，要调整CAD中重叠图形的显示顺序，那么首先需要选中要调整的图形对象。
03

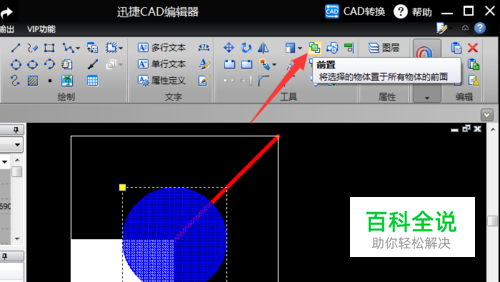

若要将图形对象在最前端显示，选择该对象后，在“编辑器”菜单中点击选择“前置”，选中的对象就会显示在最前面。
04

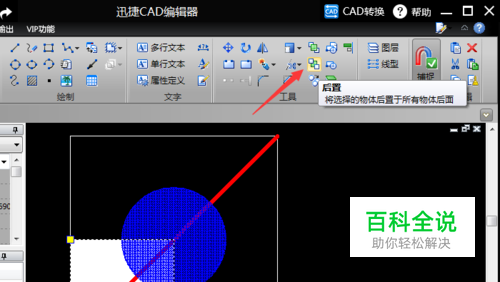

若要将图形对象在最后显示，则选择该对象后，在“编辑器”菜单中点击选择“后置”，选中的对象就会在最后显示，被其他对象覆盖。
05

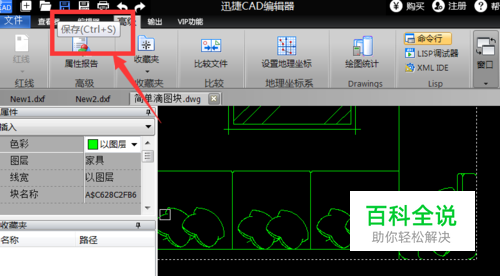

操作完成以后，选择“文件”—“保存”命令，对修改的CAD图进行保存就可以了。
