solidworks螺纹画法
solidworks螺纹的画法
外部装饰螺纹线
- 01

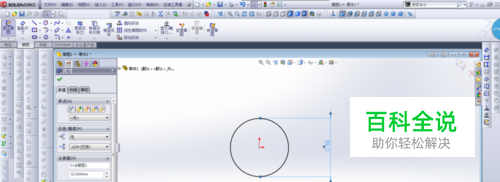

如图，画好要拉伸的圆形轮廓线，所用到的螺杆由圆形轮廓拉伸出来。
- 02

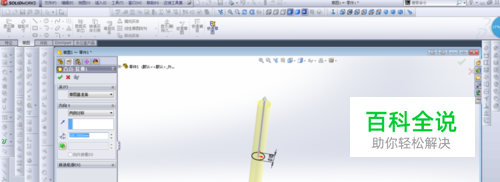

点击拉伸凸台命令按钮，点击后，出现对话框，我们可以看到，在对话框里可以设置拉伸参数等等
- 03
我们选定拉伸轮廓，拉伸长度，设置好之后，我们可以看到预览，点击勾就可以得到这个拉伸体的实体图形了。
- 04

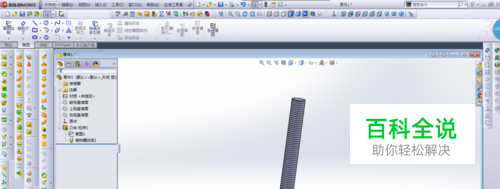

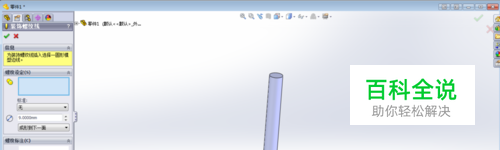

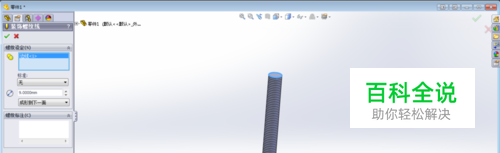

插入装饰轮廓线，点击solidworks菜单栏，“插入”—“注解”—“插入装饰螺纹线”，出现插入螺纹线命令栏，选取顶部圆，设置好螺纹参数即可
真实螺纹
- 01
画出螺纹牙的断面图然后“切除-扫描” 特征。生动一些。
