Mastercam9.1 如何二维制图2D绘图详解(一) 这里我将讲解!一个简单的2D(二维图形)的绘制,主要涉及: 圆 倒圆角 直线 角度线 修剪等功能 ;以及看图的第一步,画什么
操作方法
- 01

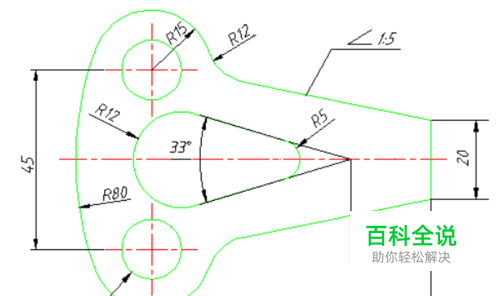

看到一个图首先,我们需要看,这个图像的原点或者说起始点从哪里开始! 仔细看,尺寸的标注,全部是右边到左边的标注滴! 所以第一步,我们先把,右侧那条 垂直线 画出来!
- 02
再看,较容易画的图形,线画上! 快捷键: CAD (点直径画圆) 圆心 (-70,22.5) 由于对称图形,我们可以先画一半,剩下的镜像 复制过去!
- 03

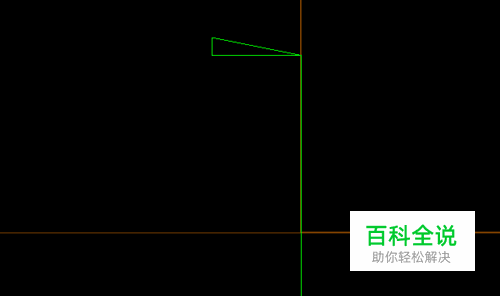

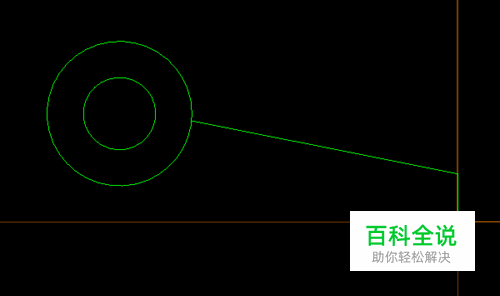

右侧<1:5 线条怎么画呢! 很简单,由于不知道角度,我们直接画辅助线!长度 5 高度 1 快捷键: CLE (二点画线) 连接端点即可 这条短短的线条就是我们要求的<1:5 我们延长他即可 快捷键: MT1 (修剪/延生 单一物体) 点下靠近圆的直线位置在点原即可!
- 04

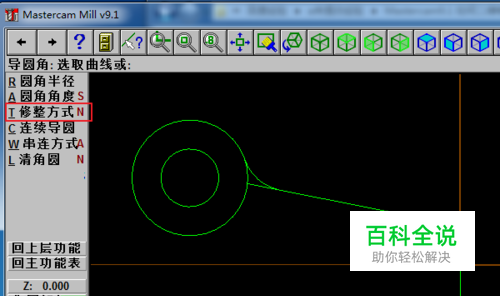

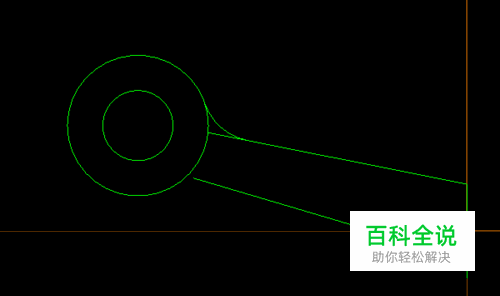

画导员角 快捷键: MF (导圆角) 首先输入R 设定 圆角半径:12 PS 导圆角的修整方式改为N,等用熟练使用后看自己需求!
- 05
图形内部的角度线;首先看 角度的起始点坐标为(0,-20) 角度为33°/2=16.5° 实际绘图角度,应该为:180°-16.5° 快捷键: CLP (极坐标线) 线条长度我这里为:40 (多了修剪少了延长不碍事)
- 06
快捷键:XM (镜射) 鼠标点击需要 镜射的线条, 以X轴为镜射线, 复制镜射 即可!
- 07
这里我们画切圆即可 快捷键:CAT2 (画切圆 切两物体)
- 08

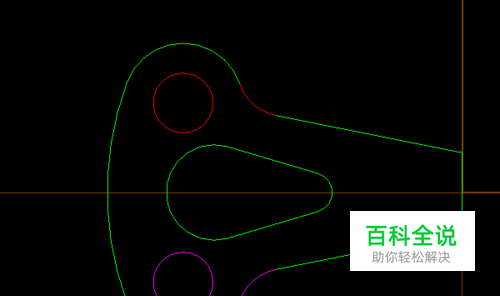

快捷键:MT1 (修剪/延伸 单一物体) 把多余线条修剪掉即可!中间位置可能位置够不到切圆,同样用这个命令可以延伸滴 这样我们就画画这个简单的 2D图形了
