pcb文件怎么打开
先来介绍啥叫pcb，PCB是Printed circuit board这3个单词的首字母，翻译成中文是“印刷电路板”的意思，取其生产工艺如同印刷一样，简要介绍下其生产工艺：将
pcb文件里的电路走线在铜箔上蚀刻后压制而成，蚀刻走线如同印刷走线一样。
电器和电子设备里的主板、内存、显示板、柔性板等都是印刷电路板。接下来小编来介绍用哪些专业软件可以打开pcb文件。
操作方法
- 01

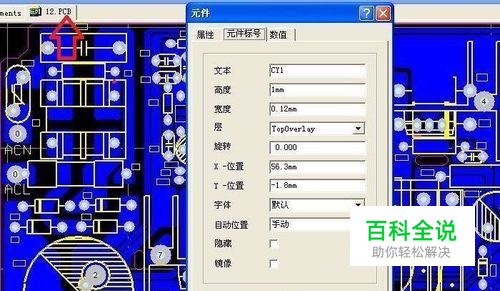

因pcb文件是用专业软件画出来的，所以可以用该类软件来打开，比如广为人知的 Protel软件, 若是电脑上没有安装，可以从网上下载该软件，从而就能打开pcb文件了。
- 02
还可以用 Altium软件来打开，该软件是protel软件的30年来N次进化后的最新版本，在国内中小企业中还是很受欢迎的。
- 03
也可以选择也很好用的 PADS软件来打开，先来介绍下pad的含义，取自印刷电路板里的pad焊盘，用于焊接元器件的pin脚。
- 04
还有国外的 Cadence Allegro,就是非常专业的PCB layout布局布线的软件，在pcb高速板方面，居于霸主地位。以前小编在外企画pcb板时，就是用的Cadence Allegro。
- 05
再来介绍外企会选择的另一款国外软件： Mentor，和Cadence Allegro一样也是顶级专业软件，针对高端电路设计。
- 06
上面介绍的都是制作pcb文件的软件，再来介绍一个只能读pcb文件的软件： Cam软件。 Cam是照相机camera的前3个字母，是用于制作光绘文件的，说白了，就是把pcb设计文件里面的每一层电路走线拍照拍下来，用于后面的蚀刻、钻孔等生产工艺。 总之，只有电脑里有了上诉6种软件中的一种，都不愁打不开pcb文件了。
