autoCAD制图技巧：[27]不能分解的块的分解

在autoCAD中若定义块时允许分解前的勾没勾上，此块就不能分解了，但有时又需要分解来改动图形，那怎么办呢？

操作方法

  • 01

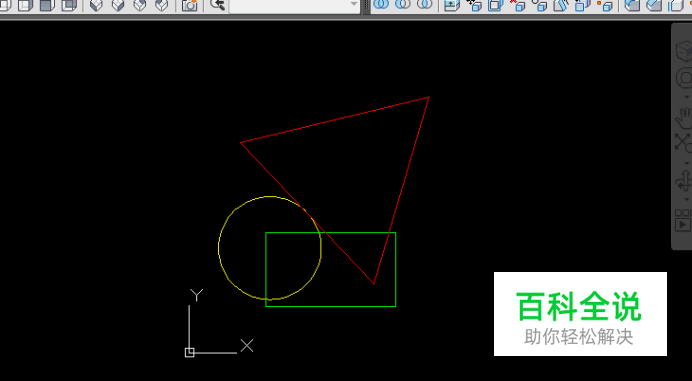

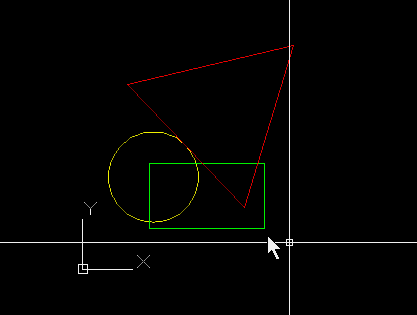

    如下图的图形，我们先定义块，允许分解前的勾不勾上（定义块后，此图形就不能分解了） B——空格——打开块定义窗口

  • 02

    现在选择此块——X（分解）——空格——是分解不了的了

  • 03

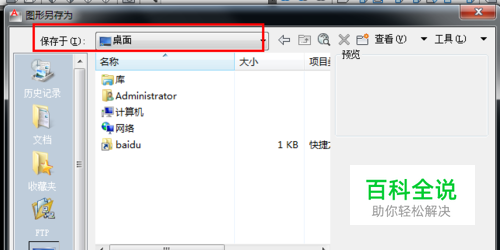

    将此图形另存为DXF格式 Ctrl+Shift+S（另存为）——位置：桌面——文件名：123——文件类型：DXF

  • 04

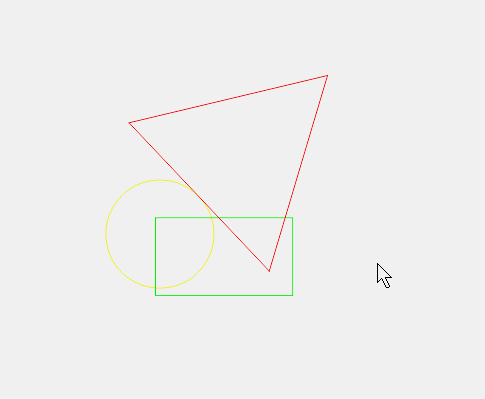

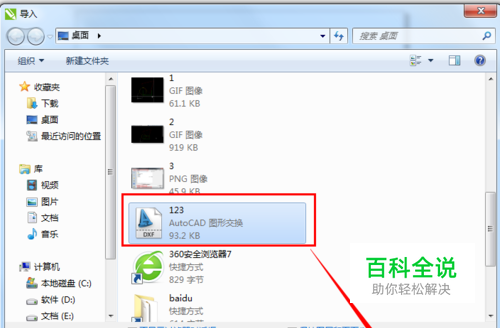

    打开coreldraw——创建新文档——Ctrl+I（导入）——到桌面找到123.dxf——导入

  • 05

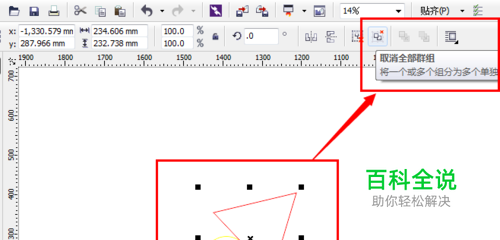

    选中导入的图形——点击取消全部群组——取消之后就可以移动单个图形了

  • 06

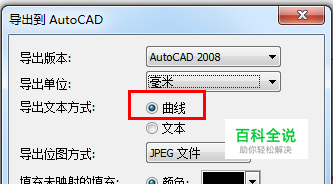

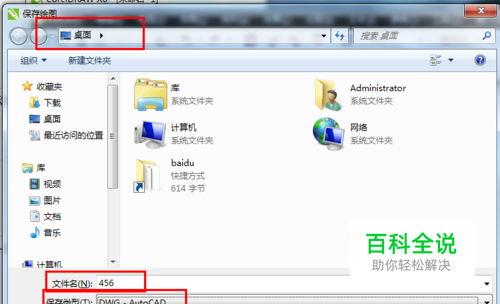

    Ctrl+Shift+S（另存为）——位置：桌面——文件名：456——文件类型：DWG-AutoCAD——导出为：曲线

  • 07

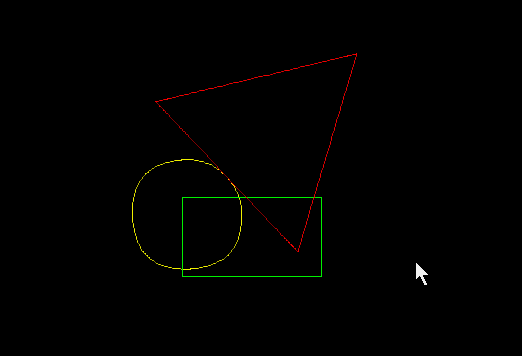

    打开456.dwg，现不是块了，想怎么移动就怎么移动了
