Altium designer入门篇-如何导入CAD文件到PCB
在早期的99se ，导入CAD文件作为板框的时候，总是出现导入失败，导入后找不到，导入后尺寸不对，现在的Altium designer功能强大了很多，可是还有一些初学人员不能很好的掌握这个技能。本将解答99se到AD最新版本遇到的这个导入CAD格式文件的注意事项与操作步骤。
整理CAD文件 dxf dwg 与版本保存
- 01

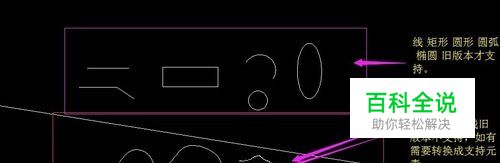

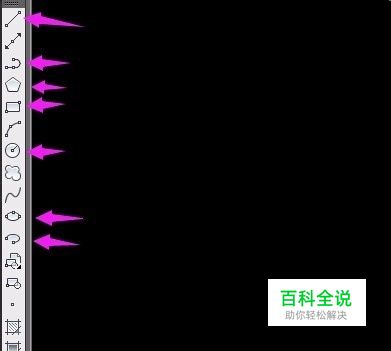

首先，在拿到结构给出的CAD文件后（大多为3D文件转换而来），首先需要检查文档的版本和图元元素、绘图单位、绘图比例。 版本支持：99se版本只能识别CAD2000版本或者更旧版本的DXF文件版本，而从Altium designer14开始，CAD版本支持到了CAD2014 dwg dxf也不再区分。 图元图素支持：99se版本到Altium designer13仅支持线 圆弧 圆 矩形等，不支持图案填充 样条曲线 修订云线 多线，射线等。 到了Altium designer14开始，图素支持图案填充（将转换为实心填充） 样条曲线 修订云线 多线。 绘图单位：根据你需要的设置，建议公制。 绘图比例1:1.
- 02

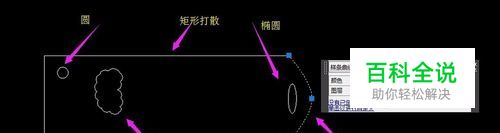

知道了支持的图素和版本，就能根据自己使用的软件版本来做相应的文件整理了，由于结构给出的CAD板框或者其他的CAD文件，大多是从3D软件转换而来的，内部可能有很多不支持的图素，因此，需要整理CAD文档。假如使用的是99se-Altium designer13之间的版本，那么需要CAD转换不支持的图素，转换为支持的普通图素，再保存成CAD2000以下DXF版本。Altium designer14以上则方便的支持到CAD2014 不区分DXF DWG将大大提高导入成功率。
- 03

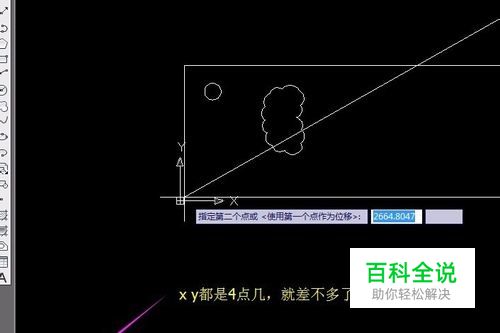

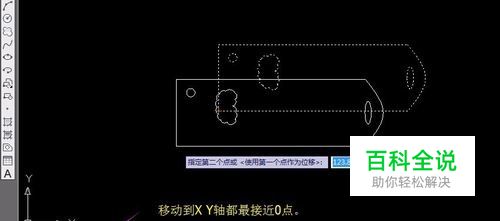

修正图素后就是最重要的原点设置，这个原点将关系到导入到PCB后的位置。简单的办法就是选中全部图素，在左下角选择基点移动到CAD坐标原点。
- 04

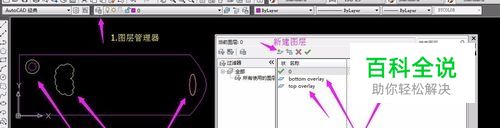

结构给出的一般是多个面的视图，需要处理成平面图，为了满足导入到PCB的需要，就需要提前对图素处理到需要的图层上。比如丝印字符的图素，就处理到自己命名的top overlay，与PCB图层同名，同色更好区分。例如板子外形，可以处理到机械1层 也可以处理到keep out layer等等。本例处理到0层。
- 05
图素处理完，坐标原点处理完，绘图单位要心中有数，公英制均可，本例为公制。还有就是绘图比例，强烈建议使用1:1。然后保存层你使用软件支持的版本，以上有述。全部处理好之后保存，本例保存CAD2010 DWG格式。
导入CAD格式文件到PCB。
- 01

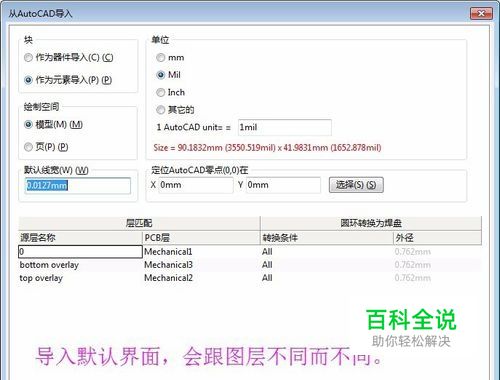

前期的CAD文件处理至关重要，需要认真对待，假如导入出错，需要检查CAD文件是否正确。打开PCB环境，本例采用Altium designer14。PCB环境下，文件>>导入 弹出对话框，需要设置对话框。
- 02

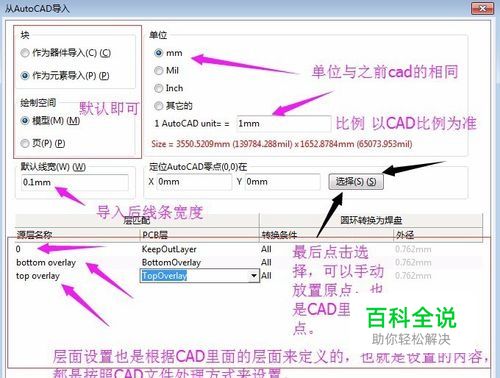

按图所示设置对话框。图示非常详细，不再描述。
- 03

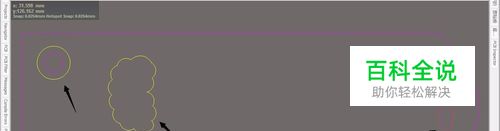

下图是导入的效果图。样条曲线 修订云线都完整的保留下来，如果是99SE 到 Altium designer13版本仅支持线 圆弧 圆 矩形等，不支持图案填充 样条曲线 修订云线 多线，射线，请不要使用。否则导入是丢失的。
问题总结
- 01
CAD图素导入PCB消失找不到。 1.大多是原点设置不对。可以使用S A命令，即全选，然后在M S，鼠标点击移动，根据框框可以找到视野外的图素。 2.看到的不是想要的那部分，是CAD文件处理时多余残留图素引起的。
- 02
导入后尺寸不对： 1.比例不对。 2.选择单位不一致。
- 03
导入后层面不对。 CAD处理时与导入时预设层面不对。
- 04
导入后有些图素不见了。 1.使用Altium designer14以前版本，出现了不支持图素。 2.使用的圆心非常大的圆弧 圆，导致圆心超出边界。
