CAD快速创建块

2024-03-30 01:34:57

在AUTO Cad里面，创建块既可以提高工作效率，同时也便于图纸内容的整理与修改，一般创建块都会在CAD的侧边栏里面有选择或者是使用快捷键来操作，现在有一个更加简单快速的方法教给大家。

操作方法

01

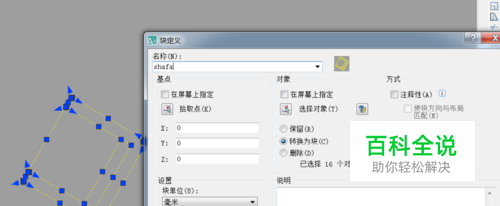

首先在CAD图纸里面，找到要创建块的图形，先来看看普通的创建块的步骤，“B”空格，选择图形，空格，输入块名字，选择块的基点，然后点击确定。然后要使用已创建的块，则需要选择“插入块”然后选择刚刚创建的块的路径，找到刚刚块的名字，选择确定插入。
02

如此繁琐的过程，我们完全可以简化，首先选择需要创建块的图形；
03

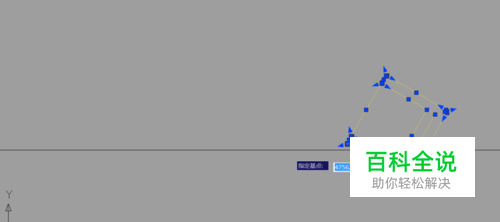

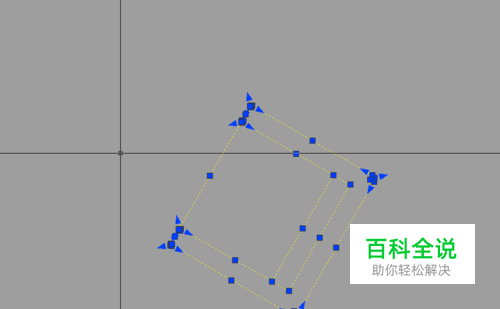

按住键盘上的“Ctrl+Shift+C”，然后用鼠标在图形上选择一个基点；
04

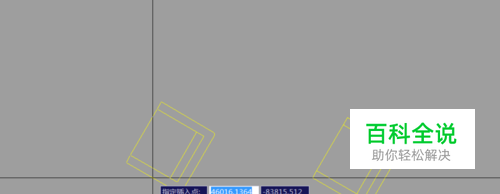

这样一个块就已经创建好了，接下在在其他空白的图纸范围内，同时按住键盘上的“Ctrl+Shift+V”,选择需要插入的点，这样一个块就插入进来了。简单两步轻松搞定；
05

然后把创建好的块转换到自己想要的图层即可；
06

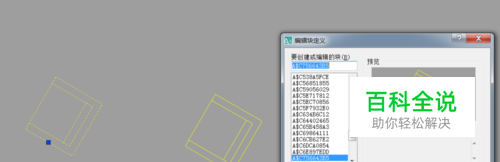

这样插入的块跟电脑CAD程序所创建的块毫无差异，同样可以进入块编辑器进行编辑修改。
