如何用CAD画楼梯平面图
CAD怎么绘制室内楼梯的平面图?cad中想要给室内设计图纸设计一个转弯的室内楼梯,该怎么设计呢?下面我们就来看看详细的设计图,需要的朋友可以参考下
操作方法
- 01

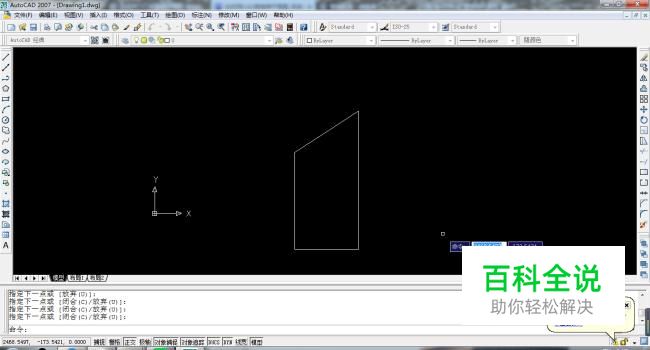

打开CAD,打开正交选项,执行直线L,以楼梯的平面尺寸画一个直角梯形,
- 02

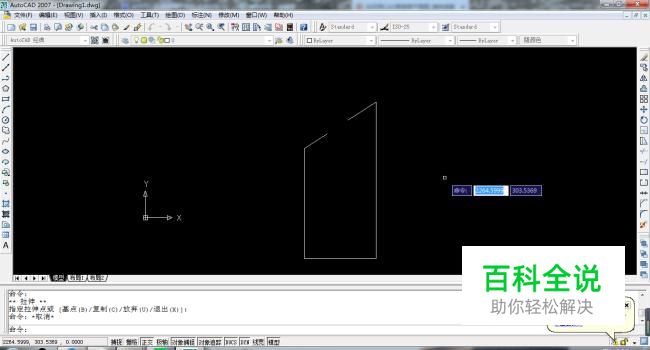

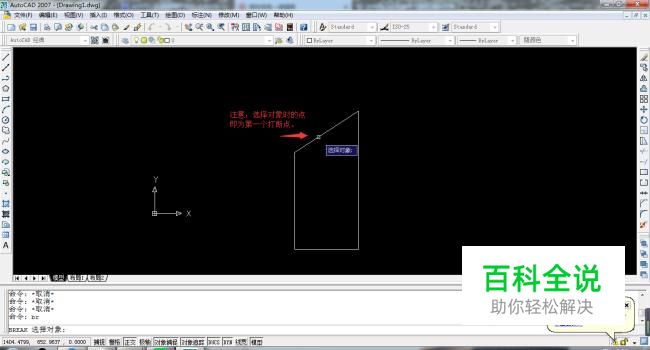

执行打断br,空格,选择斜线,选第二点,完成打断操作,
- 03

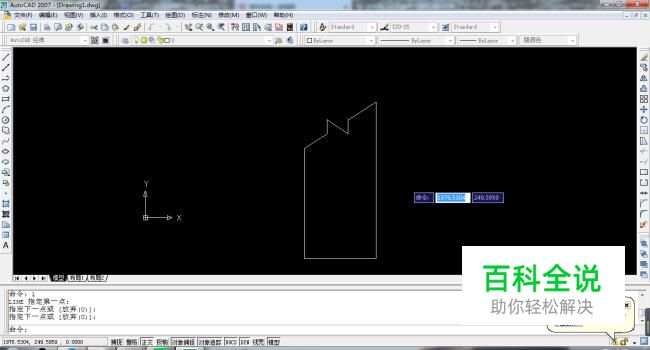

输入L,空格绘制一条直线,如图,
- 04

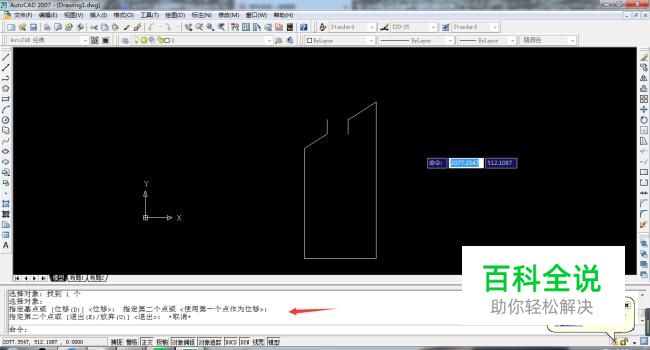

为了保证两条直线长度相等,执行复制co,空格选取竖线,以上顶点为基点复制到右侧,
- 05

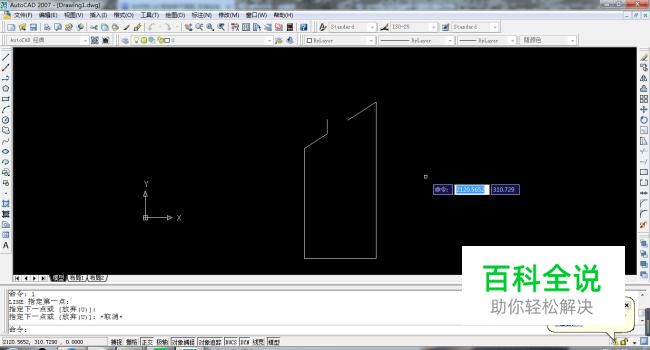

执行L,空格,画一条直线连接两端,如图,
- 06

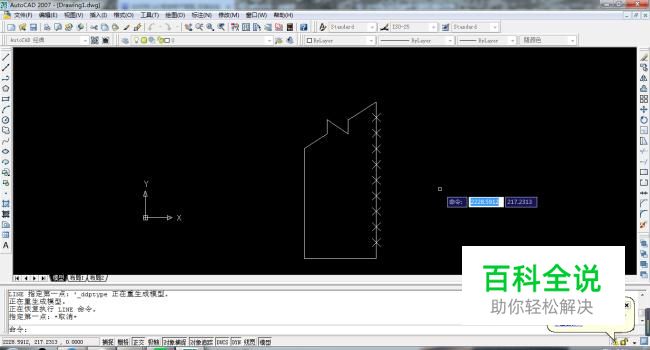

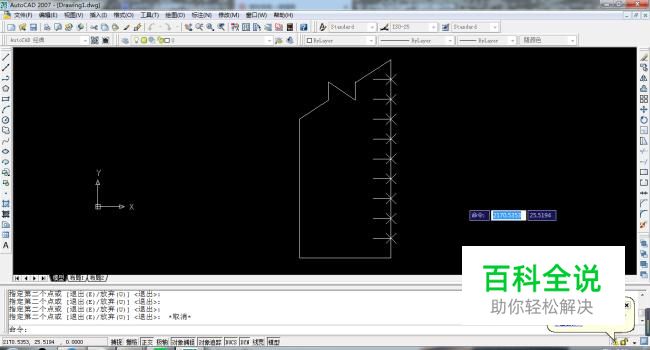

执行分段命令div,将最右边的直线进行分段,例如要分10段,则输入10。就对该直线分段成功。为了便于找到分段的点,可以改变点样式,
- 07

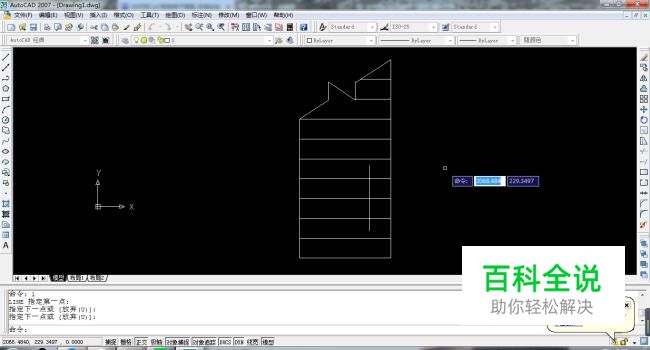

在每个点的位置向左画一条短线,为了方便可使用复制命令,
- 08

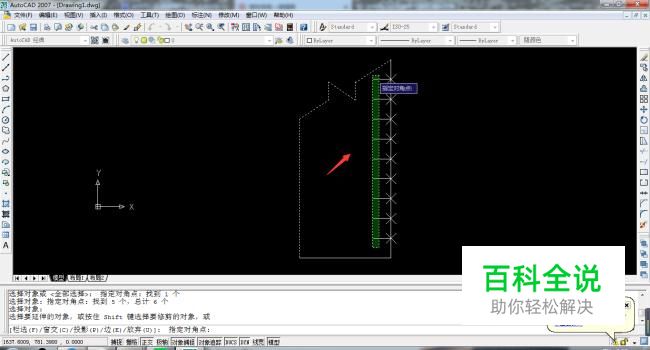

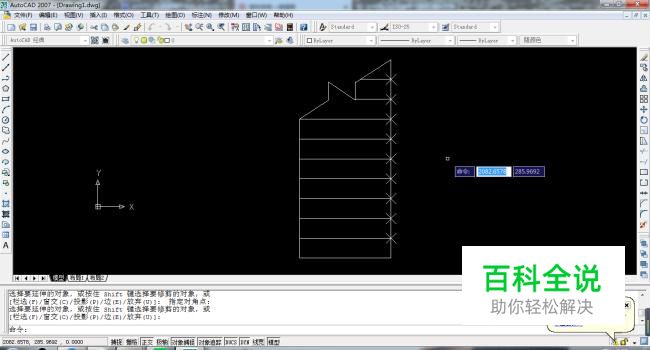

使用延伸命令ex。提示选择对象,鼠标框选,左边的线段和上边已经画好的折现线段,空格确定。命令行讲出现栏选一行,默认不需要输入任何字母,鼠标呈现正方形形状。将鼠标栏选,前面画的小线段,松开鼠标左键,就完成延伸命令。
- 09

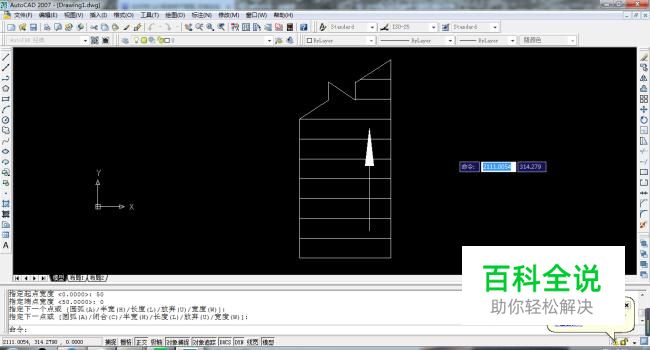

执行L画一条直线,然后PL,空格,指定起点,W输入起点宽度50.终点宽度0,向上绘制箭头,
- 10
完成如图的平面示意图。
