怎样在电脑上使用PLC模拟软件

2024-04-03 05:06:39

很多时候我们编写PLC程序时，并不能在现场调试，尤其是对学生来说，实验室并不是每天都会开放的。所以今天我就教大家如何用模拟软件来仿真，效果的话只能当作参考，但是如果连这样的仿真都出不来效果，那程序多半是有问题了。

步骤一：step7

01

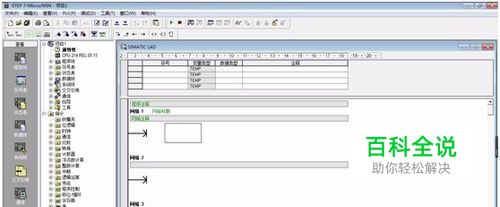

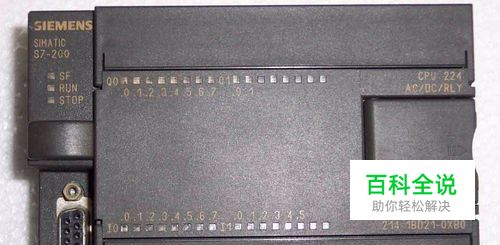

首先要说的一点是，本次教程是针对s7-200的，包括模拟软件和step7。打开电脑上的step7软件，新建一个项目，如图所示。
02

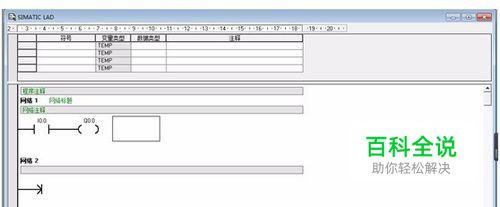

接着，在新建的项目中画一个画梯形图，这里我就画一个简单的梯形图。
03

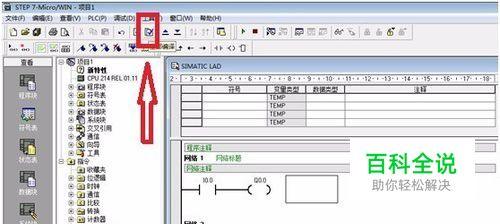

然后点击全部编译，编译通过了之后保存即可。
04

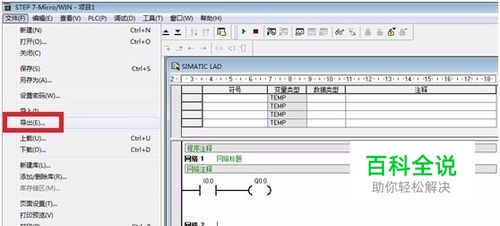

接下来我们需要将编译好的工程导出，在菜单栏中依次选择“文件”->“导出”。
05

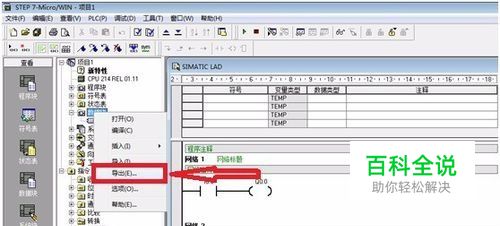

将我们的工程导出为.awl格式的文件。
06

如果工程中有数据块，可以单独将数据块导出为.TXT格式，本工程十分简单，不需要这一步。

步骤二：PLC模拟软件

01

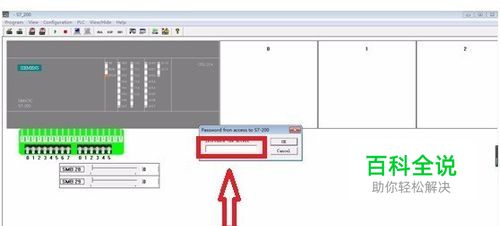

接下来打开PLC的模拟软件，刚打开的时候会让输入一个号码，这里输入“6596”然后确定。
02

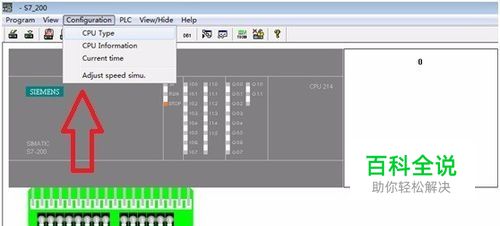

然后点击菜单栏中的“Configuration”在下拉菜单中选择“CPU type”首先设置CPU的类型。
03

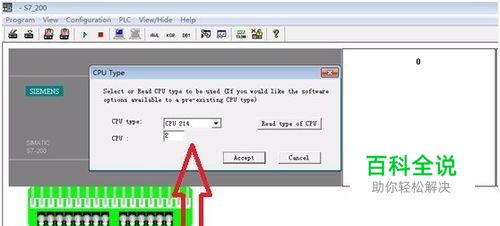

在step7中编写程序时设置的CPU为CPU214，所以这里我们也设置为CPU214，设置完毕后点击“Accept”确定。
04

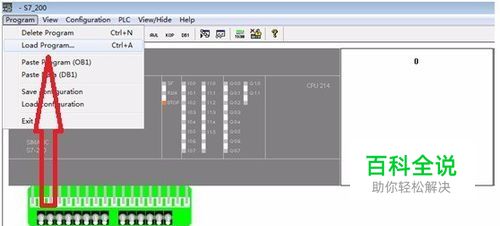

接着，点击菜单栏中的“Program”然后选择“Load Program”。
05

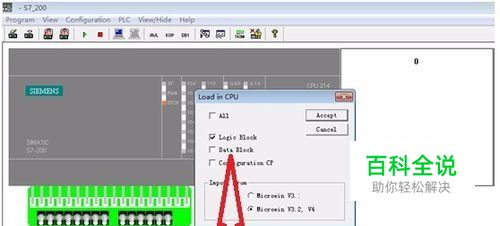

在弹出的菜单中，图中所示的三个选项是默认勾选的，但是本次我们只需要选择第一项逻辑块即可，勾选完毕后点击“Accept”确定。
06

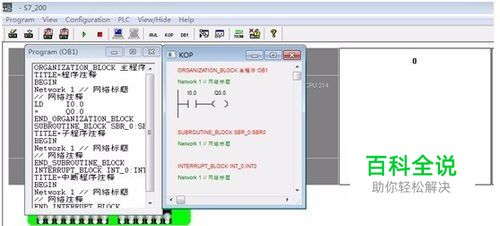

在接下来弹出的对话框中选择我们刚才导出的.awl文件即可，如果有数据块还会让你选择刚才导出的.TXT文件。选择完毕后，画面上就会出现我们的梯形图，不用管它，统统最小化即可。
07

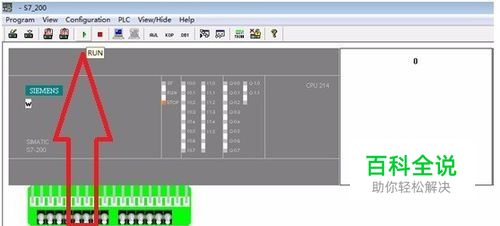

点击这边的运行按钮，运行程序。
08

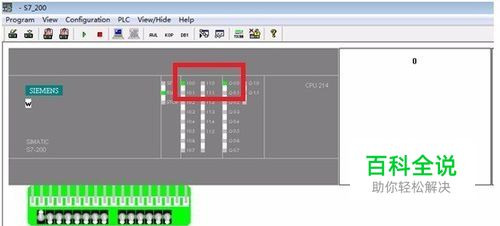

拨动I0.0开关，然后上面I0.0和Q0.0指示灯亮起，和预期的效果一样。
09

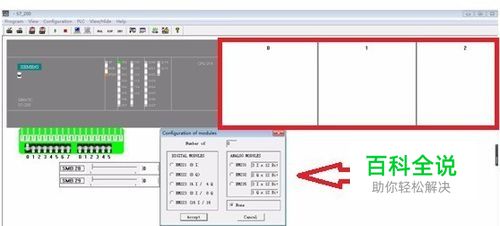

单击右边的空白处是可以添加新的模块的。
