UG10.0软件中如何创建涡状线？

2024-03-29 15:59:41

在SolidWorks中通过“螺旋线/涡状线”命令认识了涡状线，
那么，
在UG10.0中如何创建“涡状线”呢？
下面是笔者摸索出来的具体步骤：

操作方法

01

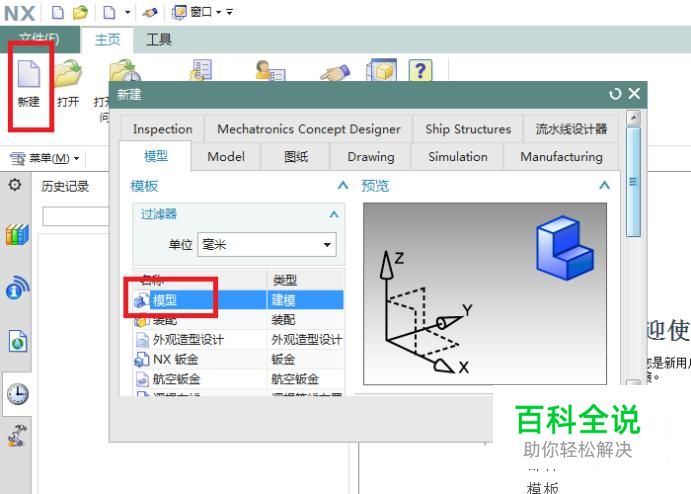

如下图所示，打开UG10.0软件，点击标题栏中的“新建”图标，在弹出的“新建”对话框中点击“模型”，再点击对话框右下角的“确定”。至此，一个UG模型文件创建成功了。
02

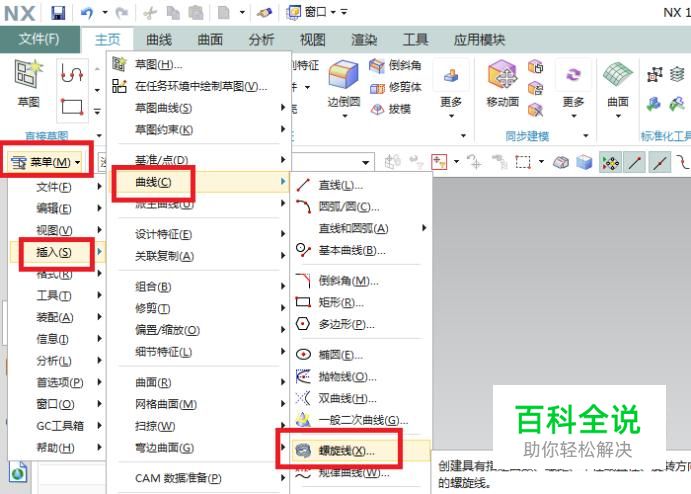

如下图所示，执行【菜单——插入——曲线——螺旋线】，激活“螺旋线”命令。
03

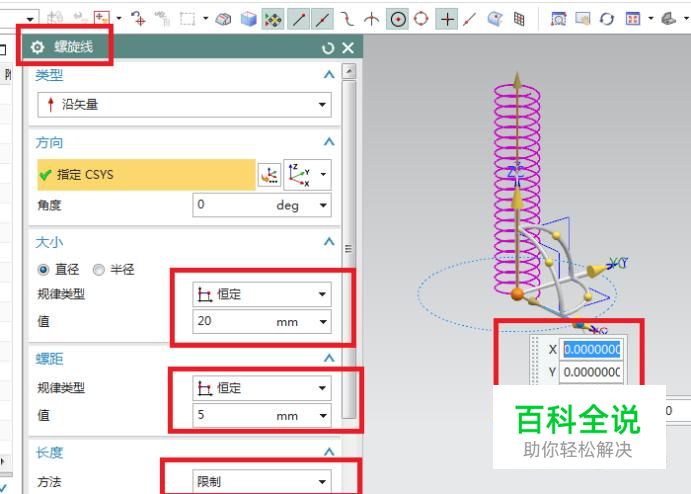

如下图所示，出现了“螺旋线”对话框，方向默认的是Z轴，中心点默认的是坐标原点，角度默认的是0度。然后，注意大小一栏和螺距一栏，它们的“规律类型”都是“恒定”。还有长度默认的“方法”是“限制”，之所以要你们注意，是因为后面要更改。
04

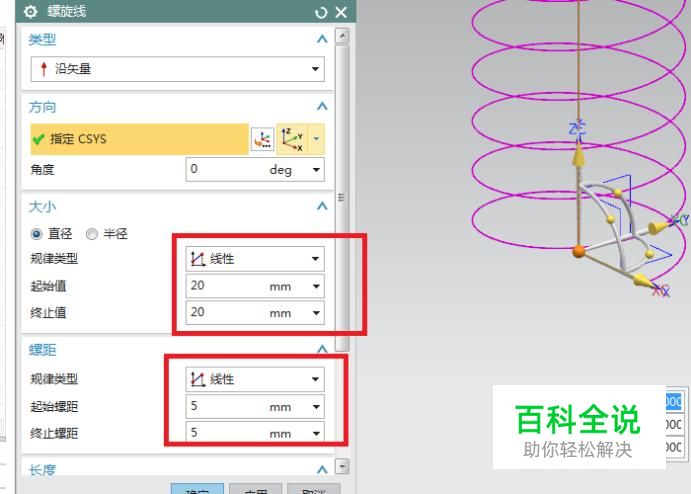

如下图所示，大小和螺距两栏中的“规律类型”都统一改成了“线性”，然后，它们的参数值就全部变了。大小一栏中变成了起始值和终止值，螺距一栏中变成了起始螺距和终止螺距，记住它们的值，后面也是要改的。
05

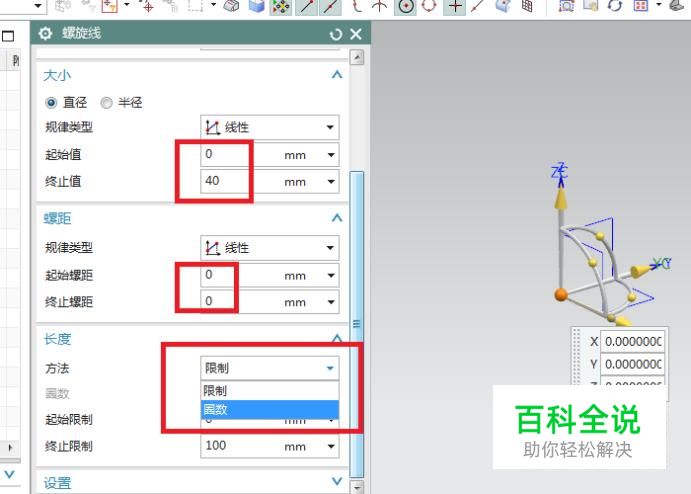

如下图所示，大小一栏中起始值设定为0，终止值设定为40，螺距一栏中起始螺距和终止螺距统统设置为0，长度一栏中的方法由“限制”改为“圈数”
06

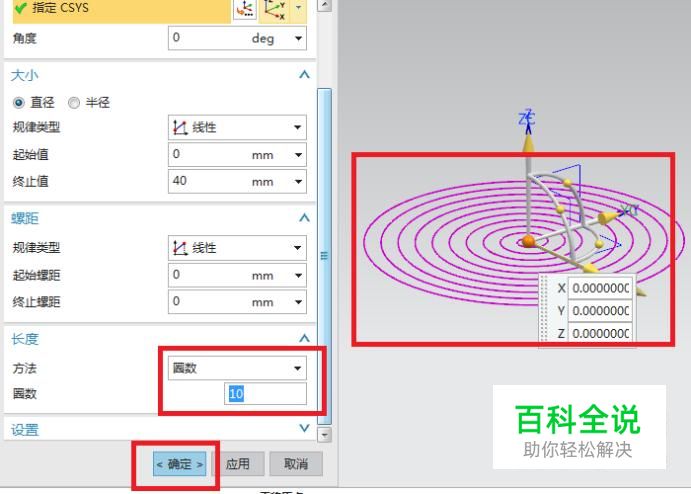

如下图所示，将圈数设定为10，右边的预览效果立马就出来了，然后点击“螺旋线”对话框下方的“确定”。至此，完成操作。
07

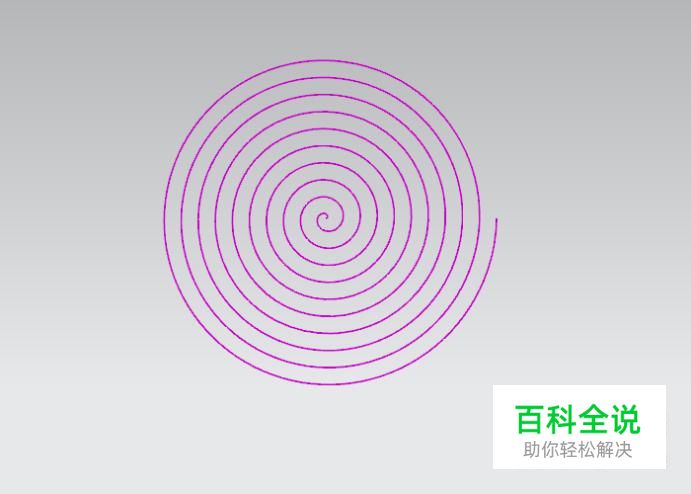

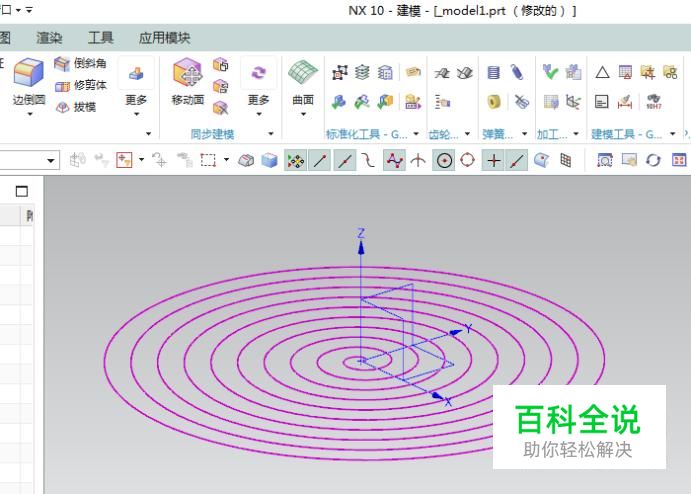

如下图所示， UG中成功创建了一个直径40、螺距为4的涡状线。
