如何分解CAD看图软件中图块

想要对CAD图纸进行修改就需要分解图块,可是,有些不熟悉CAD的朋友们可能就不知道如何才可以分解图块了。下面来看看具体的操作方法!

图块分解方法

  • 01

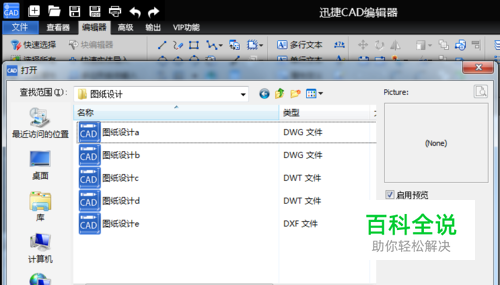

    首先,我们通过CAD编辑器打开需要操作的图纸文件,软件支持打开DWG、DXF、DWT格式的图纸。

  • 02

    打开图纸文件后,在图纸中找到要需要进行分解的图块对象,点击选择要分解的图块。可以用选框,或是按住Ctrl键点击选取多个图块对象。

  • 03

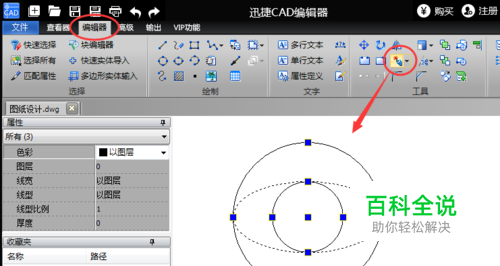

    点击切换到“编辑器”选项菜单,点击工具中的“分解”,然后改图块就分解开了,可以直接进行编辑修改。

如果图块中还包含有下级图块如何进行分解?

  • 01

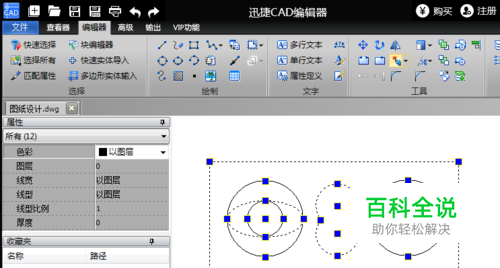

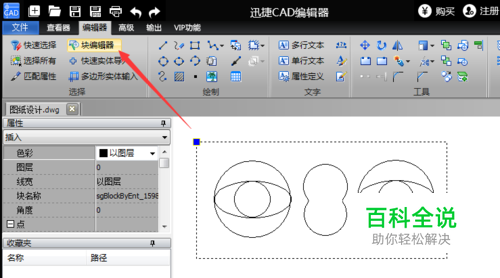

    如果当前图块中还包含有下级图块,使用“分解”命令只能分解该层图块,下级图块则不会进行分解。对于简单图形,若要将对象中的所有图块都进行分解,可以通过多次使用分解命令来进行分解;若图块较复杂,并包含多个图块,可按照以下步骤进行分解: 首先选择该图块对象,然后点击进入“块编辑器”。

  • 02

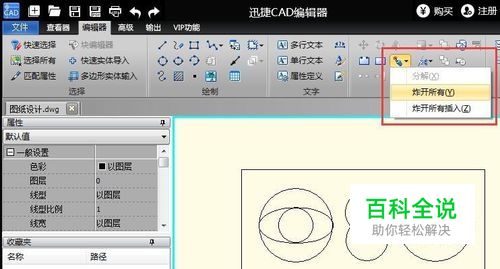

    进入图块编辑后,不用选择对象,直接点击“分解”工具右侧的三角形下拉菜单按钮,选择“炸开所有”命令,然后保存并关闭块编辑器。

  • 03

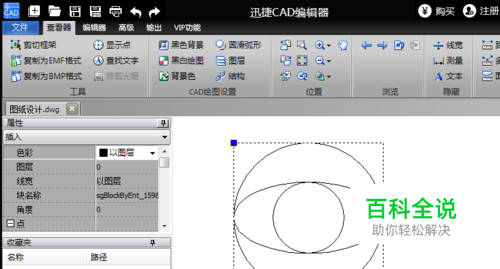

    退出块编辑器后,再次选择该图块,使用分解命令,这时就可以看到该图块包括其包含的下级图块就全部分解开了。
