UG10.0如何造锥螺纹？
前次笔者分享了一下SolidWorks如何造锥螺纹，也分享了一篇UG10.0中如何用扫掠命令造螺纹。这篇的标题是“UG10.0如何造锥螺纹？”，那么究竟怎么造呢？其实就是用扫掠命令来造。
操作方法
- 01
打开UG10.0软件，新建一个模型文件。
- 02

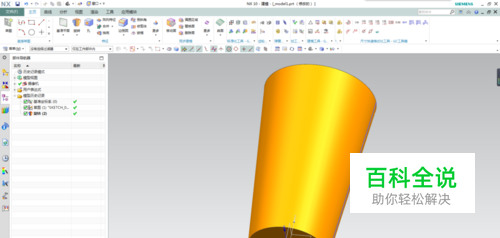

用旋转命令造一个圆台，作为演示所用，注意圆台的直径，后面会用到。
- 03

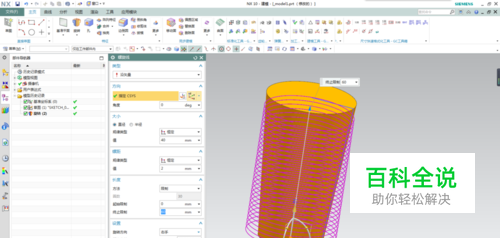

插入一个螺旋线。具体方法：执行【菜单】【插入】【曲线】【螺旋线】。 螺旋线的直径40（圆台的大径就是40），终止限制60，这是根据圆台的大小决定的。
- 04

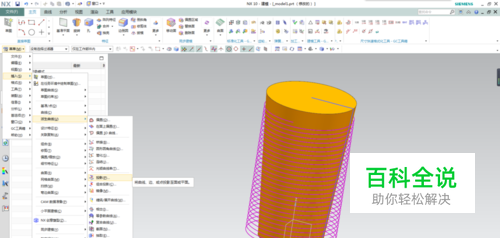

激活投影命令，将螺旋线投影到圆台的侧面上。具体步骤：执行【菜单】【插入】【派生曲线】【投影】。
- 05

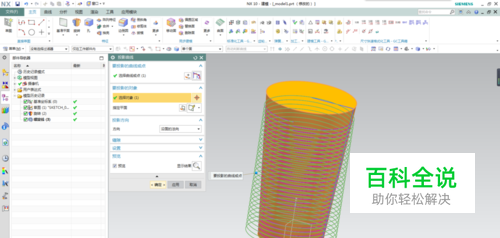

如下图所示，弹出“投影”对话框，选择要投影的曲线（螺旋线），选择要投影的对象（如下图所示的红色表面--圆台侧面），以上选择完毕之后，直接点击确定，完成曲线的投影。
- 06
隐藏螺旋线，甚至可以隐藏掉草图（1），只保留投影曲线。
- 07
创建草图，注意如下图所示，草图平面为XZ或者YZ。
- 08

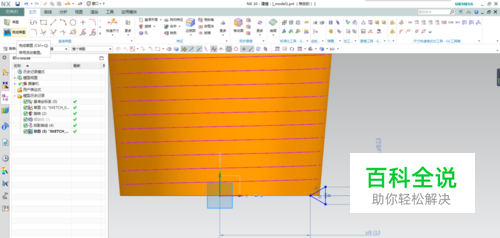

画三角形。这个三角形，笔者应该在所有的螺纹创建中都有提到过，它决定这螺纹的形状和深浅。
- 09

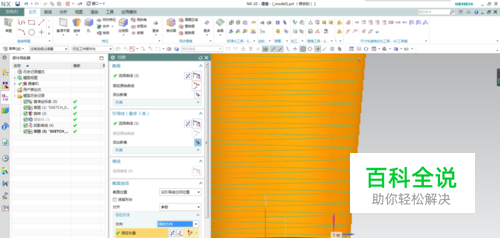

执行【菜单】【插入】【扫掠】【扫掠】，就会激活扫掠命令，出来“扫掠”对话框，然后截面就选择三角形，引导线就选择投影曲线，最后关键的是方向，一定得是强制方向，且指定矢量为Z轴，否则螺纹就不成样子了。
- 10

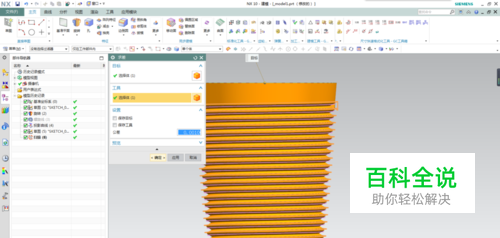

激活“减去”命令。出现如下图所示的“求差”对话框，目标体选择圆台，工具体选择扫掠实体，然后点击“确定”。 激活“减去”命令的方式有两种：一种是在工具栏中找快捷图标，一种是执行【菜单】【插入】【组合】【减去】。
- 11

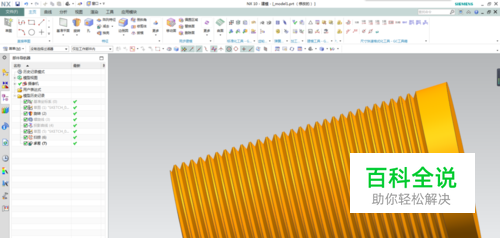

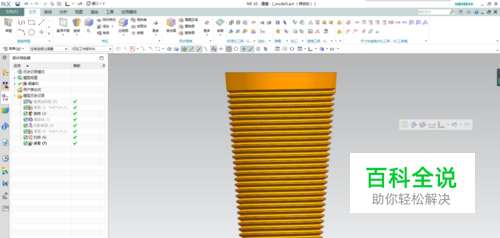

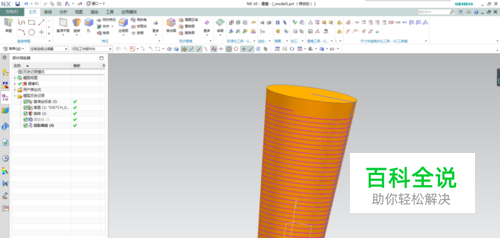

隐藏掉多余坐标系、草图、螺旋线、投影曲线等，只保留实体，然后为了方便观看，调整实体视图方向。
