如何把UG装配件合起来变为一个部件
UG装配件是由多个相同或不同的组件通过约束得到。所以一个装配文件中要带有多个模 型部件。如果想要将多个部件全部合成一个部件怎么做呢？
操作方法
- 01

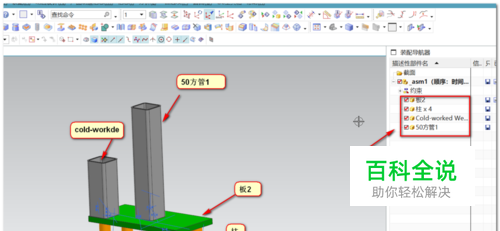

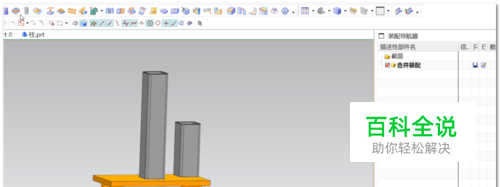

如图，这是一个装配文件。可以通过装配导航器看出，这个装配体有：五个部件组成。其中包括相同的方板和圆柱。 从装配文件夹中也可以看到，里面保存着其中的组件。如何将这些部件合并成一个部件呢？
- 02

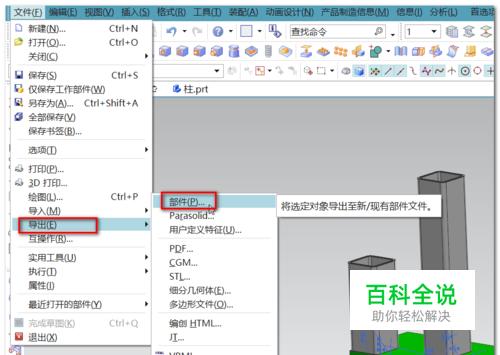

在装配体中，鼠标点开文件，选导出部件。
- 03

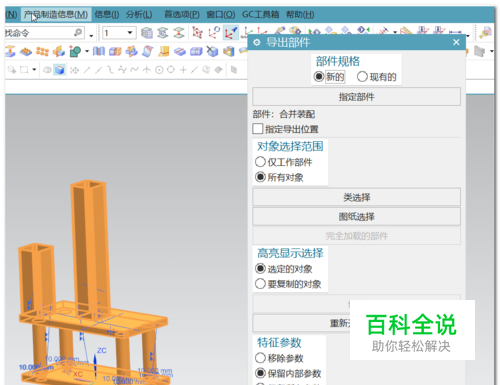

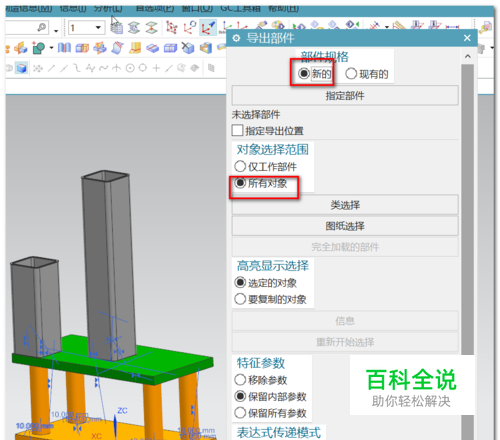

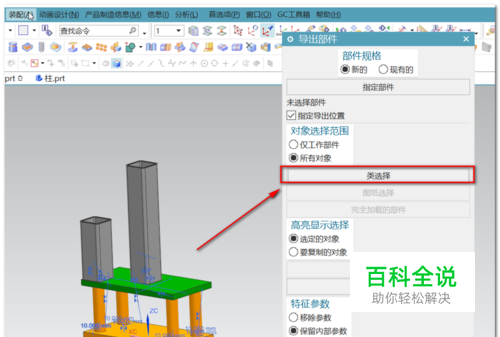

在弹出的对话框中，进行参数设定。 勾选导出部件为新的，对象选择范围是所有对象；其它的设定不变。 点类选择，进入选择对象对话框。
- 04

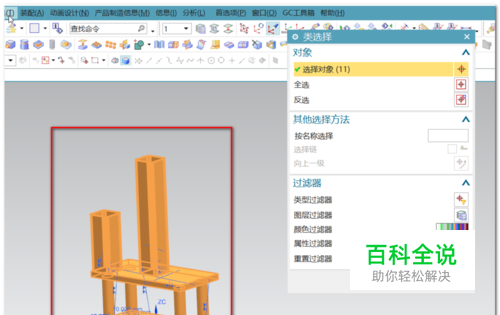

用鼠标选中所有对象，一定要全部选中，不然没选中的是不会合并在一起的。点确定后，返回导出部件对话框。
- 05

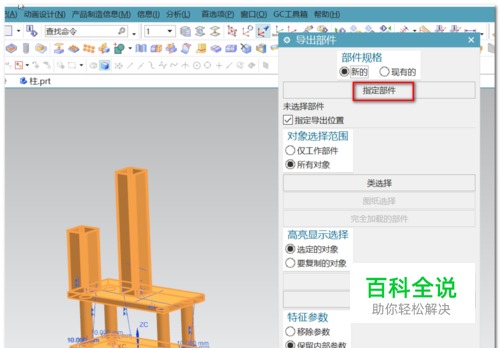

点选“指定部件”，会弹出要导出的部件保存位置；在这里设定好部件的名称点确定。
- 06
在返回导出部件对话框后，直接点下方的确定，完成部件导出。 找到导出的部件打开，可以看到所有的组件全部合并在一起了。当然原本组件的约束也不存在了。它就只是一个部件。
