如何将Mapgis图形转成CAD图形

mapgis图形转cad步骤详解：

  • 01

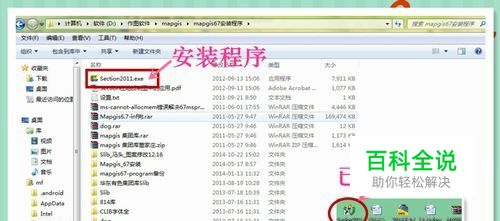

    首选安装一个mapgis的插件“ section”，很小的一个插件，可以在网上下载，功能很多，用起来非常方便。一会转cad要用到这个插件。

  • 02

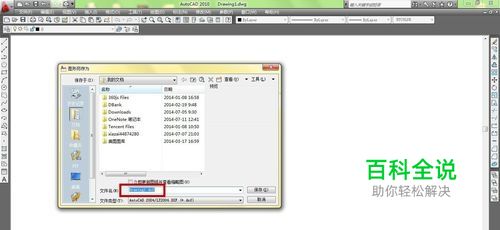

    首选新建一个空白的cad（直接打开cad软件就行），另存为.dxf格式，最好存成2004版本的，文件名字随便写都可以，例如“转cad.dxf”。 然后关闭cad，一定要关闭。

  • 03

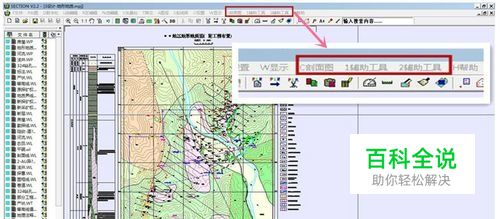

    用section软件打开你需要转换的图（section打开的图界面和Mapgis一样，只是菜单栏会多3个菜单，用section打开的图移动、缩放和cad操作一样，非常方便）

  • 04

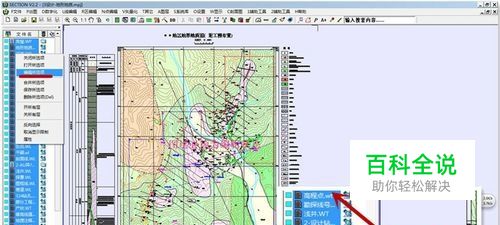

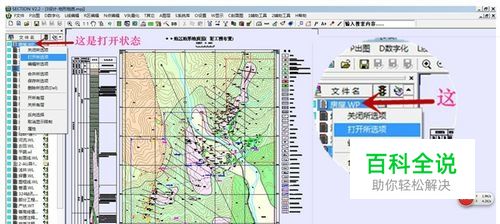

    确保左边工作台中所有图层处于“ 编辑”状态，如下图，处于“打开”状态的图层转换成cad之后是没有的， 一定设置成编辑状态。 如果有不需要转换的图层，可以关闭。

  • 05

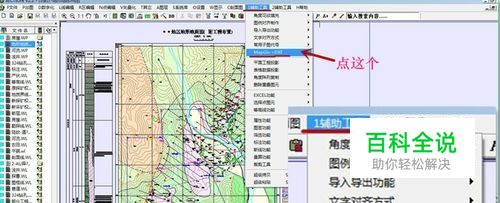

    菜单栏找到“ 1辅助工具”——下拉菜单“ Mapgis--DXF”——点击后 弹出对话框。

  • 06

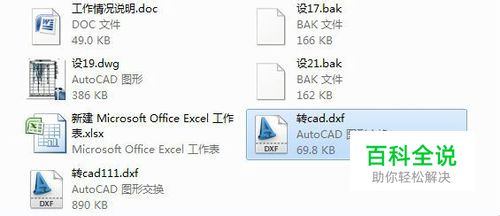

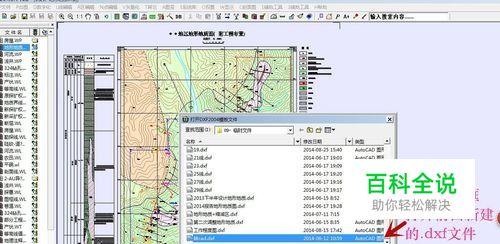

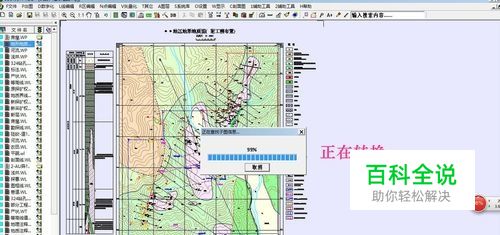

    在弹出的对话框中选择步骤2中新建的“.dxf”文件“转cad.dxf”，自动转换，转换完成后在"转cad.dxf”所在的文件夹中会自动生成一个“转cad1.dxf”文件。

  • 07

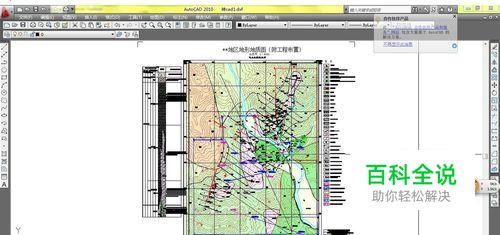

    打开“转cad1.dxf”，这时你看到的是空白，双击鼠标滚轴，图就出来了，然后再另存为“.dwg”格式（直接点保存）。转换出来的部分字体大小、图案有时候会失真，调整一下即可。
