solidworks草图绘制之涡状线
涡状线就像旋窝一样一圈一圈的，绘制时需要有一个圆或者圆弧作为基准，再通过设置圈数和螺距来调整涡状线的形状。
操作方法
- 01

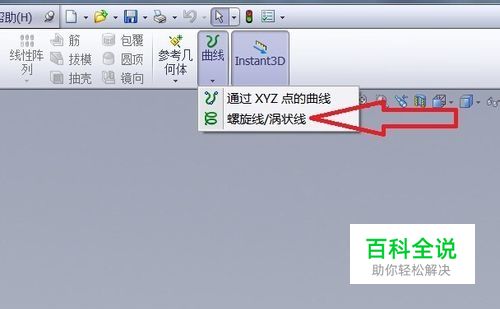

找到涡状线命令 如图所示
- 02
在左边弹出窗口中选中涡状线
- 03

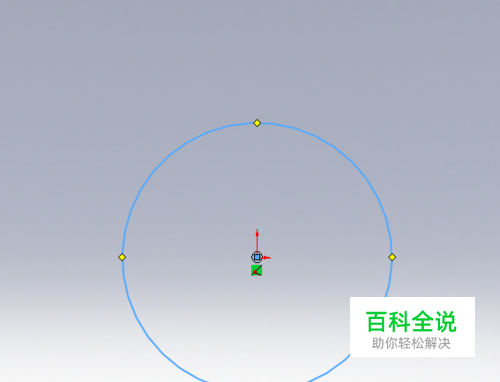

会跳到草图绘制界面 需要绘制一个圆作为一个基准。如果之前有绘制好的的圆或者圆弧，就可以直接依据绘制好的圆弧或圆作为涡状线的基准。
- 04

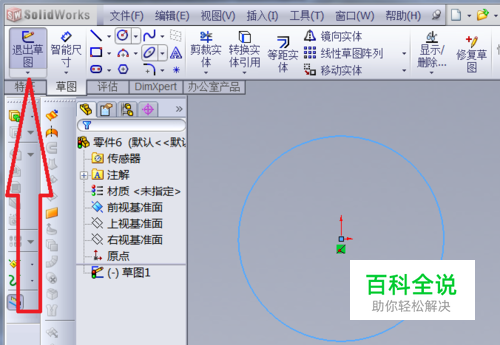

绘制完成后点击退出草图，会跳转到涡状线绘制界面。
- 05

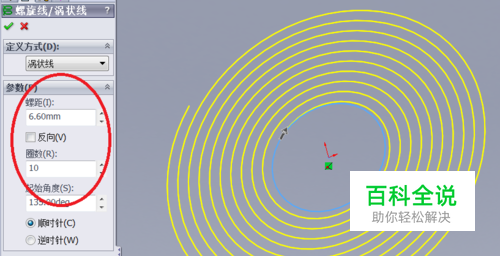

涡状线的绘制只需设置圈数和螺距 图中圈数为10 螺距为6.6mm
- 06

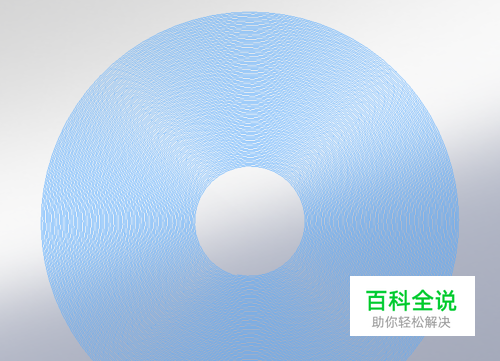

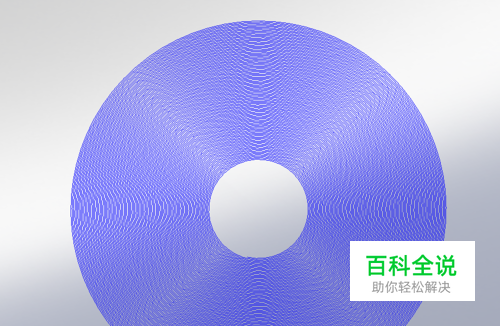

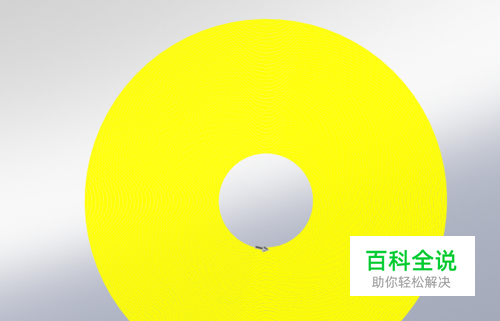

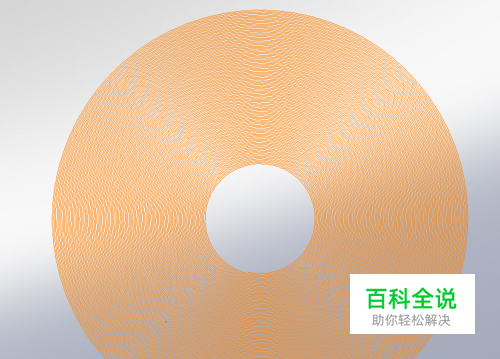

这一组 圈数为100 螺距为1mm
- 07
到此就介绍完了 希望对你有帮助
