AutoCAD图案填充与修改的常用操作方法

2024-04-09 05:58:19

再用AutoCAD绘图时，经常需要用到图案填充和渐变色填充，下面就为大家介绍一下填充与修改的常用操作方法。

操作1：预定义图案填充

01

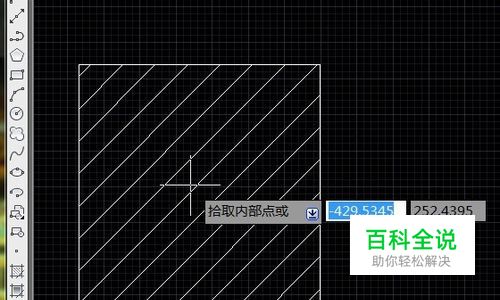

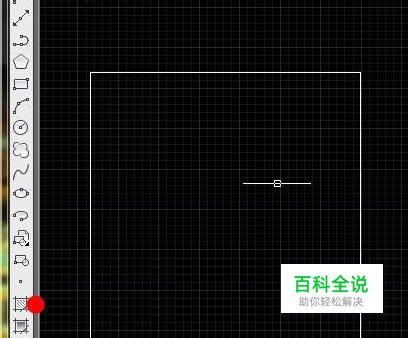

首先绘制一个矩形，点击左侧的【图案填充】按钮，弹出图案填充对话框。
02

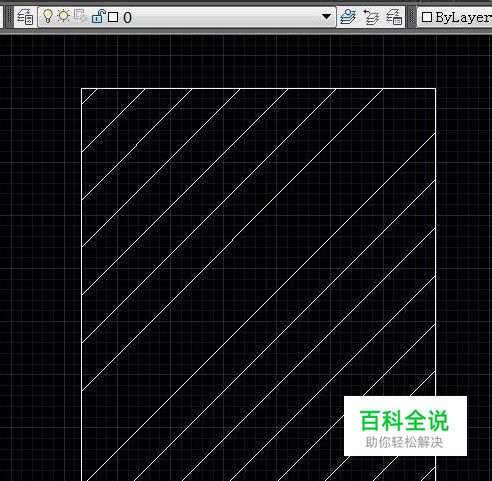

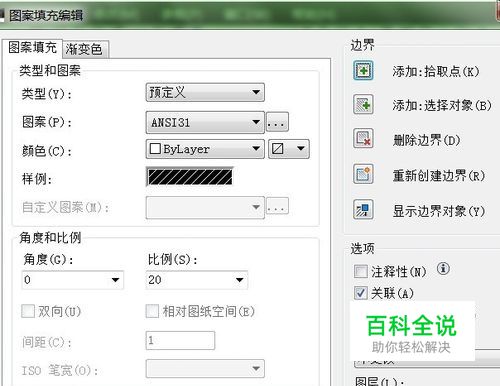

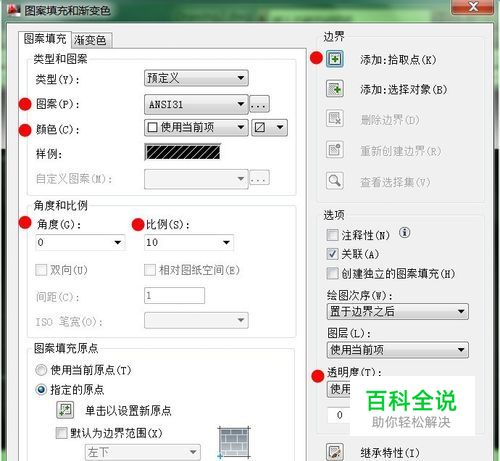

将对话框中的【类型和图案】、【角度和比例】、【透明度】进行设置之后，然后点击【添加：拾取点】或【添加：选择对象】，点击你要填充图案的区域，按回车键然后点击确认，完成图案填充。

操作2：修改图案填充

01

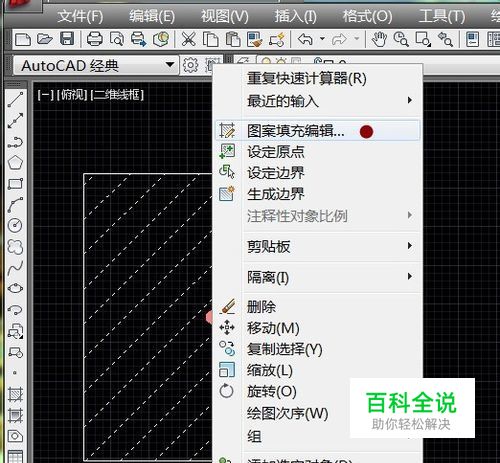

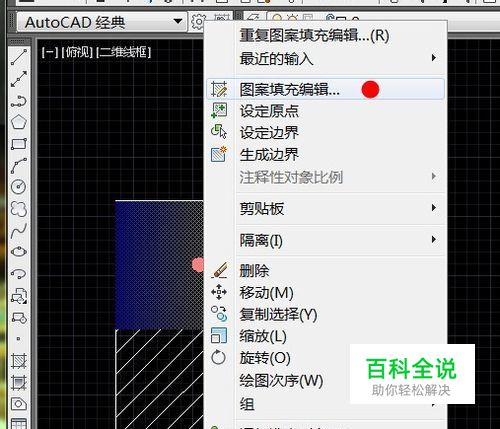

如果你对填充之后的图案不太满意，想要修改的话，可以左键点击图案然后单击右键弹出菜单，选择【图案填充编辑】选项，然后对你想要修改的选项进行设置，然后点击确认。

操作3：分解图案填充

01

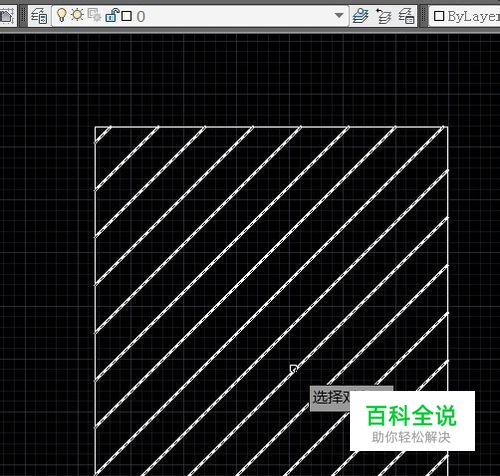

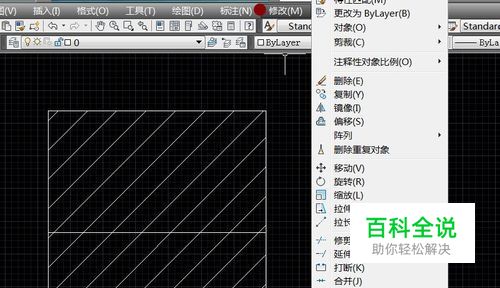

点击菜单栏里的【修改】选项，选择【分解】，然后点击填充的图案，按回车键完成图案的分解。
02

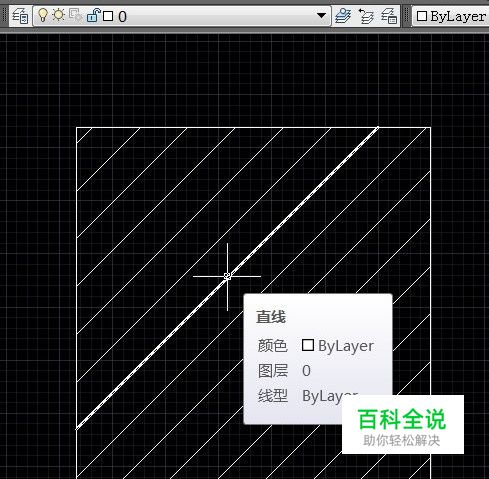

分解之后即可对每一条线进行进行单独操作。

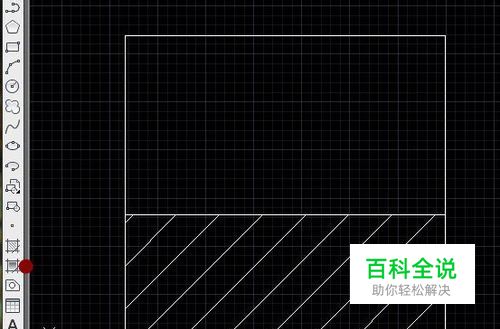

操作4：修剪图案填充

01

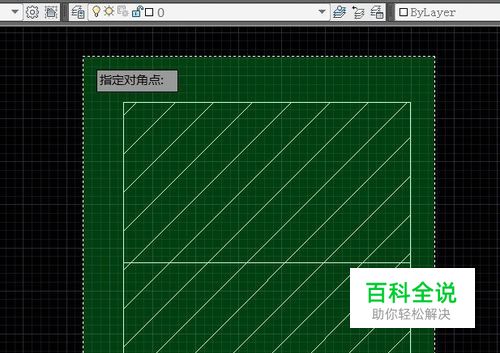

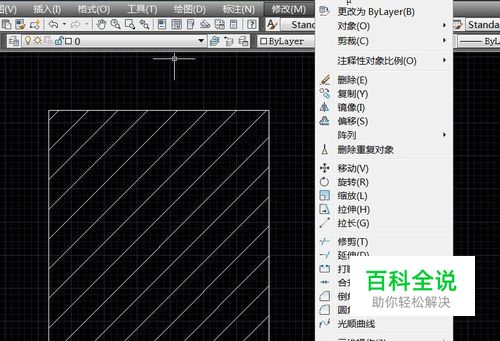

点击菜单栏里的【修改】选项，选择【修剪】，然后选择所有的图案，按回车键完成对象的选择。
02

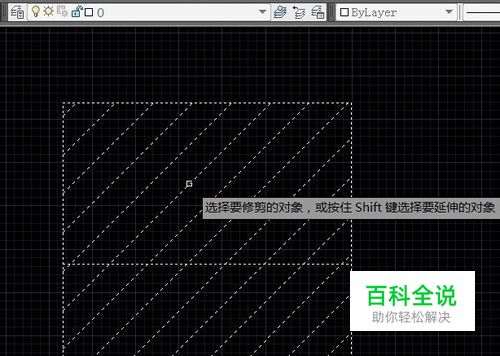

点击需要修剪的对象，按回车键完成修剪。

操作5：渐变色填充

01

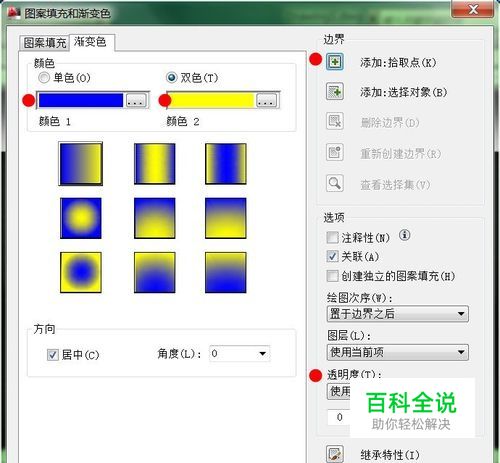

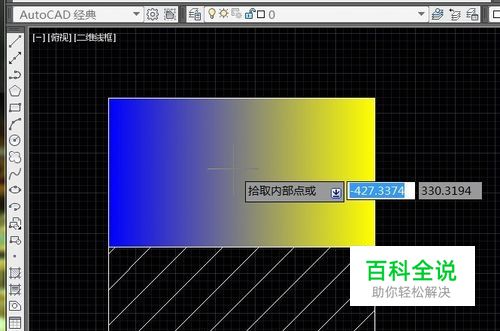

点击左侧的【渐变色填充】按钮，弹出对话框，参照上面的【操作1】对各个选项进行设置，然后点击确认。

操作6：修改渐变色填充

01

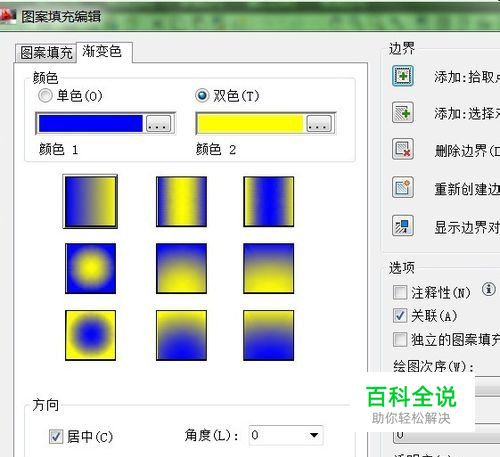

如果你对填充之后的图案不太满意，想要修改的话，可以左键点击图案然后单击右键弹出菜单，选择【图案填充编辑】选项，然后对你想要修改的选项进行设置，然后点击确认。
