天正软件怎么标注轴网

天正基于CAD软件二次开发,可以利用天正插件包含好多块,可以快速插入建筑方面的图块。对于设计人员来说,是一款必学的设计软件。这里说明如何用天正软件标注轴网。

操作方法

  • 01

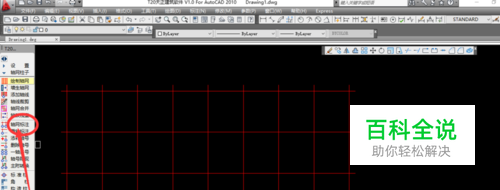

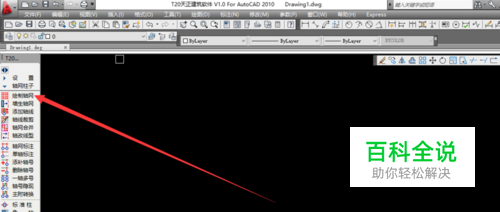

    打开天正软件,一般在左侧找到天正软件工具栏——单击轴网柱子,再单击绘制轴网

  • 02

    单击绘制轴网,弹出绘制轴网的对话框,输入间距和数量。如下开间距6000,个数8;左进7000,个数3

  • 03

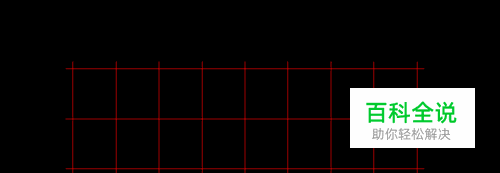

    轴网绘制完毕后,单击工具条轴网标注,进行轴网标注

  • 04

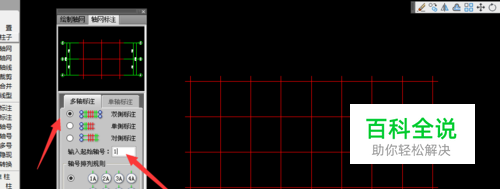

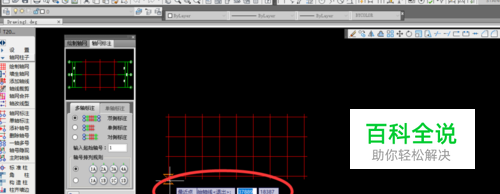

    弹出轴网标注的对话框,选择双侧标注,

  • 05

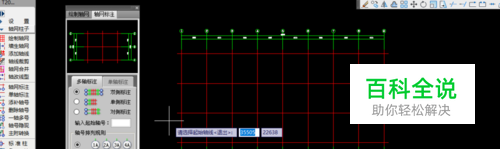

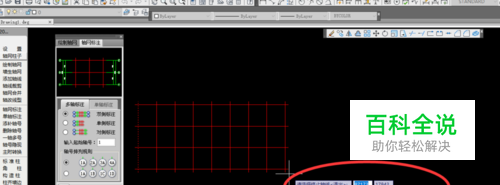

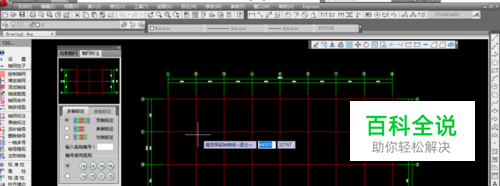

    输入完毕后,鼠标移动至轴网,命令提示选择,选择好之后,提示选择终止轴线。

  • 06

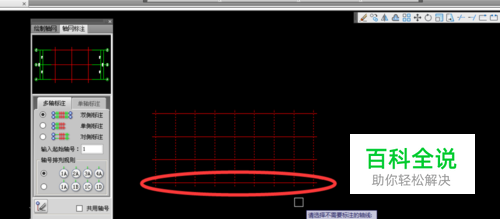

    之后,竖向直线便被选中,命令提示选择不需要标注的轴线,如果没有,点鼠标右键或回车键,便标注好刚才选择的轴线。

  • 07

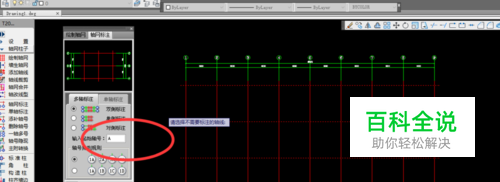

    同理,在对话框输入起始轴号A,标注横向轴线

  • 08

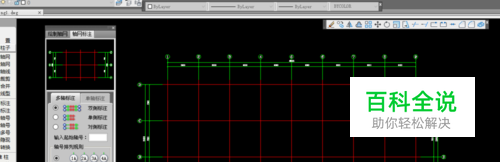

    最后,标注效果图如图所示。
